บทนำ
ด้านวิธีแผงวงจรดับเบิลมีสองด้านทองแดงและหลุม metallized ที่เป็นทองแดงสองด้านและทองแดงหลุมภายใน
ทั้งสองฝ่ายจะมีบอร์ดการเดินสายคู่ แต่จะใช้ลวดทั้งสองข้าง ทั้งสองฝ่ายจะต้องอยู่ในห้องที่มีการเชื่อมต่อไฟฟ้าที่เหมาะสม "สะพาน" ระหว่างวงจรนี้เรียกว่า VIAS ให้คำแนะนำในหลุม PCB โลหะเต็มหรือเคลือบด้วยหลุมซึ่งสามารถเชื่อมต่อกับตัวนำทั้งสองด้าน เพราะพื้นที่แบบ dual-แผงละสองครั้งเป็นใหญ่กว่าแผงเดียวแผงคู่ที่จะแก้ปัญหาการเดินสายเดียวแผงถูกย้ายเพราะความยากลำบาก (สามารถหันไปอีกด้านหนึ่งของหลุม) มันจะเหมาะสำหรับการใช้งานในที่ซับซ้อนมากขึ้นกว่าเพียงครั้งเดียว วงจร -panel
ข้อดี
เมื่อเทียบกับซิงเกิ้ลบอร์ด: เดินสายสะดวกง่ายสายไฟที่ใช้แรงงานเข้มข้นขนาดเล็กความยาวสายสั้น
ขั้นตอนการออกแบบวงจรดับเบิล
1. เตรียมแผนงานวงจร
2. สร้างไฟล์ใหม่และเต็มไปห้องสมุดแพคเกจส่วนประกอบ PCB
3 การวางแผนคณะกรรมการ
4 ลงไปในตารางของเครือข่ายและส่วนประกอบ
5, ส่วนประกอบรูปแบบอัตโนมัติ
6 การปรับรูปแบบ
7 การวิเคราะห์ความหนาแน่นของเครือข่าย
8 กฎการเดินสายตั้ง
9 เส้นทางโดยอัตโนมัติ
10 ปรับสายไฟด้วยตนเอง
รายละเอียดสินค้า:
การชำระเงิน:
|
| แสงสูง: | ต้นแบบเปิด PCB อย่างรวดเร็วสองด้านแผงวงจรพิมพ์,double sided printed circuit board |
||
|---|---|---|---|

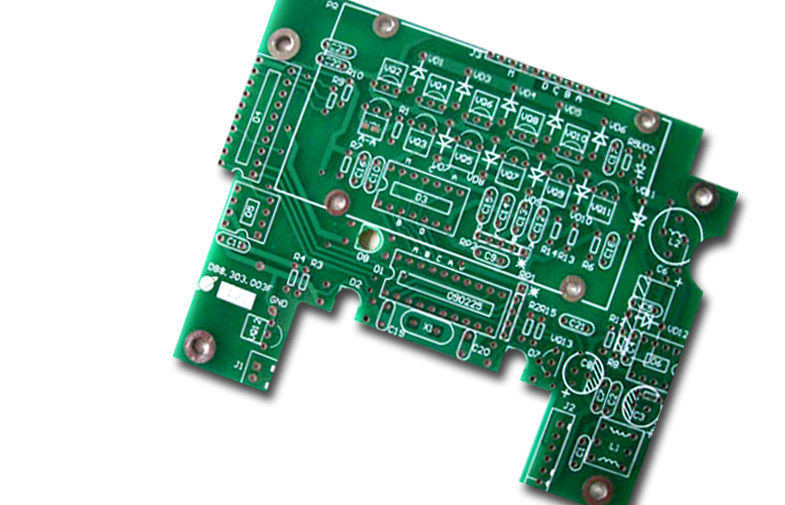

ผลิต PCB สองด้าน FR4 วัสดุ PCB กับ Immersion ทอง / ENIG ตกแต่ง
> ยี่ห้อสินค้า: ตะวันออก PCB
> วัสดุ: FR4
> ชั้นนับ: 4 ชั้น
> บอร์ดความหนา: 1.6 มม
> ความหนาทองแดง: 1oz
> เสร็จสิ้นพื้นผิว: HASL
> หน้ากากประสาน: กรีน (ด้านบนและด้าน ธ ปท)
> สกรีน: หน้าจอสีขาว (ด้านบนและด้าน ธ ปท)
> เจาะ Min / แผ่น: 0.3mm / 0.5mm
> อื่น ๆ :
> รับรอง: UL, RoHS, ISO9001,
ISO14001, TS16949
ข้อกำหนดและการบริการรวมไปถึง:
•บริการออกแบบทางเทคนิคและที่ปรึกษา
•เดียวและสองด้าน (ทั้ง NPTH และ PTH)
• Multlayers
•สังกะสีร้อน / ตะกั่วบัดกรี
•ตะกั่วเวอร์เป็นไปตามมาตรฐาน
•ทองหรือสีเงินแช่
•นิ้วมือทอง
•ไฟฟ้าทองแดง, ดีบุกหรือสีเงิน
• Stencils SMT
•หน้ากาก Peelable
• PCB อุปทานแผงลามิเนต
•ฟิล์มลามิเนตไวต่อแสง
•การทดสอบระบบไฟฟ้า
• V เกณฑ์การให้คะแนน
•บริการต้นแบบงบประมาณ
•เอาท์ซอร์สระหว่างประเทศ
• UL Certication
•การรับรอง QA สอดคล้อง
•ชุบรับรองผู้เชี่ยวชาญด้านการวัดความหนา
การประยุกต์ใช้หลัก:
> อุตสาหกรรมการรักษาความปลอดภัย:
ระบบอาคารอัจฉริยะ Video อินเตอร์คอม, DVR, กล้องเครือข่ายอื่น ๆ
> อุปกรณ์การสื่อสาร:
CDMA อุปกรณ์สวิตช์เครือข่ายการเข้าถึงและการอำนวยความสะดวกการส่งบรอดแบนด์ ฯลฯ
> อุปกรณ์ไฟฟ้า:
การตรวจสอบอุปกรณ์ไฟฟ้า, อุปกรณ์การฝึกอบรมพลังงานความถี่สูงสลับไฟฟ้า ฯลฯ
> อุปกรณ์เครือข่าย:
เซิร์ฟเวอร์เครือข่ายเราเตอร์ VDSL ฯลฯ
> อุปกรณ์คอมพิวเตอร์:
คอมพิวเตอร์ควบคุมอุตสาหกรรมเมนบอร์ดคอมพิวเตอร์ ฯลฯ
> เครื่องมือแพทย์:
นิวเคลียร์ด้วยคลื่นสนามแม่เหล็กเครื่องดนตรี (MRI), CT, Doppler สีจอภาพ ฯลฯ
> เทคโนโลยีที่ทันสมัย:
การบินและอวกาศขีปนาวุธเรดาร์และผลิตภัณฑ์ทางทหารอื่น ๆ
> เครื่องใช้ไฟฟ้า:
กล้องดิจิตอล, MP3, อิเล็กทรอนิกส์รถยนต์
ความสามารถในการ PCB
| NO | ITEM | ความสามารถด้านเทคนิค |
| 1 | ชั้น | 1-28 ชั้น |
| 2 | วัสดุ | FR4, Hi-TG, โรเจอร์ส FPC อลูมิเนียม |
| 3 | คณะกรรมการความหนา | 0.2-5.0mm |
| 4 | เสร็จสิ้นทองแดงหนา | 1/2 ออนซ์ 1-5 ออนซ์ |
| 5 | นาที. เส้นความกว้าง / อวกาศ | 0.1mm (4mil) |
| 6 | นาที. S / M ลาด | 0.1mm (4mil) |
| 7 | นาที. ขนาดรู | 0.2mm (8mil) |
| 8 | สีหน้ากากประสาน | สีเขียว, สีฟ้า, สีดำ, สีขาว, สีเหลือง, สีม่วง, ฯลฯ |
| 9 | สกรีนสี | สีขาว, สีดำ, สีเหลือง |
| 10 | พื้นผิวเสร็จ | HAL (นำฟรี), ทอง Immersion, OSP |
| 11 | เทคโนโลยีอื่น ๆ | นิ้วทอง, หน้ากาก peelable ตาบอด / VIAS ข้ามไม่แสวงหาฝังควบคุมลักษณะสมรรถภาพ ฯลฯ |
| 12 | การทดสอบความน่าเชื่อถือ | บินทดสอบการสอบสวน / การทดสอบการติดตั้งการทดสอบสมรรถภาพการทดสอบ solderability หลุมทดสอบความต้านทาน ฯลฯ |
