บทนำ
ด้านวิธีแผงวงจรดับเบิลมีสองด้านทองแดงและหลุม metallized ที่เป็นทองแดงสองด้านและทองแดงหลุมภายใน
ทั้งสองฝ่ายจะมีบอร์ดการเดินสายคู่ แต่จะใช้ลวดทั้งสองข้าง ทั้งสองฝ่ายจะต้องอยู่ในห้องที่มีการเชื่อมต่อไฟฟ้าที่เหมาะสม "สะพาน" ระหว่างวงจรนี้เรียกว่า VIAS ให้คำแนะนำในหลุม PCB โลหะเต็มหรือเคลือบด้วยหลุมซึ่งสามารถเชื่อมต่อกับตัวนำทั้งสองด้าน เพราะพื้นที่แบบ dual-แผงละสองครั้งเป็นใหญ่กว่าแผงเดียวแผงคู่ที่จะแก้ปัญหาการเดินสายเดียวแผงถูกย้ายเพราะความยากลำบาก (สามารถหันไปอีกด้านหนึ่งของหลุม) มันจะเหมาะสำหรับการใช้งานในที่ซับซ้อนมากขึ้นกว่าเพียงครั้งเดียว วงจร -panel
ข้อดี
เมื่อเทียบกับซิงเกิ้ลบอร์ด: เดินสายสะดวกง่ายสายไฟที่ใช้แรงงานเข้มข้นขนาดเล็กความยาวสายสั้น
ขั้นตอนการออกแบบวงจรดับเบิล
1. เตรียมแผนงานวงจร
2. สร้างไฟล์ใหม่และเต็มไปห้องสมุดแพคเกจส่วนประกอบ PCB
3 การวางแผนคณะกรรมการ
4 ลงไปในตารางของเครือข่ายและส่วนประกอบ
5, ส่วนประกอบรูปแบบอัตโนมัติ
6 การปรับรูปแบบ
7 การวิเคราะห์ความหนาแน่นของเครือข่าย
8 กฎการเดินสายตั้ง
9 เส้นทางโดยอัตโนมัติ
10 ปรับสายไฟด้วยตนเอง
รายละเอียดสินค้า:
การชำระเงิน:
|
| แสงสูง: | เองทำแผงวงจรสองด้านแผงวงจรพิมพ์,double sided printed circuit board |
||
|---|---|---|---|

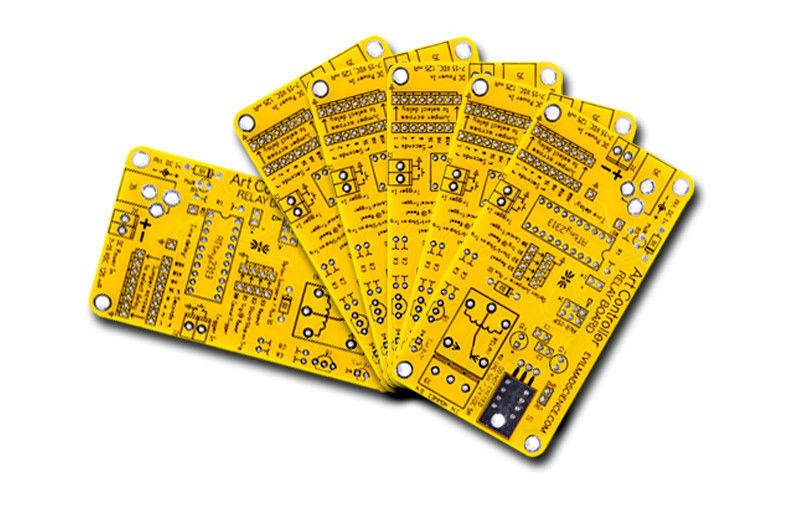

นำฟรีต้านทานควบคุม PCB สองด้านสูง TG PCB / TG180
> ยี่ห้อสินค้า: ตะวันออก PCB
> เว็บ: eastpcb.com
> วัสดุ: FR4
> ชั้น Count: 2 ชั้น
> บอร์ดความหนา: 1.6 มม
> ความหนาทองแดง: 1oz
> เสร็จสิ้นพื้นผิว: นำฟรี
> หน้ากากประสาน: สีเหลือง (ด้านบนและด้าน ธ ปท)
> สกรีน: หน้าจอสีขาว (ด้านบนและด้าน ธ ปท)
> เจาะ Min / แผ่น: 0.3mm / 0.5mm
> รับรอง: UL, RoHS, ISO9001,
ISO14001, TS16949
PCB ค่าใช้จ่ายต่ำ
> ค่าใช้จ่ายในการขับรถถูกเรียกเก็บเงินเพียงครั้งเดียวเมื่อสั่งซื้อซ้ำก็คือฟรี!
> ทั้งหมดของหน้ากากประสาน ได้แก่ สีขาว, สีเหลือง, สีแดง ฯลฯ ฟรี!
> HASL (นำฟรี) เสร็จสิ้นพื้นผิวเป็นฟรี!
> E-ทดสอบฟรี!
> การสนับสนุนด้านเทคนิคฟรี!> ไฟล์ Gerber วางหน้ากาก (ลายฉลุ) คือฟรี!
> ราคาที่แข่งขันสูงในครั้งเดียว PCB การผลิตปริมาณมา!
> ราคาพิเศษที่ดีกว่าจากดีเอชแอสามารถประหยัดค่าใช้จ่ายในการจัดส่งสินค้าอื่น ๆ อีกมากมาย!
> สินค้าที่มีคุณภาพสูง PCB เพื่อที่จะนำเกี่ยวกับการประหยัดค่าใช้จ่ายจริงและที่สำคัญ!
ตอนนี้เป็นเวลาที่จะหา
ขณะนี้ได้รับบอร์ด PCB ที่ดีที่สุดและราคาจาก East PCB
> ต้นแบบ PCB สร้างต้นแบบลดค่าใช้จ่ายของคุณด้วยคำพูดที่ดีของเรา
> พร้อมที่จะผลิตซ้ำไม่มีค่าใช้จ่ายการขับรถ
> เวลานำเร็วกว่าบริการที่ดีที่สุด
> ใบเสนอราคาในขณะนี้ได้รับราคาที่ถูกกว่ามากขึ้น
ภารกิจของเรา
> ทำดีที่สุดและน่าเชื่อถือที่สุด บริษัท ผลิต PCB
> ราคาที่แข่งขันสูงกับผลิตภัณฑ์ PCB ที่มีคุณภาพสูง
> เก็บค่าใช้จ่ายทั้งหมด MIN และประโยชน์สูงสุดของลูกค้าของเรา!
> เป็นผู้จำหน่าย PCB ประเทศจีนของคุณเป็นเพื่อนของคุณจีน
