บทนำ
ด้านวิธีแผงวงจรดับเบิลมีสองด้านทองแดงและหลุม metallized ที่เป็นทองแดงสองด้านและทองแดงหลุมภายใน
ทั้งสองฝ่ายจะมีบอร์ดการเดินสายคู่ แต่จะใช้ลวดทั้งสองข้าง ทั้งสองฝ่ายจะต้องอยู่ในห้องที่มีการเชื่อมต่อไฟฟ้าที่เหมาะสม "สะพาน" ระหว่างวงจรนี้เรียกว่า VIAS ให้คำแนะนำในหลุม PCB โลหะเต็มหรือเคลือบด้วยหลุมซึ่งสามารถเชื่อมต่อกับตัวนำทั้งสองด้าน เพราะพื้นที่แบบ dual-แผงละสองครั้งเป็นใหญ่กว่าแผงเดียวแผงคู่ที่จะแก้ปัญหาการเดินสายเดียวแผงถูกย้ายเพราะความยากลำบาก (สามารถหันไปอีกด้านหนึ่งของหลุม) มันจะเหมาะสำหรับการใช้งานในที่ซับซ้อนมากขึ้นกว่าเพียงครั้งเดียว วงจร -panel
ข้อดี
เมื่อเทียบกับซิงเกิ้ลบอร์ด: เดินสายสะดวกง่ายสายไฟที่ใช้แรงงานเข้มข้นขนาดเล็กความยาวสายสั้น
ขั้นตอนการออกแบบวงจรดับเบิล
1. เตรียมแผนงานวงจร
2. สร้างไฟล์ใหม่และเต็มไปห้องสมุดแพคเกจส่วนประกอบ PCB
3 การวางแผนคณะกรรมการ
4 ลงไปในตารางของเครือข่ายและส่วนประกอบ
5, ส่วนประกอบรูปแบบอัตโนมัติ
6 การปรับรูปแบบ
7 การวิเคราะห์ความหนาแน่นของเครือข่าย
8 กฎการเดินสายตั้ง
9 เส้นทางโดยอัตโนมัติ
10 ปรับสายไฟด้วยตนเอง
รายละเอียดสินค้า:
การชำระเงิน:
|
| แสงสูง: | ต้นแบบเปิด PCB อย่างรวดเร็วสองด้านแผงวงจรพิมพ์,double sided printed circuit board |
||
|---|---|---|---|

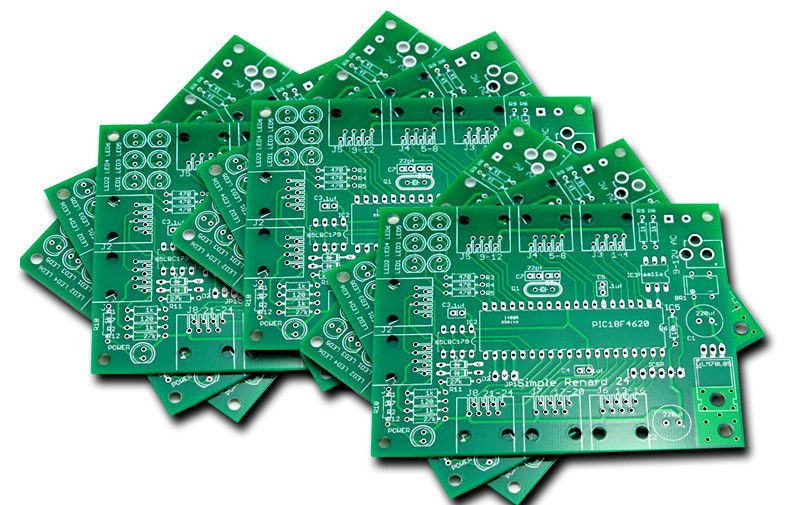

ทำเอง Sided PCB FR4 2 ชั้นแผงวงจรคู่พร้อม RoHS, ISO9001
> ยี่ห้อสินค้า: ตะวันออก PCB
> เว็บ: www.eastpcb.com
> วัสดุ: FR4
> ชั้น Count: 2 ชั้น
> บอร์ดความหนา: 1.6 มม
> ความหนาทองแดง: 1 ออนซ์
> เสร็จสิ้นพื้นผิว: แช่ทอง
> หน้ากากประสาน: กรีน (ด้านบนและด้าน ธ ปท)
> สกรีน: หน้าจอสีขาว (ด้านบนและด้าน ธ ปท)
> เจาะ Min / แผ่น: 0.3mm / 0.5mm
> รับรอง: UL, RoHS, ISO9001,
ISO14001, TS16949
ขณะนี้ได้รับบอร์ด PCB ที่ดีที่สุดและราคาจาก East PCB
> ต้นแบบ PCB สร้างต้นแบบลดค่าใช้จ่ายของคุณด้วยคำพูดที่ดีของเรา
> พร้อมที่จะผลิตซ้ำไม่มีค่าใช้จ่ายการขับรถ
> เวลานำเร็วกว่าบริการที่ดีที่สุด
> ใบเสนอราคาในขณะนี้ได้รับราคาที่ถูกกว่ามากขึ้น
ได้รับการอนุมัติและมาตรฐานการผลิตอิเล็กทรอนิกส์
โรงงาน EastPCB ได้ผ่านการรับรองระบบคุณภาพระดับสากลเป็น TS16949 (2009), ISO 14001 (2004), ISO9001 (2008), UL รับรองและทุกผลิตภัณฑ์ของ บริษัท เป็นไปตาม IPC มาตรฐาน ROHS ในปัจจุบัน
ทั้งหมดของบอร์ด PCB จะเป็น 100% E-ทดสอบ
> สำหรับ PCB ต้นแบบการทดสอบบิน Probe ฟรี
> สำหรับปริมาณการผลิต PCB ต่ำ E-ทดสอบฟรี แต่ leadtime จะเพิ่ม 2-3days
> กลางหรือการผลิต PCB ขนาดใหญ่ต้องฟิกซ์เจอร์ทดสอบและเพิ่มค่าใช้จ่ายโปรดไม่ต้องกังวล
มันมี แต่จะเสียค่าใช้จ่ายครั้งเดียว
> ในสถานการณ์ที่ไม่ค่อยพบว่าบางส่วนของบอร์ดไม่ผ่านการทดสอบ
เราจะ remake บอร์ดใหม่เพื่อตอบสนองปริมาณการสั่งซื้อนี้จะชะลอการจัดส่ง 2-3 วัน
ขั้นตอนการประกันคุณภาพ
เนื่องในโอกาสที่หายากบางอย่างถ้าคุณได้รับผ้าที่ไม่ได้ตอบสนองไฟล์ออกแบบ PCB ของคุณหรือมีบางอย่างผิดพลาดประดิษฐ์กรุณาชี้ให้เห็นความแตกต่างระหว่างไฟล์ออกแบบและบอร์ด PCB ที่ยังให้คุณสามารถรวมถึงภาพเพื่อสนับสนุนการเรียกร้องของคุณ
ใช่เราจะ remake / การทำงานซ้ำหรือกลับทั้งหมดของการชำระเงิน
วิธีการที่จะได้รับจาก PCB EastPCB:
การผลิต PCB เป็นกระบวนการที่ยาวและซับซ้อน ตะวันออก PCB ทำให้มันง่ายมาก:
1 กรอกข้อมูลในบรรทัดหรืออีเมลล์, ไฟล์ที่แนบมาของการออกแบบ (ไฟล์ Gerber เจาะและแฟ้ม readme ในรูปแบบซิป) และขอใบเสนอราคาของคุณ
2 ภายใน 8 ชั่วโมงคุณจะได้รับใบเสนอราคาและรายละเอียดที่แน่นอนที่มีข้อมูล PCB PCB และราคา ถ้าคุณเป็นที่น่าสนใจกับคำพูดคุณสามารถส่งคำสั่งซื้อหรืออีเมล์บอกเรา
3 เราจะตรวจสอบไฟล์การออกแบบของคุณและเริ่มต้นงานของคุณเมื่อได้รับการชำระเงินของคุณ
แล้วสิ่งที่คุณต้องทำคือการรอคอยสำหรับผู้ส่งมอบเสียงประตูของคุณ
4 คุณสามารถชำระเงินด้วย PayPal, Master, Visa หรือ Western Union
กรุณาชำระเงินที่ธนาคารถ้าคุณจะไปหรือคำสั่งกลางใหญ่
5, DHL, FedEx, UPS, TNT เป็นพันธมิตรของเราจัดส่งมักจะมีเพียง 1-2 วันไปยังประเทศสหรัฐอเมริกา, แคนาดา, ออสเตรเลีย, 2-3 วันไปยังประเทศฝรั่งเศส, อังกฤษ, อิตาลี ฯลฯ ยุโรปประเทศ
