บทนำ
ด้านวิธีแผงวงจรดับเบิลมีสองด้านทองแดงและหลุม metallized ที่เป็นทองแดงสองด้านและทองแดงหลุมภายใน
ทั้งสองฝ่ายจะมีบอร์ดการเดินสายคู่ แต่จะใช้ลวดทั้งสองข้าง ทั้งสองฝ่ายจะต้องอยู่ในห้องที่มีการเชื่อมต่อไฟฟ้าที่เหมาะสม "สะพาน" ระหว่างวงจรนี้เรียกว่า VIAS ให้คำแนะนำในหลุม PCB โลหะเต็มหรือเคลือบด้วยหลุมซึ่งสามารถเชื่อมต่อกับตัวนำทั้งสองด้าน เพราะพื้นที่แบบ dual-แผงละสองครั้งเป็นใหญ่กว่าแผงเดียวแผงคู่ที่จะแก้ปัญหาการเดินสายเดียวแผงถูกย้ายเพราะความยากลำบาก (สามารถหันไปอีกด้านหนึ่งของหลุม) มันจะเหมาะสำหรับการใช้งานในที่ซับซ้อนมากขึ้นกว่าเพียงครั้งเดียว วงจร -panel
ข้อดี
เมื่อเทียบกับซิงเกิ้ลบอร์ด: เดินสายสะดวกง่ายสายไฟที่ใช้แรงงานเข้มข้นขนาดเล็กความยาวสายสั้น
ขั้นตอนการออกแบบวงจรดับเบิล
1. เตรียมแผนงานวงจร
2. สร้างไฟล์ใหม่และเต็มไปห้องสมุดแพคเกจส่วนประกอบ PCB
3 การวางแผนคณะกรรมการ
4 ลงไปในตารางของเครือข่ายและส่วนประกอบ
5, ส่วนประกอบรูปแบบอัตโนมัติ
6 การปรับรูปแบบ
7 การวิเคราะห์ความหนาแน่นของเครือข่าย
8 กฎการเดินสายตั้ง
9 เส้นทางโดยอัตโนมัติ
10 ปรับสายไฟด้วยตนเอง
รายละเอียดสินค้า:
การชำระเงิน:
|
| เน้น: | คู่แผงวงจรด้านการออกแบบแผงวงจรพิมพ์,printed circuit board design |
||
|---|---|---|---|

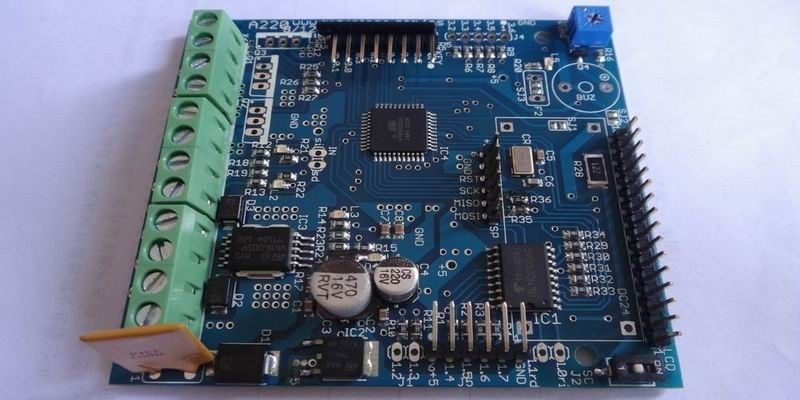

ไฟ LED / LCD TV สองด้าน PCB Board กระดานหลักสากลผ่านหลุม
ข้อมูลจำเพาะ
1, ไม่มีขั้นต่ำ;ยินดีต้อนรับสู่ Rigao อิเล็กทรอนิกส์ .co., Ltd
- การผลิตตามสัญญา
- บริการด้านวิศวกรรม
- การออกแบบ PCB และการประกอบและบริการสำเนา
- การสร้างต้นแบบ
- การจัดซื้อส่วนประกอบ
- เคเบิ้ลและสายไฟประกอบ
- พลาสติกและแม่พิมพ์
- Fast หันไปรอบ ๆ
1. สองด้านวัสดุ FR4 1 ออนซ์คณะกรรมการ copper PCB
2. หน้ากากประสานสีเขียว, สีทองแช่
3. มีการแข่งขันราคา
ความสามารถทั่วไปข้อมูลจำเพาะ
ความต้องการวัสดุ:
| ขนาด | Max.Finshed ขนาด | 20.9 "x24.4" (530mm x 620mm) |
| คณะกรรมการความหนา | มาตรฐาน | 0.004 "to0.16" ± 10% (0.1mmto4.0mm ± 10%) |
| นาที. | เดี่ยว / สองด้าน: 0.008 "± 0.004" (0.2mm ± 0.1mm) | |
| 4 ชั้น: 0.01 "± 0.008" (0.4mm ± 0.1mm) | ||
| 8 ชั้น: 0.01 "± 0.008" (0.4mm ± 0.1mm) | ||
| โบว์และบิด | <7/1000 | |
| ทองแดงน้ำหนัก | น้ำหนักนอก Cu | 3.0oz 0.5oz ~ |
| ภายในแสง Cu | 3.0oz 0.5oz ~ | |
| วัสดุลามิเนต | FR-4, FR-1, FR-2, CEM-1, CEM-3 | |
ความต้องการของกระบวนการ:
| หน้ากากประสาน | สี | สีเขียว, สีเขียวอ่อน, สีขาว, สีดำ, สีน้ำตาลเข้ม, สีเหลือง, สีแดง, สีฟ้า |
| นาที. ประสานกวาดล้างหน้ากาก | 0.003 "(0.07mm) | |
| ความหนา | 0.0005 "-0.0007" (0.012mm-0.017mm) | |
| หมึกผ่านผ้าไหม | สี | สีขาว, สีดำ, สีเหลือง, สีแดง, สีฟ้า, สีเขียว |
| นาที. ขนาด | 0.006 "(0.15 มม) | |
| พื้นผิว | HASL, HASL PB ฟรีแช่ทองแช่เงินแช่ดีบุก OSP (Entek), S / G, ชุบ ENEPIG, G / F, ชุบคาร์บอน | |
ควบคุมคุณภาพ:
| การทดสอบระบบไฟฟ้า | บิน Probe Tester | Y |
| ความต้านทานการควบคุม | ความอดทน | ± 10% |
| เครื่องทดสอบความต้านทาน | Tektronix TDS8200 | |
| สายงานการผลิต | End Mills ทดสอบ | ± 0.006 "(0.15 มม) |
| ความอดทน CNC | ± 0.004 "(0.1mm) | |
| V-Cut ลึก V-ตัด | FR-4 (1/3 + -0.1mm); FR-1, FR-2, CEM-1, CEM-3 (1/2 + -0.1mm) | |
| V-ตัดมุม V-Cut | 15 °, 18 °, 30 ° | |
| V-Cut | สายหลุม V-รูปร่าง |
สามารถในการผลิตสำหรับ PCB คณะกรรมการ
1) ประเภทวัสดุ: CEM-3, FR-4, FR-4-TG170 / TG180, ฮาโลเจนฟรี, โรเจอร์ส, อาร์, Taconic, Isola, PTFE, Bergquist
2) รักษาพื้นผิว: HASL, HASL ตะกั่ว HAL ทองแฟลชแช่ทอง OSP ทองลายนิ้วมือ
Palting, Selective ชุบทองหนาแช่เงินแช่ดีบุกหมึกคาร์บอนหน้ากาก peelable
3) หน้ากากประสานสี: เขียว / MATT เขียว / น้ำเงิน / เยลโล / ขาว / สีดำ / สีแดง
4) คณะกรรมการขนาด: 650mm * 1000mm
5) ชั้นคณะกรรมการ: 1L-26L
6) ความหนาของคณะกรรมการ: 0.2mm 6.0mm ไป
7) ความหนาทองแดงสำเร็จรูป: 0.5 ออนซ์ 6 ออนซ์
8) นาที. ขนาดเจาะหลุม: 3mil (0.075mm)
9) นาที. ความกว้างของเส้น / ระยะห่างระหว่างบรรทัด: 3mil / 3mil
10) ความหนาทองแดงในหลุม:> 20um
11) คณะกรรมการความอดทนความหนา: ± 10%
12) ร่างความอดทน: เส้นทาง: ± 0.1mm เจาะ: ± 0.1mm
13) ความอดทนหลุม: PTH: ± 0.076mm, NPTH: ± 0.05mm
14) ความอดทนการควบคุมความต้านทาน: ± 10%
15) วิปริตและบิด: <0.75%
16) ผ่านการทดสอบโดย: Flying-Probe Tester โคมทดสอบ, การตรวจสอบภาพ
17) ความต้องการพิเศษ: ฝังและตาบอด VIAS ควบคุมความต้านทานหนา Cu PCB หัวกะทิชุบทอง 30 microinch
18) Profiling: เจาะเส้นทาง V-CUT, Beveling
19) รับรอง: UL, ISO 9001, ISO 14001, RoHS
20) เรามีระบบการจัดการที่มีคุณภาพเสียงที่มั่นใจในคุณภาพของผลิตภัณฑ์ทั้งหมด
การผลิตที่มีความแม่นยำสูง
หลักการของเราคือง่าย "การกระทำด้วยหัวใจทำให้ดีที่สุด."
ความแข็งแกร่งของเราจะแตกต่าง "ปีของประสบการณ์ใน PCB และ PCBA ฟิลด์"
เป้าหมายของเราคือทำได้ "เป็นผู้จัดจำหน่ายที่น่าเชื่อถือที่สุดของ PCB และ PCBA."
ปฐมนิเทศของเราเป็นที่ชัดเจน "มุ่งเน้นที่ต้นแบบและต่ำให้กับธุรกิจขนาดกลางปริมาณ
