บทนำ
ด้านวิธีแผงวงจรดับเบิลมีสองด้านทองแดงและหลุม metallized ที่เป็นทองแดงสองด้านและทองแดงหลุมภายใน
ทั้งสองฝ่ายจะมีบอร์ดการเดินสายคู่ แต่จะใช้ลวดทั้งสองข้าง ทั้งสองฝ่ายจะต้องอยู่ในห้องที่มีการเชื่อมต่อไฟฟ้าที่เหมาะสม "สะพาน" ระหว่างวงจรนี้เรียกว่า VIAS ให้คำแนะนำในหลุม PCB โลหะเต็มหรือเคลือบด้วยหลุมซึ่งสามารถเชื่อมต่อกับตัวนำทั้งสองด้าน เพราะพื้นที่แบบ dual-แผงละสองครั้งเป็นใหญ่กว่าแผงเดียวแผงคู่ที่จะแก้ปัญหาการเดินสายเดียวแผงถูกย้ายเพราะความยากลำบาก (สามารถหันไปอีกด้านหนึ่งของหลุม) มันจะเหมาะสำหรับการใช้งานในที่ซับซ้อนมากขึ้นกว่าเพียงครั้งเดียว วงจร -panel
ข้อดี
เมื่อเทียบกับซิงเกิ้ลบอร์ด: เดินสายสะดวกง่ายสายไฟที่ใช้แรงงานเข้มข้นขนาดเล็กความยาวสายสั้น
ขั้นตอนการออกแบบวงจรดับเบิล
1. เตรียมแผนงานวงจร
2. สร้างไฟล์ใหม่และเต็มไปห้องสมุดแพคเกจส่วนประกอบ PCB
3 การวางแผนคณะกรรมการ
4 ลงไปในตารางของเครือข่ายและส่วนประกอบ
5, ส่วนประกอบรูปแบบอัตโนมัติ
6 การปรับรูปแบบ
7 การวิเคราะห์ความหนาแน่นของเครือข่าย
8 กฎการเดินสายตั้ง
9 เส้นทางโดยอัตโนมัติ
10 ปรับสายไฟด้วยตนเอง
รายละเอียดสินค้า:
การชำระเงิน:
|
วัสดุ: | Polymide | ชุบผิว: | ENIG |
---|---|---|---|
ชั้น: | 2 ชั้น | ความหนา: | 0.15 มม. |
ความหนาของทองแดง: | 1 ออนซ์ | การสนับสนุน: | Polymide |
แสงสูง: | คณะกรรมการที่มีความยืดหยุ่น PCB,Custom Custom |

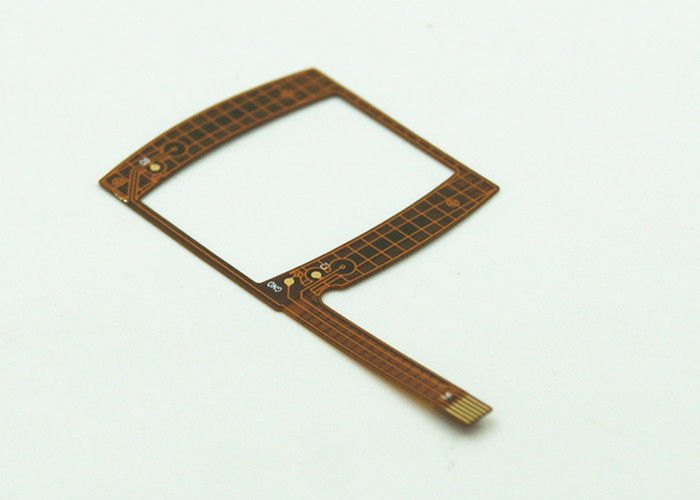

แผ่นวงจรพิมพ์ที่มีความยืดหยุ่นแบบสองด้านที่มีการเสริมแรงของทองคำ PI
ชิ้น | ลักษณะ | ร่วมกัน | พิเศษ |
1 | NO ของเลเยอร์ | 1--6 | |
2 | ขนาดของตู้เสร็จสิ้น (MAX) | 250 * 500mm | ตกลง |
3 | ขนาดตู้เสร็จสิ้น (MIN) | 10 * 15mm | ตกลง |
4 | ความหนาของบอร์ด (MAX) | 0.016" (0.4mm) | ตกลง |
5 | ความหนาของบอร์ด (MIN) | 0.00328" (0.085) | ตกลง |
6 | ความหนาของแผ่นไม้สำเร็จรูป 0.085mm ≦ความหนาของบอร์ด <0.4mm | ± 2mil (± 0.05mm) | ตกลง |
7 | สว่านเจาะหลุมเจาะ (MAX) | 0.236" (6.0mm) | ตกลง |
8 | สว่านเจาะหลุมเจาะ (MIN) | 0.010" (0.25mm) | ตกลง |
9 | สำหรับเครื่องเจาะเสร็จสิ้นผ่าน DIAMETER (MIN) | 0.008" (0.2mm) | ตกลง |
10 | ฐานความหนาของทองแดงด้านนอก (MIN) | 1 / 2oz (0.01778mm) | ตกลง |
11 | ฐานความหนาของทองแดงด้านนอกตัวเรือน (MAX) | 1oz (0.0355mm) | ตกลง |
12 | ความหนา DIELECTRIC ภายในของชั้นใน (MIN) | 0,0127mm (1 / 2mil) | ตกลง |
13 | ความหนาของอิเลคโตรไลท์ด้านใน (MAX) | 0.0254mm (1 มิล) | ตกลง |
14 | BASE.MATERIAL | PI (260 ℃ TG) | ตกลง |
15 | ความอดทนในการแยกตัวรับความร้อน (PTH) | ± 2mil (± 0.05mm) | 1.5mil ± |
16 | การทนต่อตัวเก็บประจุไฟฟ้า (NPTH) | ± 1 มิล (± 0.025mm) | 1.5mil ± |
17 | ความอดทนในตำแหน่งที่สูง (เทียบกับ CAD DATA) | ± 3mil (± 0.076mm) | ตกลง |
18 | ความหนาของทองแดง PTH | ≧ 0.5mil (≧ 0.0125mm) | ตกลง |
19 | LAVER DESIGN LINE WIDTH / SPACING (MIN) | 4 มม. / 4 ม. (0.1016 มม. / 0.1016 มม.) 2.5 มม. / 2.5 มม. หลายชั้น (0.0635 มม. / 0.06 35 มม.) ด้านคู่ชั้นเดียว 0.5 โอเวอร์ | ตกลง |
20 | ความต้านทานต่อการตอก | ≦± 20% (ธรรมดา) | ± 10% สำหรับอิมพิแดนเตอร์ |
21 | ภาพความอิ่มตัวของภาพ (MIN) | ± 5 มม. (± 0.127 มม.) ± 4 มิลลิลิตร | ± 3mil (0.076mm) |
22 | ภาพตัดต่อความทนทาน (MIN) | ± 4mil (± 0.1mm) | ตกลง |
23 | LEGEND MASK REGISTARTION (MIN) | ± 6mil (± 0.15 มม) | ตกลง |
24 | SOLDERMASK REGISTARTION (MIN) | ± 6mil (± 0.15 มม) | ตกลง |
25 | ความหนา SOLDERMASK (MIN) | 10um | ตกลง |
26 | การตอกบัตร CVL (MIN) | 8mil (4mil) | ตกลง |
27 | CVLL ความดันและปริมาณกาว (MIN) | 5.6mil (2.4mil) | ตกลง |
28 | ความหนาของตะกั่วรองพื้นบนลูกล้อหรือลูกเปตอง (MAX) (MIN) และความหนาของความทนทาน (TOLEARANCE THICKNESS) | (1.0 มิลลิลิตร) (0.1 มิลลิลิตร) ± 0.30 มิลลิลิตร | 0.15mil ± |
29 | ความหนาของนิลสีทอง (MAX) | 200U "± 100U" | ตกลง |
30 | ความหนาของเม็ดลูกบิดบนแผ่น (HAL) (MIN) | 0.1mil | ตกลง |
วันที่ 31 | ความหนาของนิเกิลสำหรับไนโตรเจนและทองเหลืองไฟฟ้าที่ผ่านการแช่ (MEASLRED ณ จุดมิด) (MAX) | 200U "± 50U" / 1-4u" | ตกลง |
32 | ความหนาของเม็ดลูกบาศก์ต่อแผ่น (HAL) (MAX) | 1.2mil | ตกลง |
33 | ความทนทานต่อชิ้นส่วน (HAL) (MIN) | 0.1mil | ตกลง |
34 | อุโมงค์ขุดเจาะหลุมฝังศพ (MIN-MAX) TOLERANCE | 0.5-6.0mm ± 0.05mm | ตกลง |
35 | ความทนทานต่อการยึดติดและความแข็งแรง | ± 0.20mm | 0.10mil ± |
36 | การทับถมความหนาของเหล็กหล่อ (EDGE TO EDGE) (STEELDIE) เหล็กกล้า Die | ± 4mil (± 0.1mm) | ± 2mil |
37 | การขึ้นรูปชิ้นส่วนของเหล็กหล่อ (เหล็กเส้น) (STEELDIE) เหล็กกล้า Die | ± 4mil (± 0.1mm) | ± 2mil |
38 | การตัดขนาดความหนาของเหล็กหล่อ (HOLE TO EDGE) (STEELDIE) | ± 8mil (± 0.2mm) | ± 6mil |
วงจรสองด้านมีความยืดหยุ่น (FPC) ประกอบด้วยวัสดุหุ้มทองแดงสองด้านที่มีแผ่นฟิล์มด้านบนและด้านล่าง (PI หรือสีเขียว / เหลืองน้ำมันคาร์บอนหมึก ฯลฯ ) สอง
ชั้นนำที่มีชั้นฉนวนกันความร้อนระหว่างบวกชั้น conver ชั้นนอก ฟิล์มครอบจะถูกจัดเตรียมไว้ล่วงหน้าเพื่อเข้าถึงทองแดงจากทั้งสองด้านโดยใช้ชุบ
หลุม (PTH)
