บทนำ:
มุ่งเน้นไปที่พื้นฐานที่สุดของ PCB, ส่วนประกอบที่มุ่งเน้นในด้านหนึ่งด้านอื่น ๆ ของสายคือสาย concentrated.Because ปรากฏเฉพาะในด้านหนึ่งเพื่อให้ชนิดของ PCB นี้เรียกว่า PCB ด้านเดียว
โสดแผนภาพการเดินสายไฟแบนให้ความสำคัญกับเครือข่ายการพิมพ์, ที่อยู่ในพื้นผิวทองแดงพิมพ์บนตัวแทนต้านทานเพื่อป้องกันการเชื่อมต้านทานหลังจากแกะสลักพิมพ์บนเครื่องหมายและจากนั้นไล่วิธีการประมวลผลเสร็จสมบูรณ์หลุมคู่มือชิ้นส่วนและลักษณะที่ปรากฏ นอกจากนี้ยังเป็นส่วนหนึ่งของจำนวนเล็ก ๆ ของผลิตภัณฑ์ที่หลากหลายมีการใช้ตัวแทนต้านทานแสงการสร้างรูปแบบของวิธีการถ่ายภาพ
อุณหภูมิขณะใช้งานในช่วงตั้งแต่ 130 ถึง 230 ซีซีบอร์ดด้านเดียวที่สามารถใช้ได้กับพื้นผิวเสร็จสิ้นรวมทั้ง protectant ผิวอินทรีย์ (OSP) Immersion เงิน, ดีบุกชุบทองพร้อมกับทั้งสารตะกั่วหรือตะกั่วอากาศร้อนระดับบัดกรี (HASL)
วัสดุ:
วัสดุฐาน PCB ด้านเดียวในฟีนอลกระดาษทองแดงบอร์ดลามิเนต, อีพ็อกซี่เรซิ่นทองแดงแผ่นลามิเนตจะได้รับความสำคัญกับ
โครงสร้าง:
ครั้งแรก, ฟอยล์ทองแดงที่จะแกะสลักกระบวนการอื่น ๆ ที่จะได้รับวงจรจำเป็นฟิล์มป้องกันที่จะเจาะเพื่อแสดงแผ่นที่สอดคล้องกัน หลังจากทำความสะอาดแล้ววิธีการกลิ้งไปรวมทั้งสอง แล้วส่วนแผ่นสัมผัสชุบทองหรือการคุ้มครองดีบุก
กระบวนการผลิต:
โสดทองแดงหุ้มแผ่น - blanking - วิธีการ / จอการถ่ายโอนภาพพิมพ์แสง - ลบกัดกร่อนพิมพ์ - ทำความสะอาดแห้ง - เครื่องเจาะรู - รูปร่าง - ซักแห้ง - พิมพ์เชื่อมความต้านทานเคลือบ - การรักษา - พิมพ์สัญลักษณ์เครื่องหมาย - การรักษา - ทำความสะอาดอบแห้งแห้ง - ฟลักซ์เคลือบก่อน - ผลิตภัณฑ์สำเร็จรูป
ใบสมัคร
ด้านเดียว PCB การใช้งานมากที่สุดในวิทยุเครื่องทำความร้อน, เย็น, เครื่องซักผ้าและอื่น ๆ สินค้าเครื่องใช้ไฟฟ้าเช่นเดียวกับเครื่องพิมพ์, ตู้หยอดเหรียญ, ไฟ LED, ชิ้นส่วนอิเล็กทรอนิกส์เช่นวงจรเครื่องเชิงพาณิชย์
รายละเอียดสินค้า:
การชำระเงิน:
|
| แสงสูง: | อลูมิเนียมยึด pcb อลูมิเนียม pcb สำหรับ led,aluminium pcb for led |
||
|---|---|---|---|
แข็งสีเขียว UL 94v0 Side Double อลูมิเนียม LED PCB เดี่ยวชั้นบอร์ด PCB
การผลิต PCB มืออาชีพ
วัสดุฐาน: อลูมิเนียม
ชั้น: 1 ชั้น
คณะกรรมการความหนา: 1.0mm / 1.2mm / 1.5mm / 2.0mm / 3.0mm
คณะกรรมการขนาด: 30mm เส้นผ่าศูนย์กลาง 45mm, 50mm, 55mm, 60mm, 65mm (สามารถกำหนดเองได้)
ชั้นทองแดง: 1oz / 2oz / 3oz
หน้ากากประสาน: สีขาว / สีดำ / สีฟ้า / สีแดง
ซิลค์สกรีนสีดำ
พื้นผิว: LF HAL / HAL / OSP / ทองแช่ / ชุบเงิน
เค้าร่างข้อมูลส่วนตัว: CNC เส้นทาง / V-Cut / เครื่องเจาะ
ทั้งหมดของพารามิเตอร์ที่สามารถปรับแต่ง!
ทำไมเรา?
คุณภาพ
UL ของเรา (E465880) / มาตรฐาน RoHS ประกันประกอบที่มีคุณภาพตั้งแต่ต้นจนจบ ไม่ว่าจะเป็นสินค้าที่กำหนดเองง่ายหรือซับซ้อนแบบครบวงจรการผลิต, JHD PCB จะเป็นไปตามมาตรฐานคุณภาพสูงสุด
สามารถ
JHD PCB บริการใหม่ล่าสุดความสามารถในการประกอบและคุณสมบัติการทำประกันที่มีคุณภาพที่ถูกสร้างขึ้นในสินค้าที่เราผลิตทุก
ประสบการณ์
เมื่อมันมาถึงการสร้างของคุณที่คุณต้องการให้คู่คุณสามารถขึ้นอยู่กับ ทีมผู้บริหารของเรามีมากกว่า 8 ปีของความรู้อุตสาหกรรมรวม ทีมวิศวกรของเรามีประสบการณ์กว่า 5 ปี
ปกป้องผลประโยชน์ของคุณ
การปกป้องทรัพย์สินทางปัญญาของคุณเป็นหนึ่งในงาน! พนักงานของเราในการฝึกอบรมอาชีพทุกคนที่ทำงานภายใต้สัญญาความลับอย่างเคร่งครัดและรักษาเอกสารสำคัญของคุณที่พวกเขาจะเป็นของตัวเอง
มีความยืดหยุ่น
JHD PCB ภูมิใจตัวเองอยู่กับความสามารถของเราที่จะตัดโปรแกรมที่กำหนดเองประมาณความต้องการของลูกค้าของเรา JHD PCB ใช้เวลาในการรับฟังความต้องการทางธุรกิจที่ไม่ซ้ำกันของคุณแล้วออกไปเกินกว่าพวกเขา
เวลานำ
ตัวอย่าง: 3-4 วัน
การผลิตมวล: 7-15 วัน (ขึ้นอยู่กับปริมาณ)
เงื่อนไขการชำระเงิน
T / T, Western Union
การบรรจุและการจัดส่ง
แพคเกจสูญญากาศในกล่อง

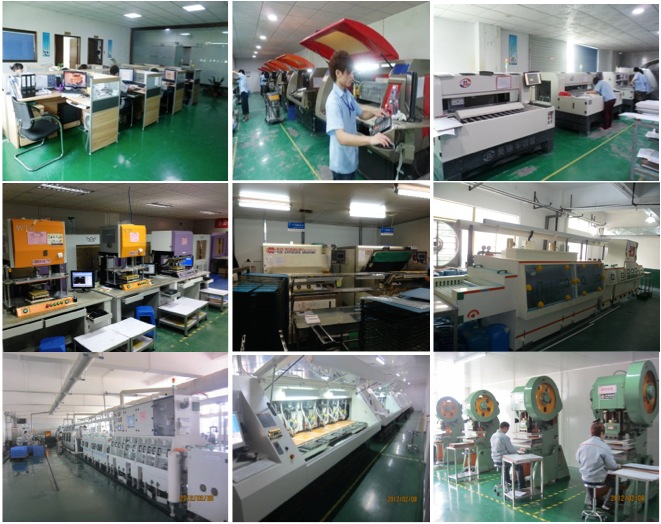

ความสามารถในโรงงาน
ชิ้น | สามารถในการผลิต |
การรักษาพื้นผิว | OSP |
PCB ประเภทเลเยอร์ | ด้านเดียวสองด้าน |
แม็กซ์ การทำงานแผงขนาด | 1500mm * 600mm |
นาที. การทำงานแผงขนาด | 4mm * 4mm |
AL พื้นผิวหนา | 0.3mm-4mm |
นาที. ความกว้างของสื่อนำไฟฟ้า | 0.15mm |
นาที. ระยะห่างตัวนำ | 0.15mm |
นาที. ขนาดรูเจาะ | 0.2mm |
แผ่นความอดทนความหนา | ± 0.1mm |
เสร็จสิ้นความอดทนแผง | ± 0.1mm |
การจัด V-Cut | ± 0.1mm |
หลุม Dia ความอดทน | ± 0.05mm |
หลุมความคลาดเคลื่อนตำแหน่ง | 0.076mm ± |
เสร็จสิ้นทองแดงหนา | 35um-105um (1oz-6oz) |
แกะสลักภายใต้การตัด | > / = 2.0 |
PTH และ Panel เทคนิคการชุบสม่ำเสมอ | > 90% |
Eing / Flash ทองหนา | 1-5u '' |
บัดกรีหนาหน้ากาก | 15um-35um |
นาที. สะพานหน้ากากประสาน | 0.076mm (3mil) |
หน้าจอไหม | สีขาว / ดำ (ขึ้นอยู่กับความต้องการของคุณ) |
การนำความร้อน | 1.0 ~ 20W / MK |
แรงดันทน | AC 2000V ดีซี 1500 ~ 4000V |
ภาพรวม JHD PCB บริษัท
PCB JHD ในแสงธรรมมืออาชีพ
เคล็ดลับในการสั่งซื้อ
หากคุณต้องการที่จะซื้อ PCB ของเราคุณควรให้ไฟล์อย่างเป็นทางการ Gerber หรือไฟล์ * .pcb หรือสิ่งที่ต้องการ
B หากคุณต้องการที่จะซื้อโดยปริมาณมากกรุณาสอบถาม Mr.Hank
C หากคุณต้องการที่จะซื้อ PCBA ที่คุณควรให้ไฟล์ Gerber, ไฟล์ * .pcb รายการ BOM ฯลฯ
D หากคุณต้องการที่จะทำซ้ำบอร์ด PCB บาง exsited สำหรับคุณโปรดแรกที่ให้ภาพชัดเจนมากแล้วถ้าคุณมีความพึงพอใจกับคำพูดที่เราคาดไว้แล้วส่งสิ่งที่จริงเพื่อให้เราสามารถโคลนมันสำหรับคุณ
E หากไม่มีการข้างต้นสามารถช่วยให้คุณโปรดติดต่อเราโดยตรงโดย Skype, QQ หรืออีเมล เรามีความยินดีมากที่จะตอบคำถามที่คุณถามความพึงพอใจของคุณเป็นปลายทางสุดท้ายของเรา
JHD PCB อยากจะเป็นพันธมิตรที่เชื่อถือได้ของคุณในอนาคตอันใกล้!
