บทนำ
หลายแผงวงจรพิมพ์ (PCB) เป็นตัวแทนของวิวัฒนาการที่สำคัญต่อไปในด้านเทคโนโลยีการผลิต จากแพลตฟอร์มฐานของสองด้านชุบผ่านมาวิธีการที่มีความซับซ้อนมากและซับซ้อนที่อีกครั้งจะช่วยให้นักออกแบบแผงวงจรช่วงแบบไดนามิกของการเชื่อมต่อและการใช้งาน
หลายแผงวงจรไฟฟ้าเป็นสิ่งจำเป็นในการก้าวหน้าของคอมพิวเตอร์ที่ทันสมัย การก่อสร้างพื้นฐานหรือ PCB และการผลิตมีความคล้ายคลึงกับการผลิตชิปไมโครกับขนาดแมโคร ช่วงของการผสมวัสดุที่เป็นที่กว้างขวางจากแก้วอีพ็อกซี่พื้นฐานในการเติมเซรามิกที่แปลกใหม่ Multilayer สามารถสร้างขึ้นบนเซรามิก, ทองแดงและอลูมิเนียม VIAS คนตาบอดและฝังที่มีการผลิตโดยทั่วไปพร้อมกับแผ่นผ่านทางเทคโนโลยี
ขั้นตอนการผลิต
1. สารเคมีทำความสะอาด
เพื่อให้ได้รูปแบบการแกะสลักที่มีคุณภาพดีก็เป็นสิ่งจำเป็นเพื่อให้แน่ใจว่าพันธบัตรที่แข็งแกร่งของการต่อต้านและชั้นพื้นผิวพื้นผิวหรือผิวชั้นออกไซด์น้ำมันฝุ่นลายนิ้วมือและสิ่งสกปรกอื่น ๆ ดังนั้นก่อนที่จะต่อต้านชั้นถูกนำมาใช้ครั้งแรกกับพื้นผิวของคณะกรรมการและพื้นผิวทองแดงฟอยล์ทำความสะอาดชั้นหยาบถึงระดับหนึ่ง
แผ่นภายใน: เริ่มสี่แผงภายใน (ที่สองและสามชั้น) เป็นครั้งแรกที่ต้องทำ แผ่นด้านในทำจากไฟเบอร์กลาสและอีพ็อกซี่เรซินที่ใช้คอมโพสิตพื้นผิวด้านบนและด้านล่างของแผ่นทองแดง
2. ตัดแผ่นฟิล์มสีแห้งตกสะเก็ด
เคลือบสารไวแสง A: เราต้องทำให้รูปร่างของแผ่นชั้นในครั้งแรกที่เราติดฟิล์มแห้ง (ต้านทานไวแสง) กว่าแผ่นชั้นใน ฟิล์มแห้งเป็นโพลีเอสเตอร์ฟิล์มบางฟิล์มไวแสงและเอทิลีนฟิล์มป้องกันประกอบด้วยสามส่วน เมื่อฟอยล์ฟิล์มแห้งเริ่มต้นด้วยฟิล์มป้องกันเอทิลีนจะปอกเปลือกออกแล้วภายใต้เงื่อนไขของความร้อนและความดันในหนังแห้งจะถูกวางบนทองแดง
3. ภาพที่เปิดเผยและภาพพัฒนา
ที่ได้รับสาร: ในการฉายรังสียูวี, photoinitiators ดูดซับแสงสลายลงในอนุมูลริเริ่ม photopolymerization รุนแรงแล้ว polymerizing โมโนเมอร์ในการสร้างปฏิกิริยาเชื่อมขวางเป็นรูปที่ไม่ละลายน้ำเจือจางในการแก้ปัญหาด่างหลังจากปฏิกิริยาของโครงสร้างโพลิเมอร์ พอลิเมอที่จะดำเนินต่อไปเวลาในการสั่งซื้อเพื่อให้มั่นใจเสถียรภาพของกระบวนการที่ไม่ฉีกขาดทันทีหลังจากที่ภาพยนตร์เรื่องนี้ได้รับสารโพลีเอสเตอร์ควรจะอยู่นานกว่า 15 นาทีในการเกิดปฏิกิริยาพอลิเมอที่จะดำเนินการก่อนที่จะพัฒนาฟิล์มโพลีเอสเตอร์ฉีกขาด
ผู้พัฒนา: ปฏิกิริยาการแก้ปัญหากลุ่มที่ใช้งานบางส่วนยังไม่ได้ถ่ายของภาพยนตร์แสงที่มีความเจือจางด่างละลายในเรื่องการผลิตที่ละลายลงทิ้งแข็งแล้วโดยเชื่อมขวางส่วนรูปแบบแสง
4. ทองแดงกัด
ในกระดานพิมพ์ยืดหยุ่นหรือกระบวนการผลิตที่คณะกรรมการพิมพ์ปฏิกิริยาเคมีส่วนฟอยล์ทองแดงจะไม่ถูกลบออกเพื่อให้เป็นไปในรูปแบบรูปแบบวงจรที่ต้องการของทองแดงใต้ไวแสงที่ไม่ได้แกะสลักผลกระทบสะสม
5. Strip ต่อต้านและโพสต์กัด Punch & AOI การตรวจสอบและออกไซด์
วัตถุประสงค์ของหนังเรื่องนี้คือการกัดคณะกรรมการเก็บไว้หลังจากล้างต่อต้านชั้นเพื่อให้สัมผัสทองแดงต่อไปนี้ "ตะกรันภาพยนตร์เรื่อง" การกรองและการรีไซเคิลของเสียจะถูกกำจัดอย่างถูกต้อง ถ้าคุณไปหลังจากที่ภาพยนตร์เรื่องสามารถล้างทำความสะอาดอย่างสมบูรณ์คุณอาจพิจารณาไม่ดอง ในที่สุดคณะกรรมการจะแห้งสนิทหลังจากล้างหลีกเลี่ยงความชื้นที่เหลือ
6. layup กับ prepreg
ก่อนที่จะเข้าเครื่องดันจำเป็นที่จะต้องใช้ทั้งหมดของวัสดุหลายพร้อมที่จะแพ็ค (Lay-ขึ้นไป) นอกจากนี้ในการจับภายในงานได้รับการออกซิไดซ์ แต่ยังคงต้องมีฟิล์มป้องกัน (Prepreg) - อีพ็อกซี่เรซินใยแก้ว บทบาทของ laminations เป็นคำสั่งบางอย่างไปยังคณะกรรมการปกคลุมด้วยฟิล์มป้องกันตั้งแต่ซ้อนกันและอยู่ระหว่างแผ่นพื้น
7. layup ด้วยกระดาษฟอยล์ทองแดงและเครื่องดูดฝุ่นเคลือบกด
ฟอยล์ - ที่จะนำเสนอแผ่นภายในและจากนั้นปกคลุมด้วยชั้นของฟอยล์ทองแดงทั้งสองด้านแล้วดันหลาย (ภายในระยะเวลาคงที่ของเวลาที่จำเป็นในการวัดอุณหภูมิและการอัดขึ้นรูปความดัน) ถูกระบายความร้อนที่อุณหภูมิห้องหลังจากเสร็จสิ้นการ ที่เหลือเป็นแผ่นหลายชั้นด้วยกัน
8. เจาะ CNC
ภายใต้เงื่อนไขของความแม่นยำด้านในเจาะขุดเจาะ CNC ขึ้นอยู่กับโหมด เจาะความแม่นยำสูงเพื่อให้มั่นใจว่าหลุมอยู่ในตำแหน่งที่ถูกต้อง
9. ไฟฟ้าทองแดง
เพื่อที่จะทำให้ผ่านหลุมระหว่างชั้นสามารถเปิด (มัดเรซินและไฟเบอร์กลาสของส่วนที่ไม่นำไฟฟ้าของผนังของ metallization หลุม) หลุมต้องกรอกทองแดง ขั้นตอนแรกคือชั้นบาง ๆ ของชุบทองแดงในหลุมขั้นตอนนี้จะเกิดปฏิกิริยาทางเคมีอย่างสมบูรณ์ สุดท้ายความหนาทองแดงชุบ 50 นิ้วล้าน
10. แผ่น Cut & Dry ฟิล์มเคลือบ
เคลือบสารไวแสง: เรามีหนึ่งในการเคลือบผิวด้านนอกของน้ํายาไวแสง
11. Mage เปิดเผยและภาพพัฒนา
การสัมผัสและการพัฒนาด้านนอก
12. แบบ Electro เทคนิคการชุบทองแดง
นี้ได้กลายเป็นทองแดงรองวัตถุประสงค์หลักคือให้ข้นสายทองแดงและทองแดง VIAS หนา
13. แบบ Electro ดีบุกชุบจุดเชื่อม
วัตถุประสงค์หลักคือการแกะสลักต่อต้านปกป้องมันครอบคลุมตัวนำทองแดงจะไม่ถูกโจมตี (การป้องกันภายในของสายทองแดงและ VIAS) ในการกัดกร่อนด่างทองแดง
14. Strip ต่อต้าน
เรารู้อยู่แล้วว่าจุดประสงค์เพียงแค่ใช้วิธีการทางเคมี, พื้นผิวของทองแดงเป็นที่เปิดเผย
15. ทองแดงกัด
เรารู้ว่าจุดประสงค์ของการปกป้องดีบุกฟอยล์สลักบางส่วนดังต่อไปนี้
16. LPI เคลือบด้านที่ 1 และแทคแห้ง & LPI เคลือบด้าน 2 & Tack แห้ง & ภาพที่เปิดเผยและภาพพัฒนาและหน้ากากประสานการรักษาความร้อน
หน้ากากประสานสัมผัสกับแผ่นที่ใช้ก็มักจะบอกว่าน้ำมันสีเขียว, สีน้ำมันเป็นจริงขุดหลุมในสีเขียว, น้ำมันสีเขียวไม่จำเป็นต้องครอบคลุมแผ่นและพื้นที่สัมผัสอื่น ๆ ทำความสะอาดที่เหมาะสมจะได้รับลักษณะพื้นผิวที่เหมาะสม
17. เสร็จสิ้นพื้นผิว
HASL ประสานเคลือบ HAL (ที่รู้จักกันทั่วไปว่าเป็น HAL) กระบวนการจุ่มลงเป็นครั้งแรกในฟลักซ์ PCB แล้วจุ่มในประสานหลอมเหลวและจากระหว่างสองมีดอากาศอัดอากาศด้วยมีดในอากาศร้อนที่จะระเบิดออกประสานส่วนเกินบนวงจรพิมพ์ รีด, ในเวลาเดียวกันกำจัดหลุมบัดกรีโลหะส่วนเกินส่งผลให้สดใสเรียบเคลือบโลหะบัดกรีเครื่องแบบ
ลายนิ้วมือทองวัตถุประสงค์การออกแบบการเชื่อมต่อขอบเสียบเชื่อมต่อการส่งออกต่างประเทศคณะกรรมการประสานงานและดังนั้นจึงจำเป็นที่จะโกงกระบวนการ เลือกทองเพราะที่เหนือกว่าการนำและการเกิดออกซิเดชันต้านทาน แต่เนื่องจากค่าใช้จ่ายของทองใช้เฉพาะกับการโกงสูงดังนั้นทองท้องถิ่นหรือชุบสารเคมี
รายละเอียดสินค้า:
การชำระเงิน:
|
แสงสูง: | รวดเร็ว PCB ต้นแบบสี่ชั้น PCB,four layer pcb |
---|

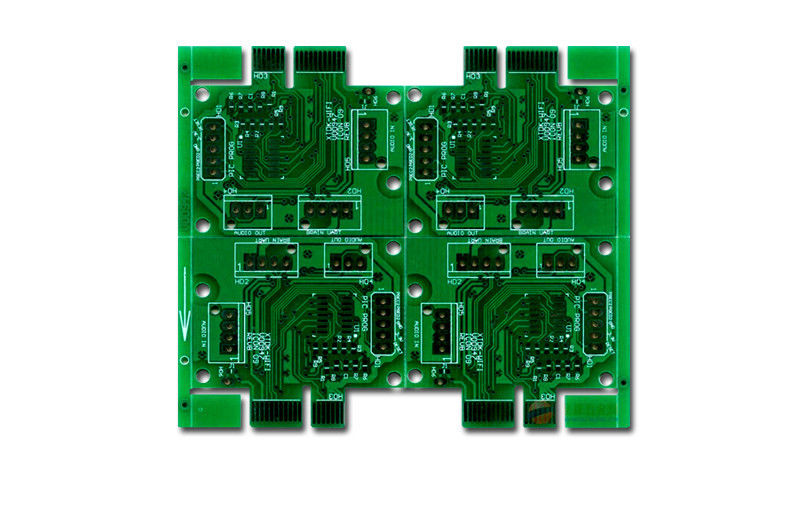

1 ออนซ์บอร์ดความหนา FR4 4 ชั้น PCB / มัลติเลเยอร์ PCB บริการการผลิต
> ยี่ห้อสินค้า: ตะวันออก PCB
> วัสดุ: FR4
> ชั้นนับ: 4 ชั้น
> บอร์ดความหนา: 1.6 มม
> ความหนาทองแดง: 1oz
> เสร็จสิ้นพื้นผิว: แช่ทอง
> บัดกรีหน้ากาก: ฟ้า (ด้านบนและด้าน ธ ปท)
> สกรีน: หน้าจอสีขาว (ด้านบนและด้าน ธ ปท)
> เจาะ Min / แผ่น: 0.3mm / 0.5mm
> อื่น ๆ :
> รับรอง: UL, RoHS, ISO9001,
ISO14001, TS16949
ข้อกำหนดและการบริการรวมไปถึง:
•บริการออกแบบทางเทคนิคและที่ปรึกษา
•เดียวและสองด้าน (ทั้ง NPTH และ PTH)
• Multlayers
•สังกะสีร้อน / ตะกั่วบัดกรี
•ตะกั่วเวอร์เป็นไปตามมาตรฐาน
•ทองหรือสีเงินแช่
•นิ้วมือทอง
•ไฟฟ้าทองแดง, ดีบุกหรือสีเงิน
• Stencils SMT
•หน้ากาก Peelable
• PCB อุปทานแผงลามิเนต
•ฟิล์มลามิเนตไวต่อแสง
•การทดสอบระบบไฟฟ้า
• V เกณฑ์การให้คะแนน
•บริการต้นแบบงบประมาณ
•เอาท์ซอร์สระหว่างประเทศ
• UL Certication
•การรับรอง QA สอดคล้อง
•ชุบรับรองผู้เชี่ยวชาญด้านการวัดความหนา
การประยุกต์ใช้หลัก:
> อุตสาหกรรมการรักษาความปลอดภัย:
ระบบอาคารอัจฉริยะ Video อินเตอร์คอม, DVR, กล้องเครือข่ายอื่น ๆ
> อุปกรณ์การสื่อสาร:
CDMA อุปกรณ์สวิตช์เครือข่ายการเข้าถึงและการอำนวยความสะดวกการส่งบรอดแบนด์ ฯลฯ
> อุปกรณ์ไฟฟ้า:
การตรวจสอบอุปกรณ์ไฟฟ้า, อุปกรณ์การฝึกอบรมพลังงานความถี่สูงสลับไฟฟ้า ฯลฯ
> อุปกรณ์เครือข่าย:
เซิร์ฟเวอร์เครือข่ายเราเตอร์ VDSL ฯลฯ
> อุปกรณ์คอมพิวเตอร์:
คอมพิวเตอร์ควบคุมอุตสาหกรรมเมนบอร์ดคอมพิวเตอร์ ฯลฯ
> เครื่องมือแพทย์:
นิวเคลียร์ด้วยคลื่นสนามแม่เหล็กเครื่องดนตรี (MRI), CT, Doppler สีจอภาพ ฯลฯ
> เทคโนโลยีที่ทันสมัย:
การบินและอวกาศขีปนาวุธเรดาร์และผลิตภัณฑ์ทางทหารอื่น ๆ
> เครื่องใช้ไฟฟ้า:
กล้องดิจิตอล, MP3, อิเล็กทรอนิกส์รถยนต์
ความสามารถในการ PCB
NO | ITEM | ความสามารถด้านเทคนิค |
1 | ชั้น | 1-28 ชั้น |
2 | วัสดุ | FR4, Hi-TG, โรเจอร์ส FPC อลูมิเนียม |
3 | คณะกรรมการความหนา | 0.2-5.0mm |
4 | เสร็จสิ้นทองแดงหนา | 1/2 ออนซ์ 1-5 ออนซ์ |
5 | นาที. เส้นความกว้าง / อวกาศ | 0.1mm (4mil) |
6 | นาที. S / M ลาด | 0.1mm (4mil) |
7 | นาที. ขนาดรู | 0.2mm (8mil) |
8 | สีหน้ากากประสาน | สีเขียว, สีฟ้า, สีดำ, สีขาว, สีเหลือง, สีม่วง, ฯลฯ |
9 | สกรีนสี | สีขาว, สีดำ, สีเหลือง |
10 | พื้นผิวเสร็จ | HAL (นำฟรี), ทอง Immersion, OSP |
11 | เทคโนโลยีอื่น ๆ | นิ้วทอง, หน้ากาก peelable ตาบอด / VIAS ข้ามไม่แสวงหาฝังควบคุมลักษณะสมรรถภาพ ฯลฯ |
12 | การทดสอบความน่าเชื่อถือ | บินทดสอบการสอบสวน / การทดสอบการติดตั้งการทดสอบสมรรถภาพการทดสอบ solderability หลุมทดสอบความต้านทาน ฯลฯ |
