ประเภทวัสดุ:
FR4, วัสดุที่ไม่ฮาโลเจน, อลูมิเนียมฐานคูเปอร์ฐานวัสดุความถี่สูง, ฟอยล์ทองแดงหนา 94 V0 (HB) PI วัสดุสูง TG: SL S1000-2, ITEQ: IT180
รักษาพื้นผิว: ฮาลแช่ทองแช่ดีบุก, เงินแช่ทองลายนิ้วมือ, OSP ฮาล (Immersion ทอง, OSP, เงินแช่แช่ TIN) + ลายนิ้วมือทอง
ใบสมัคร
ซีบีเอสจะนำไปใช้ช่วงกว้างของอุตสาหกรรมเทคโนโลยีขั้นสูงเช่น LED, การสื่อสารโทรคมนาคม, การใช้คอมพิวเตอร์, ไฟ, เครื่องเกม, การควบคุมอุตสาหกรรมไฟฟ้ารถยนต์และระดับ high-end อิเล็กทรอนิกส์สำหรับผู้บริโภค ฯลฯ โดยการทำงานต่อเนื่องและความพยายามในการตลาดการส่งออกสินค้าไปยังสหรัฐอเมริกาแคนาดามณฑลยุโรปแอฟริกาและประเทศในภูมิภาคเอเชียแปซิฟิกอื่น ๆ
คำถามที่พบบ่อย
สิ่งที่เป็นอยู่ขนาดหลุม?
14 mils 150 mils - 1 ล้านบาทเพิ่มขึ้นทีละ
150 mils 200 mils - เพิ่มทีละ 5 ล้านบาท
สูงกว่า 200 mils - หลุมจะถูกส่งออก
เราจะใช้การฝึกซ้อมในหน่วยอิมพีเรียล ไฟล์ที่ส่งในหน่วยเมตริก (mm) จะถูกแปลงเป็นหน่วยอิมพีเรียล (mils) และโค้งมนได้ถึงล้านบาทต่อไป
ฉันกำลังที่ใช้ในการออกแบบในหน่วยเมตริกในขณะที่เว็บไซต์ที่มีการระบุไว้ในหน่วยอิมพีเรียล มีแผนภูมิการแปลงฉันสามารถดู?
เมื่อขออ้างออนไลน์แบบฟอร์มใบเสนอราคาสามารถจัดการมิลลิเมตรหน่วยเช่นเดียวกับนิ้วสำหรับมิติ
ฉันจะระบุพิลึกภายใน / มิลลิ่งในการออกแบบของฉันได้อย่างไร
ทั้งหมดภายในพิลึก / ช่อง / Milling ควรมีการระบุในชั้นเดียวกันคือร่างที่คณะกรรมการ ที่ต่ำสุดที่ขนาดของช่อง routable เป็น 32 mils ในช่วงเวลาที่สั่งซื้อโปรดระบุความต้องการนี้ใน "คำขอพิเศษ" ส่วนเพื่อให้วิศวกร CAM ของเราคือการตระหนักถึงมัน นี้ไม่ได้เป็นสิ่งที่เรามักจะพบ - เพื่อให้มีโอกาสที่เราอาจจะมองข้ามมัน ให้แน่ใจว่าเป็นที่เรารู้จักกัน
รายละเอียดสินค้า:
การชำระเงิน:
|
วัสดุ: | fr4 | ไม่มีเลเยอร์: | 2 |
---|---|---|---|
เสร็จสิ้นพื้นผิว: | ENIG | ความหนาของคณะกรรมการ: | 0.8 มม. |
ความหนาของทองแดง: | 1 ออนซ์ | Soldermask: | สีเขียว |
หมึกผ่านผ้าไหม: | สีขาว | ||
เน้น: | Prototype PCB Fabrication,แผงวงจรต้นแบบ |

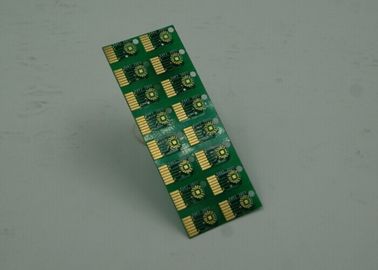

ต้นแบบนิ้วมือทอง PCB บอร์ด ENIG ชุบ FR4 สีเขียว Solder Masking
ความสามารถ
ต้นแบบความแม่นยำสูง | การผลิตจำนวนมากของ PCB | ||
Max Layers | 1-28 ชั้น | 1-14 ชั้น | |
MIN Line width (mil) | 3mil | 4mil | |
พื้นที่ MIN Line (ล้าน) | 3mil | 4mil | |
Min ผ่าน (เจาะกล) | ความหนาของแผ่นหนา 1.2 มิลลิเมตร | 0.15mm | 0.2mm |
ความหนาของกระดาน 2.5 มิลลิเมตร | 0.2mm | 0.3mm | |
ความหนาของบอร์ด> 2.5 มม | อัตราส่วนRation≤13: 1 | อัตราส่วนRation≤13: 1 | |
อัตราส่วนมุมมอง | อัตราส่วนRation≤13: 1 | อัตราส่วนRation≤13: 1 | |
ความหนาของบอร์ด | MAX | 8mm | 7mm |
นาที | 2 ชั้น: 0.2 มม. 4 ชั้น: 0.35 มม. 6 ชั้น: 0.55 มม. 8 ชั้น: 0.7 มม. 10 ชั้น: 0.9 มม. | 2 ชั้น: 0.2 มม. 4 ชั้น: 0.4 มม. 6 ชั้น: 0.6 มม. 8 ชั้น: 0.8 มม | |
ขนาดบอร์ด MAX | 610 * 1200 | 610 * 1200 | |
ความหนาของทองแดงสูงสุด | 0.5-6oz | 0.5-6oz | |
Immersion Gold / ความหนาของแผ่นทองคำ | Immersion Gold: Au, 1-8u " | ||
รูหนาทองแดง | 25um 1mil | 25um 1mil | |
ความอดทน | ความหนาของบอร์ด | ความหนาของกระดาน 0.11 มม.: +/- 0.1 มม | ความหนาของกระดาน 0.11 มม.: +/- 0.1 มม |
กำหนดความคลาดเคลื่อน | ≤100mm +/- 0.1mm | ≤100mm +/- 0.13mm | |
ความต้านทาน | ± 10% | ± 10% | |
สะพานหน้ากากประสาน MIN | 0.08mm | 0.10 | |
การเชื่อมต่อ Vias ความสามารถ | 0.25mm - 0.60mm | 0.70mm - 1.00mm |
ใบสมัคร
PCBs ใช้กับอุตสาหกรรมที่มีเทคโนโลยีสูงเช่น LED, โทรคมนาคม, แอพพลิเคชั่นคอมพิวเตอร์, แสง, เครื่องเกม, การควบคุมอุตสาหกรรม, พลังงาน, รถยนต์และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคระดับไฮเอนด์, ect โดยไม่หยุดทำงานและความพยายามในการตลาดการส่งออกผลิตภัณฑ์ไปยังอเมริกาแคนาดายุโรปมณฑลแอฟริกาและประเทศในเอเชียแปซิฟิกอื่น ๆ
ลักษณะ
1. ผู้ผลิต PCB และ PCB มืออาชีพที่เชี่ยวชาญด้าน PCB แบบด้านเดียว PCB แบบสองด้าน PCB หลายชั้น PCB layout และการออกแบบและการประกอบ PCB
2. ชนิดวัสดุ: FR4, วัสดุที่ไม่ใช่ฮาโลเจน, ฐานอลูมิเนียม, ฐาน Cooper, วัสดุความถี่สูง, ฟอยล์ทองแดงหนา, 94-V0 (HB), วัสดุ PI, HIGH TG: SL S1000-2, ITEQ: IT180
3. การรักษาพื้นผิว: HAL, Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger, OSP, HAL (Immersion Gold, OSP, Immersion เงิน, Immersion Tin) + Gold Finger
