ขั้นตอนการทดสอบสำหรับ PCB คณะกรรมการ
--- เราดำเนินการที่มีคุณภาพหลายขั้นตอนมั่นใจก่อนที่จะส่งออกบอร์ด PCB ใด ๆ เหล่านี้รวมถึง:
* การตรวจสอบภาพ
* สอบสวนบิน
* เตียงของเล็บ
· * ควบคุมความต้านทาน
· * การตรวจสอบความสามารถในการประสาน
* กล้องจุลทรรศน์ metallograghic ดิจิตอล
· * AOI (อัตโนมัติตรวจสอบแสง)
ข้อกำหนดรายละเอียดสำหรับการผลิต PCB
--- ข้อกำหนดทางเทคนิคสำหรับการประกอบวงจร:
* เทคโนโลยีบัดกรีพื้นผิวติดตั้งและผ่านหลุมมืออาชีพ
* ขนาดต่างๆเช่นเทคโนโลยี SMT 1206,0805,0603 ส่วนประกอบ
* ไอซีที (ในการทดสอบวงจร) FCT (Functional ทดสอบวงจร) เทคโนโลยี
* การประกอบวงจรด้วยมาตรฐาน UL, CE, FCC, Rohs อนุมัติ
* ไนโตรเจนก๊าซ reflow เทคโนโลยีสำหรับการบัดกรี SMT
* มาตรฐานสูง SMT และบัดกรีสายการประกอบ
* คณะกรรมการความหนาแน่นสูงที่เชื่อมต่อกำลังการผลิตเทคโนโลยีตำแหน่ง
การรักษาพื้นผิว
HAL ปราศจากสารตะกั่ว
ชุบทอง (1-30 ไมโครนิ้ว)
OSP
เทคนิคการชุบสีเงิน
บริสุทธิ์ดีบุกชุบจุดเชื่อม
แช่ดีบุก
ทองแช่
นิ้วทอง
บริการอื่น ๆ :
A) เรามีวัสดุพิเศษมากที่สุดเท่าที่โรเจอร์ส, เทฟลอน Taconic, FR-4 TG สูงเซรามิกในสต็อก ยินดีต้อนรับสู่ส่งคำถามของคุณ
B) เรายังมีส่วนประกอบจัดหาออกแบบ PCB, PCB สำเนาภาพวาด PCB แผงวงจร PCB และอื่น ๆ
รายละเอียดสินค้า:
การชำระเงิน:
|
| เน้น: | PCB พลังงานสูงเหยียบ LED PCB,Cree LED PCB |
||
|---|---|---|---|

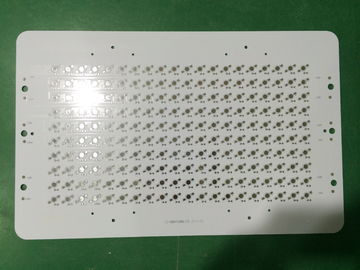

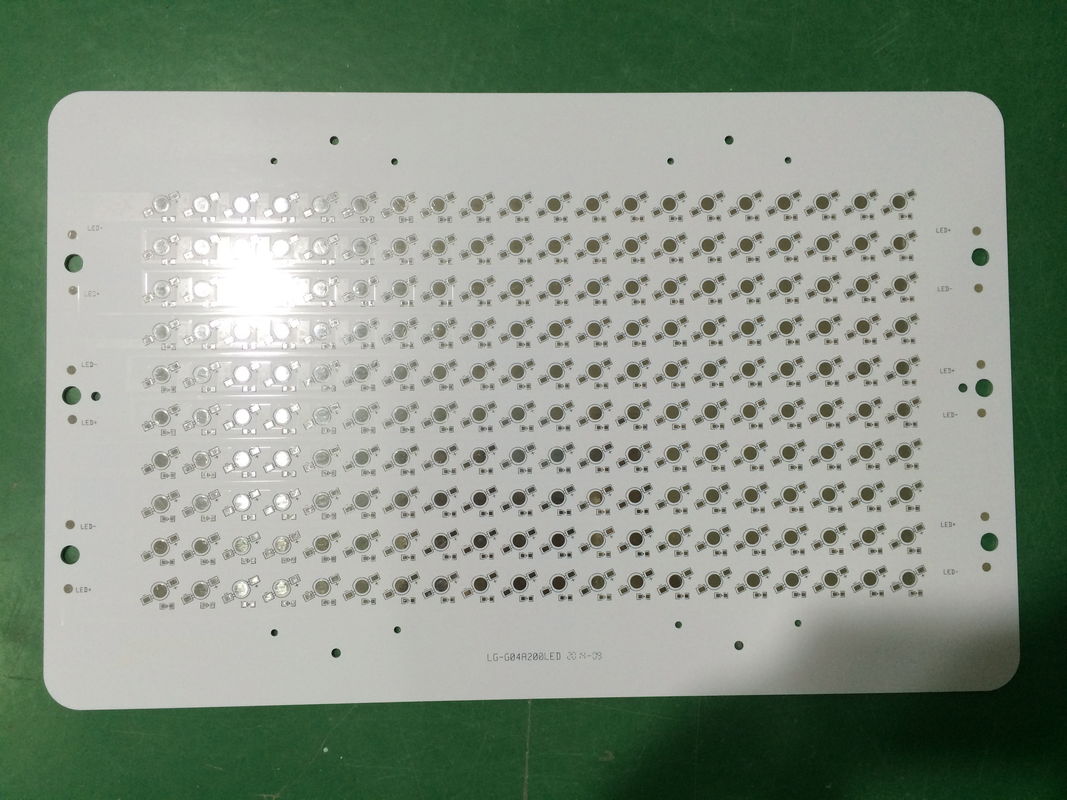

พลังงานสูงระดับมืออาชีพ LED บอร์ด PCB ด้านเดียวกับ FR4 / CEM1 / CEM3 ฐาน
การผลิต PCB มืออาชีพ
วัสดุฐาน: อลูมิเนียม / FR4 / CEM1 / CEM3
ชั้น: ชั้น 1/2 ชั้น
คณะกรรมการความหนา: 0.3-3mm
Min.Board ขนาด: 4x4mm
Max.Board ขนาด: 1500x600mm
ชั้นทองแดง: 1oz / 2oz / 3oz
หน้ากากประสาน: สีขาว / สีดำ / สีฟ้า / สีแดง
ซิลค์สกรีน: สีดำ / ขาว
พื้นผิว: LF HAL / HAL / OSP / ทองแช่ / ชุบเงิน
เค้าร่างข้อมูลส่วนตัว: CNC เส้นทาง / V-Cut / เครื่องเจาะ
ทั้งหมดของพารามิเตอร์ที่สามารถปรับแต่ง!
การประกอบวงจรมืออาชีพ:
มืออาชีพพื้นผิวติดตั้งและเทคโนโลยีบัดกรีผ่านหลุม
ขนาดต่างๆเช่นเทคโนโลยี SMT 1206,0805,0603 ส่วนประกอบ
(ฟังก์ชั่นทดสอบวงจร) เทคโนโลยีไอซีที (ในการทดสอบวงจร) FCT
PCB Assembly ด้วย UL, CE, FCC, Rohs อนุมัติ
ไนโตรเจน reflow ก๊าซเทคโนโลยีสำหรับการบัดกรี SMT
มาตรฐานสูง SMT และบัดกรีสายการประกอบ
คณะกรรมการความหนาแน่นสูงที่เชื่อมต่อกำลังการผลิตเทคโนโลยีตำแหน่ง
ประกอบ PCB สำหรับคุณนะคลิกที่นี่
ต้องการคุณภาพของเรา:
ขณะนี้เรากำลังดำเนินการระบบคุณภาพระดับสากลรวมถึง: UL (E465880), TS16949, ISO14001, ISO9001
เป้าหมายคุณภาพ:
ส่งมอบตรงเวลา: ≥98%;
คู่ยอมรับคณะกรรมการชั้น: ≥97%
สี่ชั้นยอมรับคณะกรรมการ: ≥95%
หกชั้นยอมรับคณะกรรมการ: ≥92%
แปดชั้นยอมรับคณะกรรมการ: ≥88%
สิบชั้นยอมรับคณะกรรมการ: ≥85%
ความพึงพอใจของลูกค้า: ≥98%
อัตราการร้องเรียน / อัตราการปฏิเสธ: ≤ 1%
นโยบายสิ่งแวดล้อมของเรา:
เรามุ่งมั่นที่จะ:
ปฏิบัติตามกฎระเบียบด้านสิ่งแวดล้อม
ป้องกันการเกิดอุบัติเหตุใด ๆ ด้านสิ่งแวดล้อม
ป้องกันมลพิษและลดการสูญเสีย
ลดการใช้ทรัพยากร
การศึกษาของพนักงานของเราในการรับรู้ของการคุ้มครองสิ่งแวดล้อม
ตั้งค่าระบบการจัดการสิ่งแวดล้อมและเสริมสร้างนโยบายด้านสิ่งแวดล้อม
การปฏิบัติตามมาตรฐาน RoHS และนำฟรี
การประยุกต์ใช้งาน
มันสามารถใช้ 2835,5630,3014,5050,3525 เหยียบ Nichia, ไฟ LED Osram
สำหรับทุกชนิดของหลอดไฟ LED
เวลานำ
ตัวอย่าง: 3-4 วัน
การผลิตมวล: 7-15 วัน (ขึ้นอยู่กับปริมาณ)
เงื่อนไขการชำระเงิน
T / T, Western Union
การบรรจุและการจัดส่ง
แพคเกจสูญญากาศในกล่อง

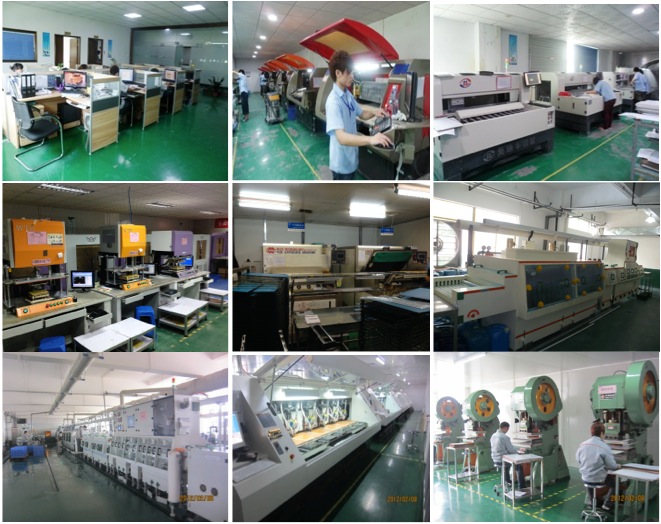

ความสามารถในโรงงาน
ชิ้น | สามารถในการผลิต |
การรักษาพื้นผิว | OSP |
PCB ประเภทเลเยอร์ | ด้านเดียวสองด้าน |
แม็กซ์ การทำงานแผงขนาด | 1500mm * 600mm |
นาที. การทำงานแผงขนาด | 4mm * 4mm |
AL พื้นผิวหนา | 0.3mm-4mm |
นาที. ความกว้างของสื่อนำไฟฟ้า | 0.15mm |
นาที. ระยะห่างตัวนำ | 0.15mm |
นาที. ขนาดรูเจาะ | 0.2mm |
แผ่นความอดทนความหนา | ± 0.1mm |
เสร็จสิ้นความอดทนแผง | ± 0.1mm |
การจัด V-Cut | ± 0.1mm |
หลุม Dia ความอดทน | ± 0.05mm |
หลุมความคลาดเคลื่อนตำแหน่ง | 0.076mm ± |
เสร็จสิ้นทองแดงหนา | 35um-105um (1oz-6oz) |
แกะสลักภายใต้การตัด | > / = 2.0 |
PTH และ Panel เทคนิคการชุบสม่ำเสมอ | > 90% |
Eing / Flash ทองหนา | 1-5u '' |
บัดกรีหนาหน้ากาก | 15um-35um |
นาที. สะพานหน้ากากประสาน | 0.076mm (3mil) |
หน้าจอไหม | สีขาว / ดำ (ขึ้นอยู่กับความต้องการของคุณ) |
การนำความร้อน | 1.0 ~ 20W / MK |
แรงดันทน | AC 2000V ดีซี 1500 ~ 4000V |
ภาพรวม JHD PCB บริษัท
PCB JHD ในแสงธรรมมืออาชีพ
เคล็ดลับในการสั่งซื้อ
หากคุณต้องการที่จะซื้อ PCB ของเราคุณควรให้ไฟล์อย่างเป็นทางการ Gerber หรือไฟล์ * .pcb หรือสิ่งที่ต้องการ
B หากคุณต้องการที่จะซื้อโดยปริมาณมากกรุณาสอบถามจากตารางเมตร
C หากคุณต้องการที่จะซื้อ PCBA ที่คุณควรให้ไฟล์ Gerber, ไฟล์ * .pcb รายการ BOM ฯลฯ
D หากคุณต้องการที่จะทำซ้ำบอร์ด PCB บาง exsited สำหรับคุณโปรดแรกที่ให้ภาพชัดเจนมากแล้วถ้าคุณมีความพึงพอใจกับคำพูดที่เราคาดไว้แล้วส่งสิ่งที่จริงเพื่อให้เราสามารถโคลนมันสำหรับคุณ
E หากไม่มีการข้างต้นสามารถช่วยให้คุณโปรดติดต่อเราโดยตรงโดย Skype, QQ หรืออีเมล เรามีความยินดีมากที่จะตอบคำถามที่คุณถามความพึงพอใจของคุณเป็นปลายทางสุดท้ายของเรา
JHD PCB อยากจะเป็นพันธมิตรที่เชื่อถือได้ของคุณในอนาคตอันใกล้!
