บทนำ:
ซีบีเอสดิ้นยังเป็นที่รู้จักวงจรพิมพ์ยืดหยุ่นหรืออุปกรณ์อิเล็กทรอนิกส์ที่มีความยืดหยุ่นให้ตัวเลือกมากขึ้นสำหรับนักออกแบบและวิศวกรเมื่อประกอบวงจรอิเล็กทรอนิกส์
พวกเขาจะสร้างจากวัสดุพลาสติกที่มีความยืดหยุ่นและมีประสิทธิภาพสูงมัก ธ เธเธฃซึ่งจะช่วยให้คณะกรรมการที่จะโค้งงอหรือ "ดิ้น" ระหว่างการใช้งาน ความยืดหยุ่นนี้จะเปิดพวกเขาขึ้นไปใช้ในหลากหลายของการใช้งาน
รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | สัตว์เลี้ยง | สีซ้อนทับ: | สีขาว |
|---|---|---|---|
| กาวด้านหลัง: | 3m | วงจร: | PCB |
| เน้น: | สวิตช์เมมเบรนปุ่มกด,สวิตช์คีย์บอร์ดเมมเบรน |
||

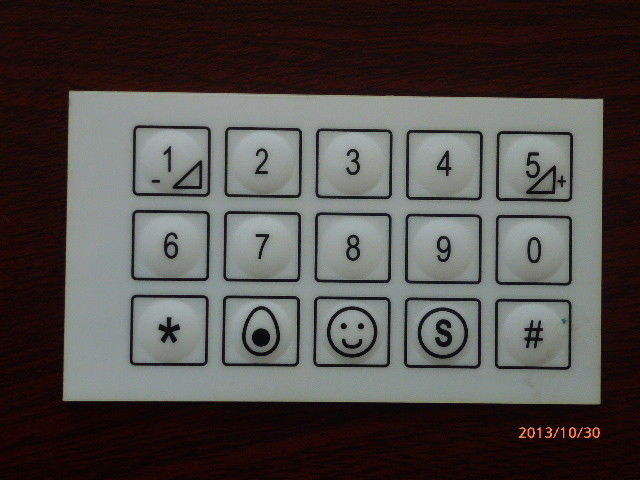

IPC มาตรฐานสวิทช์เมมเบรน PCB แบบยืดหยุ่นพร้อมกาว 3 มสำหรับโทรศัพท์มือถือ
รายละเอียดโดยย่อ:
ชนิด | PCB | ใบสมัคร | ผลิตภัณฑ์อิเล็กทรอนิกส์ |
สี | สีน้ำเงิน | ลักษณะ |
|
ความแข็งของเครื่อง | เข้มงวด | วาง | 1-26 |
วัสดุ | PET / PC | I nsulation Material | เรซินอินทรีย์ |
ฉัน nsulation ชั้น thichness | ทั่วไป | Antiflaming Specialty | VO |
เทคนิคการผลิต | กระดาษฟอยล์ Electrolytic | วัสดุเสริมแรง | ไฟเบอร์กลาส |
ฉนวนเรซิน | ฟีนอล | ตลาดส่งออก | ทั่วโลก |
รายละเอียด:
1. ฟอยล์ทองแดง (ทองแดงฟิล์ม)
ฟอยล์ทองแดง: โดยทั่วไปแบ่งออกเป็นสองชนิดของทองแดงไฟฟ้าและทองแดงรีดความหนาทั่วไป 1oz 1 / 2oz และ 1/3 ออนซ์
แผ่นฟิล์ม: ความหนาทั่วไปของ 1mil กับ 1 / 2mil สองชนิด
กาว (กาว): ความหนาตามความต้องการของลูกค้า
2. ฟิล์มป้องกันฟิล์ม (Cover Film)
ฟิล์มป้องกันฟิล์ม: ฉนวนกันความร้อนพื้นผิว ความหนาโดยทั่วไป 1 มิลลิลิตร 1/2 มิลลิลิตร
กาว (กาว): ความหนาตามความต้องการของลูกค้า
กาวยึดสะสมของสิ่งแปลกปลอมก่อนที่จะกดรูปทรงจากกระดาษ: หลีกเลี่ยง งานง่าย
3. Stiffener (ฟิล์ม PI Stiffener)
Stiffener: เสริมแรงทางกลของ FPC เพื่อให้งานยึดติดกับพื้น ความหนาทั่วไป 3 มิลลิลิตรถึง 9 มิลลิลิตร
รูปทรงจากกระดาษ: เพื่อหลีกเลี่ยงการสะสมกาวที่เป็นสิ่งแปลกปลอม
4. อีเอ็มไอ: ฟิล์มป้องกันไฟฟ้าสถิต, แผงวงจรป้องกันวงจรโดยปราศจากการแทรกแซงจากภายนอก (เป็นเขตแม่เหล็กไฟฟ้าที่แข็งแรงหรืออ่อนแอต่อโซนสัญญาณรบกวน)
การใช้งาน:
1. ไดรฟ์ดิสก์
ไม่ว่าฮาร์ดดิสก์หรือดิสเก็ตต์จะขึ้นอยู่กับความนุ่มนวลสูงของ FPC และความหนาของแผ่นบาง 0.1 มิลลิเมตรอ่านได้อย่างรวดเร็ว ทั้งพีซีหรือโน้ตบุ๊ค
2. หน้าจอคอมพิวเตอร์และ LCD
ใช้การกำหนดค่าหนึ่งบรรทัดของแผงวงจรแบบยืดหยุ่นและความหนาบาง สัญญาณดิจิตอลเข้าสู่ภาพผ่านหน้าจอ LCD
3. เครื่องเล่นซีดี
เน้นลักษณะการประกอบสามมิติของแผ่นวงจรไฟฟ้าแบบยืดหยุ่นและความหนาบาง ซีดีขนาดใหญ่ที่จะพกพา
4. โทรศัพท์มือถือ
มุ่งเน้นไปที่แผงวงจรมีน้ำหนักเบาน้ำหนักเบาและความหนาบาง มีประสิทธิภาพสามารถลดปริมาณผลิตภัณฑ์เชื่อมต่อแบตเตอรี่ไมโครโฟนและปุ่มต่างๆเข้าด้วยกันได้อย่างมีประสิทธิภาพ
5. แอพพลิเคชันล่าสุด
ฮาร์ดดิสก์ไดรฟ์ (HDDS, ฮาร์ดดิสก์ไดรฟ์) ของวงจรลอย (Su ensi. N cireuit) และส่วนประกอบของ xe packaging board ฯลฯ
ข้อมูลจำเพาะ
ตามคำขอ OEM / OEM
วัสดุ: ปี่ | 1 ล้าน |
ลูกบาศ์ก: | 1 ออนซ์ |
PI: | 1 ล้าน |
การรักษาพื้นผิว: | ชุบบริสุทธิ์ |
มิติรูต่ำสุด: | 0.3mm |
ความกว้างเชิงเส้นต่ำสุด: | 0.08mm |
ระยะทางเชิงเส้นต่ำสุด: | 0.08mm |
ความอดทนภายนอก: | +/- 0.05mm |
ความต้านทานการเชื่อม: | 280 มากกว่า 10 วินาที |
ความสามารถในการลอก: | 1.2kg / cm2 |
ความต้านทานความร้อน: | -200 ถึง +300 องศาเซลเซียส |
ความต้านทานต่อผิว: | 1.0 x 1011 |
Bandability: | เป็นไปตามมาตรฐาน IPC |
ทนต่อสารเคมี: | เป็นไปตามมาตรฐาน IPC |
