บทนำ
แข็งดิ้นแผงวงจรพิมพ์บอร์ดโดยใช้การรวมกันของเทคโนโลยีที่คณะกรรมการมีความยืดหยุ่นและแข็งในโปรแกรมประยุกต์ ผ้าดิ้นแข็งส่วนใหญ่ประกอบด้วยหลายชั้นของพื้นผิวที่มีความยืดหยุ่นวงจรที่แนบมากับหนึ่งหรือเข้มงวดมากขึ้นกระดานภายนอกและ / หรือภายในขึ้นอยู่กับการออกแบบของแอพลิเคชัน พื้นผิวมีความยืดหยุ่นได้รับการออกแบบที่จะอยู่ในสภาพคงที่ของเฟล็กซ์และมักจะเกิดขึ้นเป็นเส้นโค้งเกร็งในระหว่างการผลิตหรือการติดตั้ง
การออกแบบดิ้นแข็งมีความท้าทายมากขึ้นกว่าการออกแบบสภาพแวดล้อมกระดานแข็งทั่วไปเช่นบอร์ดเหล่านี้ได้รับการออกแบบในพื้นที่ 3 มิติซึ่งยังมีประสิทธิภาพเชิงพื้นที่มากขึ้น โดยความสามารถในการออกแบบสามมิติออกแบบดิ้นแข็งสามารถบิดพับและม้วนพื้นผิวคณะกรรมการที่มีความยืดหยุ่นเพื่อให้บรรลุรูปร่างที่ต้องการของพวกเขาสำหรับแพคเกจโปรแกรมประยุกต์สุดท้าย
ประเภทวัสดุ
FR-4, CEM-1, CEM-3, IMS สูง TG ความถี่สูง, ฮาโลเจนฟรี, ฐานอลูมิเนียมฐานโลหะหลัก
การรักษาพื้นผิว
HASL (LF) ทองแฟลช, ENIG, OSP (นำเข้ากันได้ฟรี), หมึกคาร์บอน
Peelable S / M, Immersion AG / ดีบุกชุบทองลายนิ้วมือนิ้ว ENIG ทอง
ขั้นตอนการผลิต
ไม่ว่าจะเป็นการผลิตที่เข้มงวดดิ้นต้นแบบหรือการผลิตในปริมาณที่กำหนดขนาดใหญ่แข็ง Flex PCB และผลิต PCB Assembly เทคโนโลยีที่ได้รับการพิสูจน์อย่างดีและมีความน่าเชื่อถือ ส่วน PCB ดิ้นเป็นสิ่งที่ดีโดยเฉพาะอย่างยิ่งในการเอาชนะพื้นที่และปัญหาเกี่ยวกับน้ำหนักองศาเชิงพื้นที่ของเสรีภาพ
พิจารณาอย่างรอบคอบของการแก้ปัญหาดิ้นแข็งและการประเมินความเหมาะสมของตัวเลือกที่มีอยู่ในขั้นต้นในขั้นตอนการออกแบบ PCB ดิ้นแข็งจะกลับผลประโยชน์ที่สำคัญ มันเป็นสิ่งสำคัญที่แข็ง Fabricator Flex PCB ที่มีส่วนเกี่ยวข้องในช่วงต้นขั้นตอนการออกแบบเพื่อให้แน่ใจว่าการออกแบบและส่วน Fab มีทั้งในการประสานงานและเพื่อรองรับความหลากหลายของผลิตภัณฑ์ขั้นสุดท้าย
เข้มงวดขั้นตอนการผลิตดิ้นยังเป็นที่ซับซ้อนมากขึ้นและใช้เวลานานกว่าการผลิตกระดานแข็ง ทุกองค์ประกอบที่มีความยืดหยุ่นของสภาดิ้นแข็งมีแตกต่างกันอย่างสิ้นเชิงในการจัดการ, การแกะสลักและการบัดกรีกระบวนการกว่าบอร์ด FR4 แข็ง
ใบสมัคร
LED, การสื่อสารโทรคมนาคม, การใช้คอมพิวเตอร์, ไฟ, เครื่องเกม, การควบคุมอุตสาหกรรมไฟฟ้ารถยนต์และระดับ high-end อิเล็กทรอนิกส์สำหรับผู้บริโภค ect.a
รายละเอียดสินค้า:
การชำระเงิน:
|

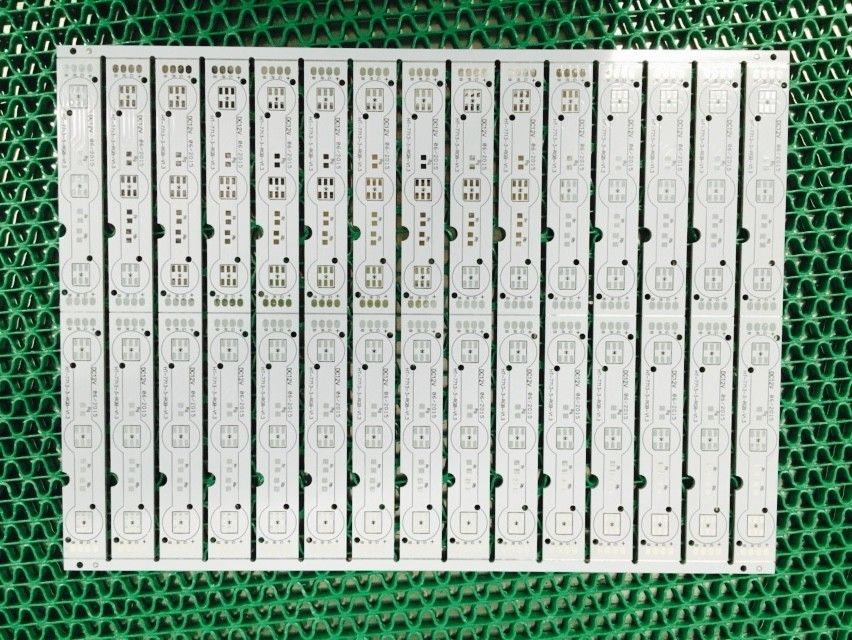

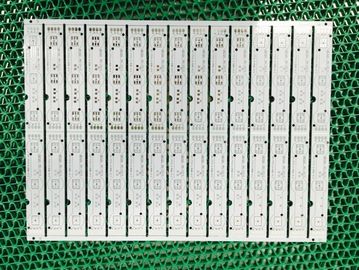

ความแม่นยำสูง LED อินฟราเรดบอร์ด PCB / อลูมิเนียมฐาน PCB Board
ข้อมูลจำเพาะทางเทคนิคสำหรับ PCB
จำนวนชั้น | 1,2,4 หรือ 6 ไม่เกิน 18 ชั้น |
ปริมาณการสั่งซื้อ | 1 ถึง 50,000 |
รูปร่างคณะกรรมการ | Retangular รอบสล็อตพิลึกซับซ้อนผิดปกติ |
ประเภทของคณะกรรมการ | แข็งยืดหยุ่นแข็งที่มีความยืดหยุ่น |
วัสดุคณะกรรมการ | FR-4 อีพ็อกซี่แก้ว, FR-4 สูง Tg, เป็นไปตาม RoHS, อลูมิเนียม, โรเจอร์ส ฯลฯ |
คณะกรรมการตัด | เฉือน V-คะแนนแท็บเส้นทาง |
คณะกรรมการความหนา | 0.2-4.0mm, Flex 0.01-0.25mm |
ทองแดงน้ำหนัก | 1.0, 1.5, 2.0 ออนซ์ |
หน้ากากประสาน | สองด้าน LPI สีเขียวนอกจากนี้ยังสนับสนุนสีแดง, สีขาว, สีเหลือง, สีฟ้า, สีดำ |
หน้าจอไหม | สองด้านหรือด้านเดียวในสีขาว, สีเหลือง, สีดำหรือเชิงลบ |
Silk Screen นาทีความกว้างของสาย | 0.006 '' หรือ 0.15 มม |
แม็กซ์ขนาดคณะกรรมการ | 20 นิ้ว * 20inch หรือ 500mm * 500mm |
นาที Trace / Gap | 0.10 หรือ 4mils |
นาทีเจาะรูขนาดเส้นผ่าศูนย์กลาง | 0.01 '', 0.25mm หรือ 10mils |
พื้นผิว | HASL, นิกเกิ้ล, Immersion ทอง, Immersion กระป๋องแช่เงิน, OSP ฯลฯ |
คณะกรรมการความอดทนความหนา | ± 10% |
ความอดทนทองแดงน้ำหนัก | ± 0.25 ออนซ์ |
ความกว้างสล็อตน้อยที่สุด | 0.12 '', 3.0mm หรือ 120mils |
ความลึก V-คะแนน | 20-25% ของความหนาของคณะกรรมการ |
รูปแบบเอกสารการออกแบบไฟล์ | Gerber RS-274,274D อินทรีและของ AutoCAD DXF, DWG |
ความสามารถ PCB Assembly
ปริมาณ | ต้นแบบและการประกอบวงจรระดับเสียงต่ำจากวันที่ 1 คณะกรรมการ 250 เป็นพิเศษหรือเพิ่มขึ้นถึง 1000 |
ประเภทของสภา | SMT Thru-หลุม |
ประเภทบัดกรี | ละลายน้ำได้วางประสานสารตะกั่วและตะกั่วฟรี |
ส่วนประกอบ | เรื่อย ๆ ลงไปที่ 0201 ขนาด BGA และ VFBGA leadless ชิปผู้ให้บริการ / ซีเอสพี สมัชชา SMT สองด้าน ปรับระดับเสียงเพื่อ 0.8mils ซ่อมและ BGA Reball ส่วนการกำจัดและการเปลี่ยน |
คณะเปลือยขนาด | ขนาดเล็กที่สุด: 0.25 * 0.25 นิ้ว ที่ใหญ่ที่สุด: 20 * 20 นิ้ว |
รูปแบบเอกสารไฟล์ | ค่าวัสดุ ไฟล์ Gerber Pick-N-เพลสไฟล์ |
ประเภทของบริการ | Turn-Key บางส่วนเทิร์นคีย์หรือฝากขาย |
บรรจุภัณฑ์สำหรับชิ้น | เทปตัดหลอดม้วน, อะไหล่หลวม |
เปิดเวลา | บริการวันเดียวกันที่จะให้บริการ 15 วัน |
การทดสอบ | บิน Probe ทดสอบเอ็กซ์เรย์ตรวจสอบ AOI ทดสอบ |
ขั้นตอนการประกอบ PCB | เจาะ ----- ----- ที่ได้รับการชุบจุดเชื่อม ----- Etaching & การปอก ----- ----- เจาะทดสอบระบบไฟฟ้า ----- ----- SMT บัดกรีคลื่น --- --Assembling ----- ----- ICT ทดสอบฟังก์ชั่น ----- อุณหภูมิความชื้นและทดสอบ |
เราสามารถที่จะให้คุณบริการที่ดีที่สุดอิเล็กทรอนิกส์ S:
ข้อกำหนดทางเทคนิคสำหรับการประกอบวงจร:
1) เทคโนโลยีบัดกรีพื้นผิวติดตั้งและผ่านหลุมมืออาชีพ
2) ขนาดต่างๆเช่นเทคโนโลยี SMT 1206,0805,0603,0402 ส่วนประกอบ
3) ไอซีที (ในการทดสอบวงจร) FCT (ทดสอบวงจร) เทคโนโลยีการทำงาน
4) PCB Assembly ด้วย UL, CE, FCC, Rohs อนุมัติ
5) เทคโนโลยีก๊าซไนโตรเจน reflow บัดกรีสำหรับ SMT
6) มาตรฐานสูง SMT และบัดกรีสายการประกอบ
7) ความหนาแน่นสูงที่เชื่อมต่อคณะกรรมการเทคโนโลยีความจุตำแหน่ง
ต้องการใบเสนอราคาสำหรับ PCB และการประกอบวงจร:
1) ไฟล์ Gerber และรายชื่อบอม
2) ภาพชัดเจนของ PCBA หรือตัวอย่าง PCBA สำหรับเรา
3) วิธีการทดสอบการ PCBA
เวลานำ
ตัวอย่าง: 3-4 วัน
การผลิตมวล: 7-15 วัน (ขึ้นอยู่กับปริมาณ)
เงื่อนไขการชำระเงิน
T / T, Western Union
การบรรจุและการจัดส่ง
แพคเกจสูญญากาศในกล่อง
การประยุกต์ใช้งานของผลิตภัณฑ์:
1. คอมพิวเตอร์และผลิตภัณฑ์ที่เกี่ยวข้อง: บอร์ดที่สามารถเคลื่อนย้ายอำนาจ U ดิสก์เชื่อมต่อเครือข่ายคอมพิวเตอร์แผง cameral เมาส์-Wire น้อย
เครื่องใช้ไฟฟ้า 2. หน้าแรก: สมาร์ทโปรเจ็กเตอร์ / cameral ดิจิตอลกระดานความถี่สูง บันทึกและคณะกรรมการทวนเครื่องเสียงรถยนต์กระดานหลักและคณะกรรมการควบคุม
3. การสื่อสาร-Wire น้อย: บอร์ดมือถือ ,. GPS / ทิศทางบันทึกรีด, โทรศัพท์ไร้สายกระดานหลักกระดานหลักอินเตอร์คอม
4. ไฟ LED: พลังงานไฟ LED, แผงไฟ LED, LED เข็มขัดแสง
ทำไมเรา?
คุณภาพ
UL ของเรา (E465880) / มาตรฐาน RoHS ประกันประกอบที่มีคุณภาพตั้งแต่ต้นจนจบ ไม่ว่าจะเป็นสินค้าที่กำหนดเองง่ายหรือซับซ้อนแบบครบวงจรการผลิต, JHD PCB จะเป็นไปตามมาตรฐานคุณภาพสูงสุด
สามารถ
JHD PCB บริการใหม่ล่าสุดความสามารถในการประกอบและคุณสมบัติการทำประกันที่มีคุณภาพที่ถูกสร้างขึ้นในสินค้าที่เราผลิตทุก
ประสบการณ์
เมื่อมันมาถึงการสร้างของคุณที่คุณต้องการให้คู่คุณสามารถขึ้นอยู่กับ ทีมผู้บริหารของเรามีมากกว่า 8 ปีของความรู้อุตสาหกรรมรวม ทีมวิศวกรของเรามีประสบการณ์กว่า 5 ปี
ปกป้องผลประโยชน์ของคุณ
การปกป้องทรัพย์สินทางปัญญาของคุณเป็นหนึ่งในงาน! พนักงานของเราในการฝึกอบรมอาชีพทุกคนที่ทำงานภายใต้สัญญาความลับอย่างเคร่งครัดและรักษาเอกสารสำคัญของคุณที่พวกเขาจะเป็นของตัวเอง
มีความยืดหยุ่น
JHD PCB ภูมิใจตัวเองอยู่กับความสามารถของเราที่จะตัดโปรแกรมที่กำหนดเองประมาณความต้องการของลูกค้าของเรา JHD PCB ใช้เวลาในการรับฟังความต้องการทางธุรกิจที่ไม่ซ้ำกันของคุณแล้วออกไปเกินกว่าพวกเขา
JHD PCB อยากจะเป็นพันธมิตรที่เชื่อถือได้ของคุณในอนาคตอันใกล้!
