แข็งบอร์ด PCB

บทนำ

แข็งดิ้นแผงวงจรพิมพ์บอร์ดโดยใช้การรวมกันของเทคโนโลยีที่คณะกรรมการมีความยืดหยุ่นและแข็งในโปรแกรมประยุกต์ ผ้าดิ้นแข็งส่วนใหญ่ประกอบด้วยหลายชั้นของพื้นผิวที่มีความยืดหยุ่นวงจรที่แนบมากับหนึ่งหรือเข้มงวดมากขึ้นกระดานภายนอกและ / หรือภายในขึ้นอยู่กับการออกแบบของแอพลิเคชัน พื้นผิวมีความยืดหยุ่นได้รับการออกแบบที่จะอยู่ในสภาพคงที่ของเฟล็กซ์และมักจะเกิดขึ้นเป็นเส้นโค้งเกร็งในระหว่างการผลิตหรือการติดตั้ง

การออกแบบดิ้นแข็งมีความท้าทายมากขึ้นกว่าการออกแบบสภาพแวดล้อมกระดานแข็งทั่วไปเช่นบอร์ดเหล่านี้ได้รับการออกแบบในพื้นที่ 3 มิติซึ่งยังมีประสิทธิภาพเชิงพื้นที่มากขึ้น โดยความสามารถในการออกแบบสามมิติออกแบบดิ้นแข็งสามารถบิดพับและม้วนพื้นผิวคณะกรรมการที่มีความยืดหยุ่นเพื่อให้บรรลุรูปร่างที่ต้องการของพวกเขาสำหรับแพคเกจโปรแกรมประยุกต์สุดท้าย

ประเภทวัสดุ

FR-4, CEM-1, CEM-3, IMS สูง TG ความถี่สูง, ฮาโลเจนฟรี, ฐานอลูมิเนียมฐานโลหะหลัก

การรักษาพื้นผิว

HASL (LF) ทองแฟลช, ENIG, OSP (นำเข้ากันได้ฟรี), หมึกคาร์บอน
Peelable S / M, Immersion AG / ดีบุกชุบทองลายนิ้วมือนิ้ว ENIG ทอง

ขั้นตอนการผลิต

ไม่ว่าจะเป็นการผลิตที่เข้มงวดดิ้นต้นแบบหรือการผลิตในปริมาณที่กำหนดขนาดใหญ่แข็ง Flex PCB และผลิต PCB Assembly เทคโนโลยีที่ได้รับการพิสูจน์อย่างดีและมีความน่าเชื่อถือ ส่วน PCB ดิ้นเป็นสิ่งที่ดีโดยเฉพาะอย่างยิ่งในการเอาชนะพื้นที่และปัญหาเกี่ยวกับน้ำหนักองศาเชิงพื้นที่ของเสรีภาพ

พิจารณาอย่างรอบคอบของการแก้ปัญหาดิ้นแข็งและการประเมินความเหมาะสมของตัวเลือกที่มีอยู่ในขั้นต้นในขั้นตอนการออกแบบ PCB ดิ้นแข็งจะกลับผลประโยชน์ที่สำคัญ มันเป็นสิ่งสำคัญที่แข็ง Fabricator Flex PCB ที่มีส่วนเกี่ยวข้องในช่วงต้นขั้นตอนการออกแบบเพื่อให้แน่ใจว่าการออกแบบและส่วน Fab มีทั้งในการประสานงานและเพื่อรองรับความหลากหลายของผลิตภัณฑ์ขั้นสุดท้าย

เข้มงวดขั้นตอนการผลิตดิ้นยังเป็นที่ซับซ้อนมากขึ้นและใช้เวลานานกว่าการผลิตกระดานแข็ง ทุกองค์ประกอบที่มีความยืดหยุ่นของสภาดิ้นแข็งมีแตกต่างกันอย่างสิ้นเชิงในการจัดการ, การแกะสลักและการบัดกรีกระบวนการกว่าบอร์ด FR4 แข็ง

ใบสมัคร

LED, การสื่อสารโทรคมนาคม, การใช้คอมพิวเตอร์, ไฟ, เครื่องเกม, การควบคุมอุตสาหกรรมไฟฟ้ารถยนต์และระดับ high-end อิเล็กทรอนิกส์สำหรับผู้บริโภค ect.a

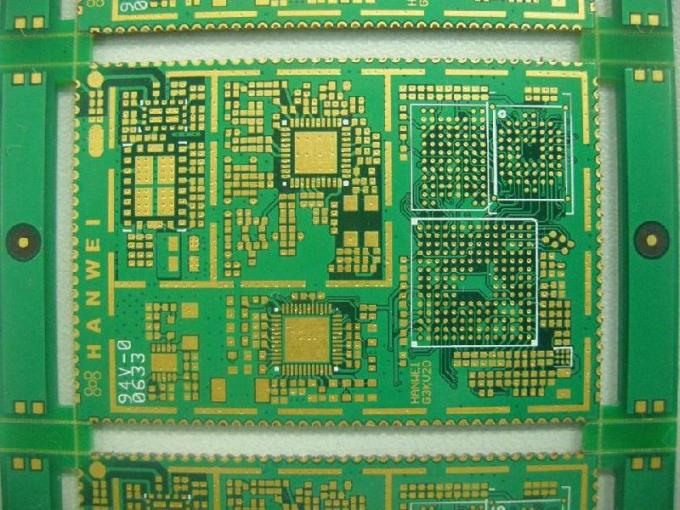

อาร์เทฟลอน 6 ชั้นสูง TG มือถือ PCB ของแผ่นแข็งที่กำหนดเองบอร์ด PCB

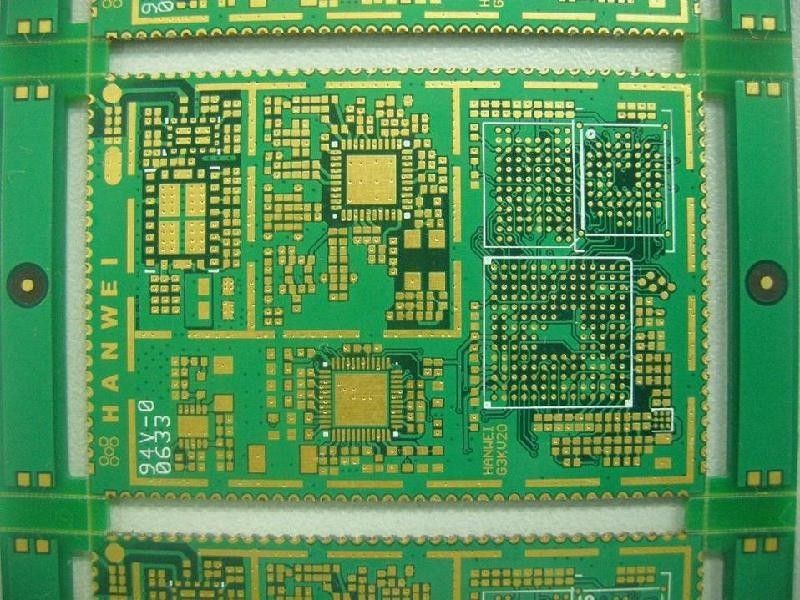

ภาพใหญ่ : อาร์เทฟลอน 6 ชั้นสูง TG มือถือ PCB ของแผ่นแข็งที่กำหนดเองบอร์ด PCB

รายละเอียดสินค้า:

Place of Origin:	China
ชื่อแบรนด์:	SYF
ได้รับการรับรอง:	UL,ISO9001:2008,ROHS,REACH, HALOGEN FREE,SGS
Model Number:	SYF-079

การชำระเงิน:

Minimum Order Quantity:	10PCS
ราคา:	negotiable
Packaging Details:	INNER VACCUM-PACKED WITH OUTER CARDBOARD CARTON
Delivery Time:	6-8 DAYS
Payment Terms:	O/A,D/P,L/C,T/T,PAYPAL, WEST UNION
Supply Ability:	1 MILLION PIECES PER MONTH
Characteristic Service:	ODM/OEM/PCBA
Features 1:	Gerber file needed
Features 2:	100% E-test
Features 3:	Quality guarantee and professional after-sale service

ติดต่อ

รายละเอียดสินค้า

เน้น:

ออกแบบ PCB ความเร็วสูงความถี่สูง PCB

high frequency pcb

อาร์เทฟลอน 6 ชั้นสูง TG มือถือ PCB ของแผ่นแข็งที่กำหนดเองบอร์ด PCB

รายละเอียดของผลิตภัณฑ์
วัตถุดิบ	FR-4 (Tg 180)
จำนวนชั้น	6 ชั้น
คณะกรรมการความหนา	2.0mm
ความหนาทองแดง	2.0oz
พื้นผิว	ENIG
หน้ากากประสาน	สีเขียว
หมึกผ่านผ้าไหม	ขาว
นาที. ติดตามความกว้าง / การเว้นวรรค	0.075 / 0.075mm
นาที. หลุมขนาด	0.25mm
หลุมผนังทองแดงหนา	≥20μm
การวัด	300 × 400mm
บรรจุภัณฑ์	ภายใน: สูญญากาศบรรจุในก้อนพลาสติกอ่อน ด้านนอก: กล่องกระดาษแข็งที่มีสายคู่
ใบสมัคร	การสื่อสารรถยนต์มือถือ, คอมพิวเตอร์, การแพทย์
ความได้เปรียบ	ราคาที่แข่งขันจัดส่งที่รวดเร็ว OEM และ ODM, ตัวอย่างฟรี
ความต้องการพิเศษ	ฝังคนตาบอด Via, การควบคุมความต้านทาน Via ปลั๊ก BGA บัดกรีและนิ้วทองเป็นที่ยอมรับ
ได้รับการรับรอง	UL, ISO9001: 2008, RoHS, ไฟฟ้า, SGS, ปราศจากฮาโลเจน

ความสามารถในการผลิต PCB
Process Engineer	ตัวเล่มรายการ	ความสามารถในการผลิตสามารถในการผลิต
ตกสะเก็ด	ชนิด	FR-1, FR-5, FR-4 สูง Tg โรเจอร์ส, อีโซลา ITEQ, อลูมิเนียม, CEM-1, CEM-3, TACONIC, อาร์เทฟลอน
ตกสะเก็ด	ความหนา	0.2 ~ 3.2mm
ชนิดการผลิต	จำนวนชั้น	2L-16L
ชนิดการผลิต	การรักษาพื้นผิว	HAL, ชุบทอง, Immersion ทอง, OSP, เงินแช่แช่ตะกั่วดีบุกฟรี HAL
เคลือบตัด	แม็กซ์ ขนาดทำงานแผง	1000 × 1200
ชั้นใน	ความหนาหลักภายใน	0.1 ~ 2.0mm
	ความกว้างภายใน / ระยะห่าง	นาที: 4 / 4mil
	ความหนาทองแดงภายใน	1.0 ~ 3.0oz
มิติ	คณะกรรมการความอดทนความหนา	± 10%
มิติ	การจัด interlayer	± 3mil
ขุดเจาะ	ผลิตแผงขนาด	แม็กซ์: 650 × 560mm
	เส้นผ่าศูนย์กลางเจาะ	≧ 0.25mm
	หลุมขนาดเส้นผ่าศูนย์กลางความอดทน	± 0.05mm
	หลุมความคลาดเคลื่อนตำแหน่ง	0.076mm ±
	Min.Annular แหวน	0.05mm
PTH + แผงเทคนิคการชุบ	หลุมความหนาของผนังทองแดง	≧ 20um
PTH + แผงเทคนิคการชุบ	เอกรูป	≧ 90%
ชั้นนอก	ความกว้างของแทร็ค	นาที: 0.08mm
ชั้นนอก	ติดตามการเว้นวรรค	นาที: 0.08mm
รูปแบบเทคนิคการชุบ	เสร็จสิ้นทองแดงหนา	1oz ~ 3oz
Eing / Flash ทอง	นิกเกิลหนา	2.5um ~ 5.0um
Eing / Flash ทอง	ทองหนา	0.03 ~ 0.05um
หน้ากากประสาน	ความหนา	15 ~ 35um
หน้ากากประสาน	สะพานหน้ากากประสาน	3mil
ตำนาน	ความกว้างของเส้น / ช่องว่างระหว่างบรรทัด	6 / 6mil
นิ้วทอง	นิกเกิลหนา	≧ 120u "
นิ้วทอง	ทองหนา	1 ~ 50U "
ร้อนระดับแอร์	ดีบุกความหนา	100 ~ 300U "
สายงานการผลิต	ความอดทนของมิติ	± 0.1mm
	ขนาดของช่อง	นาที: 0.4mm
	เส้นผ่าศูนย์กลางตัด	0.8 ~ 2.4mm
การไล่	ความอดทนเป็น Outline	± 0.1mm
การไล่	ขนาดของช่อง	นาที: 0.5mm
V-Cut	V-CUT ขนาด	นาที: 60mm
	มุม	15 ° 30 ° 45 °
	ยังคงมีความอดทนความหนา	± 0.1mm
beveling	beveling มิติ	30 ~ 300mm
ทดสอบ	การทดสอบแรงดัน	250V
ทดสอบ	Max.Dimension	540 × 400mm
ควบคุมความต้านทาน	ความอดทน	± 10%
อัตราส่วนภาพที่		12: 1
เลเซอร์เจาะขนาด		4mil (0.1mm)
ความต้องการพิเศษ		ฝังคนตาบอด Via, การควบคุมความต้านทาน Via ปลั๊ก BGA บัดกรีและลายนิ้วมือทองเป็นที่ยอมรับ
บริการ OEM และ ODM		ใช่

รายละเอียดโดยย่อ

หนึ่งในผู้ผลิตที่ใหญ่ที่สุด PCB (Printed Circuit Board) ในประเทศจีนที่มีมากกว่า 500 พนักงาน
หนึ่งในผู้ผลิต PCB มืออาชีพในประเทศจีนที่มีประสบการณ์ 20 ปี
การรับรองมาตรฐาน ISO9001: 2008, UL, CE, RoHS, ไฟฟ้า, ปราศจากฮาโลเจนคือตอบสนอง
ที่มีคุณภาพดีด้วยราคาที่แข่งขันสำหรับทุกชนิดของ PCB ที่ผลิตโดย SYF
บริการแบบครบวงจรของ PCB ที่มีการชุมนุมจะถูกส่งให้กับลูกค้าของเรา
บริการที่ดีที่สุดกับการตอบสนองอย่างรวดเร็วให้เสมอสำหรับลูกค้าของเรา
ทุกชนิดของพื้นผิวที่ได้รับการยอมรับเช่น ENIG, OSP.Immersion ซิลเวอร์ Immersion กระป๋องแช่ทอง, HASL ตะกั่วฮาล
อุปกรณ์การผลิตขั้นสูงนำเข้าจากญี่ปุ่นและเยอรมนีเช่นเครื่องเคลือบ PCB เครื่องเจาะ CNC สายอัตโนมัติ PTH อาโออิ (ตรวจสอบอัตโนมัติ Optic) Probe บินเครื่องและอื่น ๆ
BGA ตาบอดและ Vias ฝังและการควบคุมความต้านทานเป็นที่ยอมรับ
