บทนำ
แข็งดิ้นแผงวงจรพิมพ์บอร์ดโดยใช้การรวมกันของเทคโนโลยีที่คณะกรรมการมีความยืดหยุ่นและแข็งในโปรแกรมประยุกต์ ผ้าดิ้นแข็งส่วนใหญ่ประกอบด้วยหลายชั้นของพื้นผิวที่มีความยืดหยุ่นวงจรที่แนบมากับหนึ่งหรือเข้มงวดมากขึ้นกระดานภายนอกและ / หรือภายในขึ้นอยู่กับการออกแบบของแอพลิเคชัน พื้นผิวมีความยืดหยุ่นได้รับการออกแบบที่จะอยู่ในสภาพคงที่ของเฟล็กซ์และมักจะเกิดขึ้นเป็นเส้นโค้งเกร็งในระหว่างการผลิตหรือการติดตั้ง
การออกแบบดิ้นแข็งมีความท้าทายมากขึ้นกว่าการออกแบบสภาพแวดล้อมกระดานแข็งทั่วไปเช่นบอร์ดเหล่านี้ได้รับการออกแบบในพื้นที่ 3 มิติซึ่งยังมีประสิทธิภาพเชิงพื้นที่มากขึ้น โดยความสามารถในการออกแบบสามมิติออกแบบดิ้นแข็งสามารถบิดพับและม้วนพื้นผิวคณะกรรมการที่มีความยืดหยุ่นเพื่อให้บรรลุรูปร่างที่ต้องการของพวกเขาสำหรับแพคเกจโปรแกรมประยุกต์สุดท้าย
ขั้นตอนการผลิต
ไม่ว่าจะเป็นการผลิตที่เข้มงวดดิ้นต้นแบบหรือการผลิตในปริมาณที่กำหนดขนาดใหญ่แข็ง Flex PCB และผลิต PCB Assembly เทคโนโลยีที่ได้รับการพิสูจน์อย่างดีและมีความน่าเชื่อถือ ส่วน PCB ดิ้นเป็นสิ่งที่ดีโดยเฉพาะอย่างยิ่งในการเอาชนะพื้นที่และปัญหาเกี่ยวกับน้ำหนักองศาเชิงพื้นที่ของเสรีภาพ
พิจารณาอย่างรอบคอบของการแก้ปัญหาดิ้นแข็งและการประเมินความเหมาะสมของตัวเลือกที่มีอยู่ในขั้นต้นในขั้นตอนการออกแบบ PCB ดิ้นแข็งจะกลับผลประโยชน์ที่สำคัญ มันเป็นสิ่งสำคัญที่แข็ง Fabricator Flex PCB ที่มีส่วนเกี่ยวข้องในช่วงต้นขั้นตอนการออกแบบเพื่อให้แน่ใจว่าการออกแบบและส่วน Fab มีทั้งในการประสานงานและเพื่อรองรับความหลากหลายของผลิตภัณฑ์ขั้นสุดท้าย
เข้มงวดขั้นตอนการผลิตดิ้นยังเป็นที่ซับซ้อนมากขึ้นและใช้เวลานานกว่าการผลิตกระดานแข็ง ทุกองค์ประกอบที่มีความยืดหยุ่นของสภาดิ้นแข็งมีแตกต่างกันอย่างสิ้นเชิงในการจัดการ, การแกะสลักและการบัดกรีกระบวนการกว่าบอร์ด FR4 แข็ง
การประยุกต์ใช้งาน
ซีบีเอสมีความยืดหยุ่นแข็งมีหลากหลายของการใช้งานตั้งแต่ทหารอาวุธและอากาศยานระบบโทรศัพท์มือถือและกล้องดิจิตอล เพิ่มมากขึ้นแข็งประดิษฐ์คณะกรรมการดิ้นได้ถูกนำมาใช้ในอุปกรณ์ทางการแพทย์เช่นเครื่องกระตุ้นหัวใจสำหรับพื้นที่และน้ำหนักลดความสามารถของพวกเขา ข้อดีเหมือนกันสำหรับการใช้งาน PCB ดิ้นแข็งสามารถนำไปใช้อาวุธและอาวุธระบบการควบคุมของทหาร
ในสินค้าอุปโภคบริโภคดิ้นแข็งไม่เพียง แต่เพิ่มพื้นที่และน้ำหนัก แต่ช่วยเพิ่มความน่าเชื่อถือ, การขจัดความต้องการมากสำหรับข้อต่อประสานและละเอียดอ่อนเปราะบางที่สายไฟมีแนวโน้มที่จะปัญหาการเชื่อมต่อ เหล่านี้เป็นเพียงตัวอย่างบางส่วน แต่ซีบีเอสดิ้นแข็งสามารถใช้ในการได้รับประโยชน์เกือบทั้งหมดการใช้งานไฟฟ้าขั้นสูงรวมทั้งการทดสอบอุปกรณ์เครื่องมือและรถยนต์ ไม่แน่ใจว่าสิ่งที่เทคโนโลยีความต้องการที่จะนำมาใช้สำหรับโครงการของคุณ? สอบถามผู้เชี่ยวชาญของเราและเราสามารถช่วยให้คุณคิดว่าคุณต้องดิ้นแข็งเทคโนโลยี PCB ดิ้นหรือ HDI
รายละเอียดสินค้า:
การชำระเงิน:
|
แสงสูง: | แผ่นวงจรยืดหยุ่นแบบแข็ง,บอร์ดวงจร Flex แข็ง |
---|

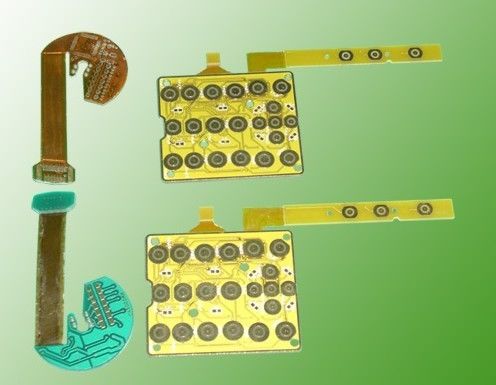

ผู้ผลิต PCB แบบแข็งแบบมืออาชีพพร้อมใบรับรอง CE ROHS
บริการของเรา
เราเป็นผู้ผลิตและผู้จัดจำหน่ายที่เชี่ยวชาญด้าน Double Side PCB, PCB หลายชั้น, F4BK PCB, เซรามิค PCB, Rogers PCB, อลูมิเนียม PCB ในขณะที่เราให้ PCBA (Assembly) และ ODM บริการ OEM เรามีความเชี่ยวชาญใน SMT เต็มรูปแบบและผ่านการประกอบ PCBA ของหลุมโดยการรับส่วนประกอบการสร้างปริมาณต้นแบบและการทดสอบ
1. ทีมงานมืออาชีพของเราสามารถนำโครงการของคุณไปผลิตได้ภายในระยะเวลาสั้น ๆ ต้องการรูปภาพตัวอย่างและ BOM เพื่อให้ผลิตภัณฑ์ที่กำหนดเอง
2 เราสามารถจัดหา CAD และ Pro-E ออกแบบแม่พิมพ์ความแม่นยำ แม่พิมพ์สามารถออกแบบและผลิตตามคำขอหรือตัวอย่างของลูกค้า มีการฉีดพลาสติก
3. เรามีอุปกรณ์ขั้นสูงสำหรับการประกอบสาย DIP COB ผ่านรูและ SMT
4. กระบวนการปลอดสารตะกั่วและ ROHS
5. การทดสอบในวงจร, การทดสอบสมรรถนะและการทดสอบการเผาไหม้, การทดสอบระบบแบบเต็มรูปแบบ
6. ผลผลิตสูงเพื่อรับประกันการจัดส่งที่รวดเร็ว
- บริการ PCB และ PCBA
- UL, SGS, Rohs ได้รับการรับรองแล้ว
- ราคาที่แข่งขันได้คุณภาพสูง
- OEM PCBA ยินดีต้อนรับ
มีความยืดหยุ่น PCB
1. คุณภาพราคาและบริการที่ดี
2. เวลาจัดส่งสินค้า: 5-7days
3. ใบรับรอง: UL, ISO9001, RoHS
รายละเอียดของการผลิต PCB แบบยืดหยุ่น
ข้อกำหนดทางเทคนิค | ||
ชั้น: | 1 ~ 10 (flex Pcb) และ 2 ~ 8 (แข็งดิ้น) | |
ขนาดแผงขนาดเล็ก: | 5 มม. x 8 มม | |
ขนาดแผงสูงสุด: | 250 x 520 มม | |
ความหนาของแผ่นสำเร็จรูป: | 0.05 มิลลิเมตร (ทองแดงรวมด้านเดียว) | |
ความหนาของแผ่นสำเร็จรูป: | 0.3 มิลลิเมตร (ทองแดงรวม 2 ด้าน) | |
ความหนาของบอร์ดสำเร็จรูป: | ± 0.02 ~ 0.03mm | |
วัสดุ: | Kapton, Polyimide, PET | |
ความหนาของทองแดงพื้นฐาน (RA หรือ ED): | 1/3 ออนซ์, 1/2 ออนซ์, 1 ออนซ์, 2 ออนซ์ | |
ความหนา PI ฐาน: | 0.5mil, 0.7mil, 0.8mil, 1mil, 2mil | |
Stiffner: | Polyimide, PET, FR4, SUS | |
Min เส้นผ่าศูนย์กลางรูสำเร็จรูป: | Φ 0.15 มม | |
แม็กซ์เส้นผ่าศูนย์กลางรูสำเร็จรูป: | Φ 6.30 มม | |
เส้นผ่าศูนย์กลางรูสำเร็จรูป (PTH): | ± 2 ล้าน (± 0.050 มม.) | |
เส้นผ่าศูนย์กลางรูสำเร็จรูป (NPTH): | ± 1 มิล (± 0.025 มม.) | |
ความกว้าง / ระยะห่างต่ำสุด (1 / 3oz): | 0.05mm / 0.06mm | |
ความกว้าง / ระยะห่างต่ำสุด (1 / 2oz): | 0.06mm / 0.07mm | |
ความกว้าง / ระยะห่างต่ำสุด (1 ออนซ์): | ชั้นเดียว: 0.07 มม. / 0.08 มม | |
ชั้นสอง: 0.08 มม. / 0.09 มม | ||
อัตราส่วนภาพ | 06:01 | 08:01 |
ฐานทองแดง | 1 / 3oz - 2oz | 3 ออนซ์สำหรับต้นแบบ |
ขนาดความอดทน | ความกว้างของตัวนำ: ± 10% | W ≤ 0.5 มม |
รูขนาด: ± 0.05mm | H ≤ 1.5 มม | |
การลงทะเบียนหลุม: ± 0.050 มม | ||
รายละเอียดความคลาดเคลื่อน: ± 0.075 มม | L ≤ 50 มม | |
การรักษาพื้นผิว | ENIG: 0.025um - 3um | |
OSP: | ||
แรงดัน: 0.04-1.5um | ||
ความเป็นฉนวน | AC500V | |
Solder Float | 288 ℃ / 10s | มาตรฐาน IPC |
ความแข็งแรงการลอก | 1.0kgf / ซม. | IPC-TM-650 |
ไวไฟ | 94V-O | UL94 |
ความต้องการใบเสนอราคา:
1) ข้อกำหนดต่อไปนี้เป็นสิ่งจำเป็นสำหรับใบเสนอราคา:
ก. วัสดุฐาน
ข) ความหนาของแผ่น:
c) ความหนาของทองแดง
d) การรักษาพื้นผิว:
e) สีของหน้ากากประสานและซิลค์สกรีน:
f) จำนวน
วิธีจัดส่ง:
1) โดย DHL, Fedex, UPS, TNT เป็นต้น
2) ทางทะเลถ้าเป็นไปได้
3) ทางอากาศ
