บทนำ
ด้านวิธีแผงวงจรดับเบิลมีสองด้านทองแดงและหลุม metallized ที่เป็นทองแดงสองด้านและทองแดงหลุมภายใน
ทั้งสองฝ่ายจะมีบอร์ดการเดินสายคู่ แต่จะใช้ลวดทั้งสองข้าง ทั้งสองฝ่ายจะต้องอยู่ในห้องที่มีการเชื่อมต่อไฟฟ้าที่เหมาะสม "สะพาน" ระหว่างวงจรนี้เรียกว่า VIAS ให้คำแนะนำในหลุม PCB โลหะเต็มหรือเคลือบด้วยหลุมซึ่งสามารถเชื่อมต่อกับตัวนำทั้งสองด้าน เพราะพื้นที่แบบ dual-แผงละสองครั้งเป็นใหญ่กว่าแผงเดียวแผงคู่ที่จะแก้ปัญหาการเดินสายเดียวแผงถูกย้ายเพราะความยากลำบาก (สามารถหันไปอีกด้านหนึ่งของหลุม) มันจะเหมาะสำหรับการใช้งานในที่ซับซ้อนมากขึ้นกว่าเพียงครั้งเดียว วงจร -panel
ข้อดี
เมื่อเทียบกับซิงเกิ้ลบอร์ด: เดินสายสะดวกง่ายสายไฟที่ใช้แรงงานเข้มข้นขนาดเล็กความยาวสายสั้น
ขั้นตอนการออกแบบวงจรดับเบิล
1. เตรียมแผนงานวงจร
2. สร้างไฟล์ใหม่และเต็มไปห้องสมุดแพคเกจส่วนประกอบ PCB
3 การวางแผนคณะกรรมการ
4 ลงไปในตารางของเครือข่ายและส่วนประกอบ
5, ส่วนประกอบรูปแบบอัตโนมัติ
6 การปรับรูปแบบ
7 การวิเคราะห์ความหนาแน่นของเครือข่าย
8 กฎการเดินสายตั้ง
9 เส้นทางโดยอัตโนมัติ
10 ปรับสายไฟด้วยตนเอง
รายละเอียดสินค้า:
การชำระเงิน:
|
| เน้น: | FR4 แผงวงจร PCB บอร์ดที่กำหนดเอง,custom pcb board |
||
|---|---|---|---|

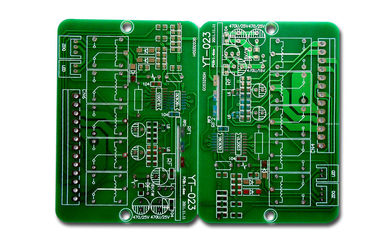

2 ชั้น PCB ต้นแบบคณะกรรมการวงจรพิมพ์ผู้ผลิตคณะกรรมการเขียวบัดกรีหน้ากาก
ซีบีเอสสองด้านเป็นชนิดที่ใช้กันอย่างแพร่หลายมากที่สุดในตลาดวงจรพิมพ์ ด้วยแผ่นประสานทั้งสองด้านของคณะกรรมการและความสามารถในการที่จะมีวงจรการทำงานในทิศทางเดียวในด้านหนึ่งและทิศทางอื่น ๆ ในด้านอื่น ๆ ประเภทของบอร์ดนี้เป็นไปตามเกณฑ์ของความทนทาน, solderability และเชื่อถือได้สำหรับความหลากหลายของ ผลิตภัณฑ์อิเล็กทรอนิกส์สำหรับการที่หลากหลายของลูกค้า
รายละเอียด:
เราให้บริการการผลิตแผง PCB ที่กำหนดเองจากด้านเดียวด้านคู่และหลาย กับปีของทศวรรษของประสบการณ์ในด้าน PCB นี้เรากำลังให้บริการลูกค้าจากกว่า 40 ประเทศในอุตสาหกรรมอิเล็กทรอนิกส์ต่างๆ อยู่ในประเทศจีน, เปรียววงจรส่วนใหญ่เชี่ยวชาญในต้นแบบและบอร์ดเสียงปานกลาง PCB ที่กำหนดเองการผลิตที่มีคุณภาพสูงและต้นทุนต่ำ
ได้รับการอนุมัติและมาตรฐานการผลิตอิเล็กทรอนิกส์
โรงงาน EastPCB ได้ผ่านการรับรองระบบคุณภาพระดับสากลเป็น TS16949 (2009), ISO 14001 (2004), ISO9001 (2008), UL รับรองและทุกผลิตภัณฑ์ของ บริษัท เป็นไปตาม IPC มาตรฐาน ROHS ในปัจจุบัน
ขั้นตอนการประกันคุณภาพ
เนื่องในโอกาสที่หายากบางอย่างถ้าคุณได้รับผ้าที่ไม่ได้ตอบสนองไฟล์ออกแบบ PCB ของคุณหรือมีบางอย่างผิดพลาดประดิษฐ์กรุณาชี้ให้เห็นความแตกต่างระหว่างไฟล์ออกแบบและบอร์ด PCB ที่ยังให้คุณสามารถรวมถึงภาพเพื่อสนับสนุนการเรียกร้องของคุณ
ใช่เราจะ remake / การทำงานซ้ำหรือกลับทั้งหมดของการชำระเงิน
