บทนำ
ด้านวิธีแผงวงจรดับเบิลมีสองด้านทองแดงและหลุม metallized ที่เป็นทองแดงสองด้านและทองแดงหลุมภายใน
ทั้งสองฝ่ายจะมีบอร์ดการเดินสายคู่ แต่จะใช้ลวดทั้งสองข้าง ทั้งสองฝ่ายจะต้องอยู่ในห้องที่มีการเชื่อมต่อไฟฟ้าที่เหมาะสม "สะพาน" ระหว่างวงจรนี้เรียกว่า VIAS ให้คำแนะนำในหลุม PCB โลหะเต็มหรือเคลือบด้วยหลุมซึ่งสามารถเชื่อมต่อกับตัวนำทั้งสองด้าน เพราะพื้นที่แบบ dual-แผงละสองครั้งเป็นใหญ่กว่าแผงเดียวแผงคู่ที่จะแก้ปัญหาการเดินสายเดียวแผงถูกย้ายเพราะความยากลำบาก (สามารถหันไปอีกด้านหนึ่งของหลุม) มันจะเหมาะสำหรับการใช้งานในที่ซับซ้อนมากขึ้นกว่าเพียงครั้งเดียว วงจร -panel
ข้อดี
เมื่อเทียบกับซิงเกิ้ลบอร์ด: เดินสายสะดวกง่ายสายไฟที่ใช้แรงงานเข้มข้นขนาดเล็กความยาวสายสั้น
ขั้นตอนการออกแบบวงจรดับเบิล
1. เตรียมแผนงานวงจร
2. สร้างไฟล์ใหม่และเต็มไปห้องสมุดแพคเกจส่วนประกอบ PCB
3 การวางแผนคณะกรรมการ
4 ลงไปในตารางของเครือข่ายและส่วนประกอบ
5, ส่วนประกอบรูปแบบอัตโนมัติ
6 การปรับรูปแบบ
7 การวิเคราะห์ความหนาแน่นของเครือข่าย
8 กฎการเดินสายตั้ง
9 เส้นทางโดยอัตโนมัติ
10 ปรับสายไฟด้วยตนเอง
รายละเอียดสินค้า:
การชำระเงิน:
|
| เน้น: | ด้านคู่ด้านการผลิตชิ้นส่วนอิเล็กทรอนิกส์ที่กำหนดเอง,Custom Pcb Manufacturing |
||
|---|---|---|---|

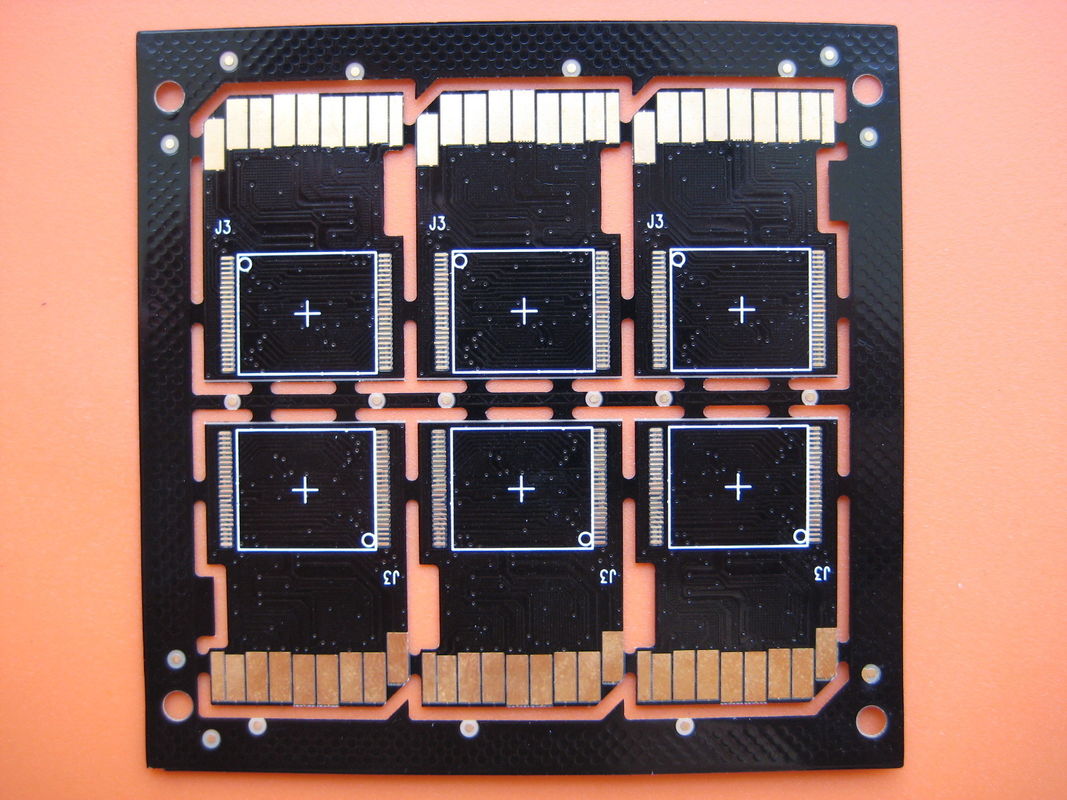

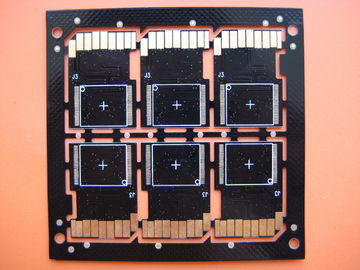

ฐานคูเปอร์ 0.2 มม. หนา 2 ชั้น FR4 แผ่นสองด้านสำหรับการ์ด SD
ลักษณะ
1. ผู้ผลิต PCB และ PCB มืออาชีพที่เชี่ยวชาญด้าน PCB แบบด้านเดียว PCB แบบสองด้าน PCB หลายชั้น PCB layout และการออกแบบและการประกอบ PCB
2. ชนิดวัสดุ: FR4, วัสดุที่ไม่ใช่ฮาโลเจน, ฐานอลูมิเนียม, ฐาน Cooper, วัสดุความถี่สูง, ฟอยล์ทองแดงหนา, 94-V0 (HB), วัสดุ PI, HIGH TG: SL S1000-2, ITEQ: IT180
3. การรักษาพื้นผิว: HAL, Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger, OSP, HAL (Immersion Gold, OSP, Immersion เงิน, Immersion Tin) + Gold Finger
ใบสมัคร
ผลิตภัณฑ์นำมาประยุกต์ใช้กับอุตสาหกรรมที่มีเทคโนโลยีสูงเช่น LED การสื่อสารโทรคมนาคมแอพพลิเคชั่นคอมพิวเตอร์แสงเครื่องเกมการควบคุมอุตสาหกรรมไฟฟ้ารถยนต์และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคระดับไฮเอนด์ ฯลฯ โดยไม่หยุดทำงานและความพยายามในการตลาดการส่งออกผลิตภัณฑ์ไปยังอเมริกาแคนาดายุโรปมณฑลแอฟริกาและประเทศในเอเชียแปซิฟิกอื่น ๆ
ความได้เปรียบ
1. โรงงาน PCB โดยตรง
2. PCB มีระบบการควบคุมคุณภาพที่ครบถ้วน
3. PCB ราคาดี
4 PCB รวดเร็วส่งมอบเวลาจาก 48hours
5. การรับรอง PCB (ISO / UL E354810 / RoHS)
6. ประสบการณ์ในการบริการส่งออก 8 ปี
7. PCB ไม่มี MOQ / MOV
8. PCB มีคุณภาพสูงจัดส่งผ่าน theAOI (Automated Optical Inspection), QA / QC, บินรูเบิล, Etesting
| ต้นแบบความแม่นยำสูง | การผลิตจำนวนมากของ PCB | |
Max Layers | 1-28 ชั้น | 1-14 ชั้น | |
MIN Line width (mil) | 3mil | 4mil | |
พื้นที่ MIN Line (ล้าน) | 3mil | 4mil | |
Min ผ่าน (เจาะกล) | ความหนาของแผ่นหนา 1.2 มิลลิเมตร | 0.15mm | 0.2mm |
ความหนาของกระดาน 2.5 มิลลิเมตร | 0.2mm | 0.3mm | |
ความหนาของบอร์ด> 2.5 มม | อัตราส่วนRation≤13: 1 | อัตราส่วนRation≤13: 1 | |
อัตราส่วนมุมมอง | อัตราส่วนRation≤13: 1 | อัตราส่วนRation≤13: 1 | |
ความหนาของบอร์ด | MAX | 8mm | 7mm |
นาที | 2 ชั้น: 0.2 มม. 4 ชั้น: 0.35 มม. 6 ชั้น: 0.55 มม. 8 ชั้น: 0.7 มม. 10 ชั้น: 0.9 มม. | 2 ชั้น: 0.2 มม. 4 ชั้น: 0.4 มม. 6 ชั้น: 0.6 มม. 8 ชั้น: 0.8 มม | |
ขนาดบอร์ด MAX | 610 * 1200 | 610 * 1200 | |
ความหนาของทองแดงสูงสุด | 0.5-6oz | 0.5-6oz | |
Immersion Gold / ความหนาของแผ่นทองคำ | Immersion Gold: Au, 1-8u " |
| |
รูหนาทองแดง | 25um 1mil | 25um 1mil | |
ความอดทน | ความหนาของบอร์ด | ความหนาของกระดาน 0.11 มม.: +/- 0.1 มม | ความหนาของกระดาน 0.11 มม.: +/- 0.1 มม |
กำหนดความคลาดเคลื่อน | ≤100mm +/- 0.1mm | ≤100mm +/- 0.13mm | |
ความต้านทาน | ± 10% | ± 10% | |
สะพานหน้ากากประสาน MIN | 0.08mm | 0.10 | |
การเชื่อมต่อ Vias ความสามารถ | 0.25mm - 0.60mm | 0.70mm - 1.00mm | |
