บทนำ
ด้านวิธีแผงวงจรดับเบิลมีสองด้านทองแดงและหลุม metallized ที่เป็นทองแดงสองด้านและทองแดงหลุมภายใน
ทั้งสองฝ่ายจะมีบอร์ดการเดินสายคู่ แต่จะใช้ลวดทั้งสองข้าง ทั้งสองฝ่ายจะต้องอยู่ในห้องที่มีการเชื่อมต่อไฟฟ้าที่เหมาะสม "สะพาน" ระหว่างวงจรนี้เรียกว่า VIAS ให้คำแนะนำในหลุม PCB โลหะเต็มหรือเคลือบด้วยหลุมซึ่งสามารถเชื่อมต่อกับตัวนำทั้งสองด้าน เพราะพื้นที่แบบ dual-แผงละสองครั้งเป็นใหญ่กว่าแผงเดียวแผงคู่ที่จะแก้ปัญหาการเดินสายเดียวแผงถูกย้ายเพราะความยากลำบาก (สามารถหันไปอีกด้านหนึ่งของหลุม) มันจะเหมาะสำหรับการใช้งานในที่ซับซ้อนมากขึ้นกว่าเพียงครั้งเดียว วงจร -panel
ข้อดี
เมื่อเทียบกับซิงเกิ้ลบอร์ด: เดินสายสะดวกง่ายสายไฟที่ใช้แรงงานเข้มข้นขนาดเล็กความยาวสายสั้น
ขั้นตอนการออกแบบวงจรดับเบิล
1. เตรียมแผนงานวงจร
2. สร้างไฟล์ใหม่และเต็มไปห้องสมุดแพคเกจส่วนประกอบ PCB
3 การวางแผนคณะกรรมการ
4 ลงไปในตารางของเครือข่ายและส่วนประกอบ
5, ส่วนประกอบรูปแบบอัตโนมัติ
6 การปรับรูปแบบ
7 การวิเคราะห์ความหนาแน่นของเครือข่าย
8 กฎการเดินสายตั้ง
9 เส้นทางโดยอัตโนมัติ
10 ปรับสายไฟด้วยตนเอง
รายละเอียดสินค้า:
การชำระเงิน:
|
| เน้น: | ด้านคู่ด้านการผลิตแผงวงจรพิมพ์,Making Printed Circuit Boards |
||
|---|---|---|---|

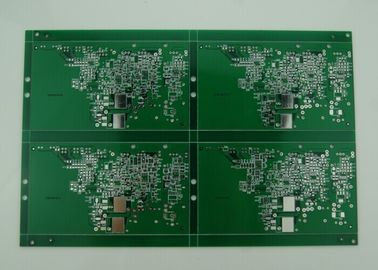

หน้ากาก Green Solder 2 oz PCB ความละเอียดสูง Prototype PCB Fabrication
คุณสมบัติพิเศษ / คุณสมบัติพิเศษ
| จำนวน. ของเลเยอร์: | 2 |
| วัสดุลามิเนต: | FR4 |
| พื้นผิวเสร็จสิ้น: | HASL |
| ความหนาของทองแดง: | 2 OZ หลังจากชุบ |
| ความหนาของบอร์ด: | 1.6 มม. (0.062 ") |
| ขนาดบอร์ด: | 10.50 "X 6.82" |
| สีของหน้ากาก: | สีเขียว |
| สีของผ้าไหม: | สีขาวที่มีหมึกไม่เป็นสื่อกระแสไฟฟ้า |
| ไวไฟ: | UL 94V-0 |
| ฝีมือ: | การปฏิบัติตาม IPC-A-600 และ IPC-6012 CLASS II |
| การนำความร้อน | - |
การประยุกต์ใช้ผลิตภัณฑ์
PCBs ใช้กับอุตสาหกรรมที่มีเทคโนโลยีสูงเช่น LED, โทรคมนาคม, แอพพลิเคชั่นคอมพิวเตอร์, แสง, เครื่องเกม, การควบคุมอุตสาหกรรม, พลังงาน, รถยนต์และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคระดับไฮเอนด์, ect โดยไม่หยุดทำงานและความพยายามในการตลาดการส่งออกผลิตภัณฑ์ไปยังอเมริกาแคนาดายุโรปมณฑลแอฟริกาและประเทศในเอเชียแปซิฟิกอื่น ๆ
ความจุ
| ต้นแบบความแม่นยำสูง | การผลิตจำนวนมากของ PCB | ||
| Max Layers | 1-28 ชั้น | 1-14 ชั้น | |
| MIN Line width (mil) | 3mil | 4mil | |
| พื้นที่ MIN Line (ล้าน) | 3mil | 4mil | |
| Min ผ่าน (เจาะกล) | ความหนาของแผ่นหนา 1.2 มิลลิเมตร | 0.15mm | 0.2mm |
| ความหนาของกระดาน 2.5 มิลลิเมตร | 0.2mm | 0.3mm | |
| ความหนาของบอร์ด> 2.5 มม | อัตราส่วนRation≤13: 1 | อัตราส่วนRation≤13: 1 | |
| อัตราส่วนมุมมอง | อัตราส่วนRation≤13: 1 | อัตราส่วนRation≤13: 1 | |
| ความหนาของบอร์ด | MAX | 8mm | 7mm |
| นาที | 2 ชั้น: 0.2 มม. 4 ชั้น: 0.35 มม. 6 ชั้น: 0.55 มม. 8 ชั้น: 0.7 มม. 10 ชั้น: 0.9 มม. | 2 ชั้น: 0.2 มม. 4 ชั้น: 0.4 มม. 6 ชั้น: 0.6 มม. 8 ชั้น: 0.8 มม | |
| ขนาดบอร์ด MAX | 610 * 1200 | 610 * 1200 | |
| ความหนาของทองแดงสูงสุด | 0.5-6oz | 0.5-6oz | |
Immersion Gold / ความหนาของแผ่นทองคำ | Immersion Gold: Au, 1-8u " นิ้วสีทอง: Au, 1-150u " ชุบทอง: Au, 1-150u " นิกเกิลชุบ: 50-500u " | ||
| ทองแดงเป็นรูหนา | 25um 1mil | 25um 1mil | |
| ความอดทน | ความหนาของบอร์ด | ความหนาของกระดาน 0.11 มม.: +/- 0.1 มม 1.0mm <ความหนาของกระดาน 0.22 มม.: +/- 10% ความหนาของบอร์ด> 2.0 มม.: +/- 8% | ความหนาของกระดาน 0.11 มม.: +/- 0.1 มม 1.0mm <ความหนาของกระดาน 0.22 มม.: +/- 10% ความหนาของบอร์ด> 2.0 มม.: +/- 8% |
| กำหนดความคลาดเคลื่อน | ≤100mm +/- 0.1mm 100 <≤300mm: +/- 0.15 มม > 300mm +/- 0.2mm | ≤100mm +/- 0.13mm 100 <≤300mm: +/- 0.15 มม > 300mm +/- 0.2mm | |
| ความต้านทาน | ± 10% | ± 10% | |
| สะพานหน้ากากประสาน MIN | 0.08mm | 0.10 | |
| การเชื่อมต่อ Vias ความสามารถ | 0.25mm - 0.60mm | 0.70mm - 1.00mm | |
เราได้ผ่านการรับรองระบบการตรวจสอบคุณภาพ ISO9001-2000 และได้รับการรับรองโดย UL เพื่อขยายตลาดต่างประเทศต่อไปเรากำลังดำเนินการผลิตที่สะอาดและทำงานหนักเพื่อตอบสนองความต้องการของ ISO: TS16949 เราจะใช้ประโยชน์จากเทคโนโลยีบุคลากรการตลาดและอื่น ๆ อย่างต่อเนื่องเพื่อให้บริการลูกค้าของเราจากทั่วทุกมุมโลกด้วยผลิตภัณฑ์ที่มีคุณภาพสูง
