บทนำ
ด้านวิธีแผงวงจรดับเบิลมีสองด้านทองแดงและหลุม metallized ที่เป็นทองแดงสองด้านและทองแดงหลุมภายใน
ทั้งสองฝ่ายจะมีบอร์ดการเดินสายคู่ แต่จะใช้ลวดทั้งสองข้าง ทั้งสองฝ่ายจะต้องอยู่ในห้องที่มีการเชื่อมต่อไฟฟ้าที่เหมาะสม "สะพาน" ระหว่างวงจรนี้เรียกว่า VIAS ให้คำแนะนำในหลุม PCB โลหะเต็มหรือเคลือบด้วยหลุมซึ่งสามารถเชื่อมต่อกับตัวนำทั้งสองด้าน เพราะพื้นที่แบบ dual-แผงละสองครั้งเป็นใหญ่กว่าแผงเดียวแผงคู่ที่จะแก้ปัญหาการเดินสายเดียวแผงถูกย้ายเพราะความยากลำบาก (สามารถหันไปอีกด้านหนึ่งของหลุม) มันจะเหมาะสำหรับการใช้งานในที่ซับซ้อนมากขึ้นกว่าเพียงครั้งเดียว วงจร -panel
ข้อดี
เมื่อเทียบกับซิงเกิ้ลบอร์ด: เดินสายสะดวกง่ายสายไฟที่ใช้แรงงานเข้มข้นขนาดเล็กความยาวสายสั้น
ขั้นตอนการออกแบบวงจรดับเบิล
1. เตรียมแผนงานวงจร
2. สร้างไฟล์ใหม่และเต็มไปห้องสมุดแพคเกจส่วนประกอบ PCB
3 การวางแผนคณะกรรมการ
4 ลงไปในตารางของเครือข่ายและส่วนประกอบ
5, ส่วนประกอบรูปแบบอัตโนมัติ
6 การปรับรูปแบบ
7 การวิเคราะห์ความหนาแน่นของเครือข่าย
8 กฎการเดินสายตั้ง
9 เส้นทางโดยอัตโนมัติ
10 ปรับสายไฟด้วยตนเอง
รายละเอียดสินค้า:
การชำระเงิน:
|
| ความหนาของทองแดง: | 1-6 ออนซ์ | วัสดุ: | FR1, CEM1, CEM3, FR2, FR4 |
|---|---|---|---|
| ไม่มีเลเยอร์: | 1-10 ชั้น | เสร็จสิ้นพื้นผิว: | ENIG (Immersion Gold) / Immersion Silver / OSP / HASL |
| ความหนาของคณะกรรมการ: | ขนาด 0.4 มม. 0.2 มม./ขนาด 1.0 มม. 0.8 มม./ขนาด 1.6 มม. 1.2 มม./2.0 มม./ 2.4 | ||
| เน้น: | ผลิต Pcb ที่กำหนดเอง การทำพิมพ์แผงวงจร,Making Printed Circuit Boards |
||

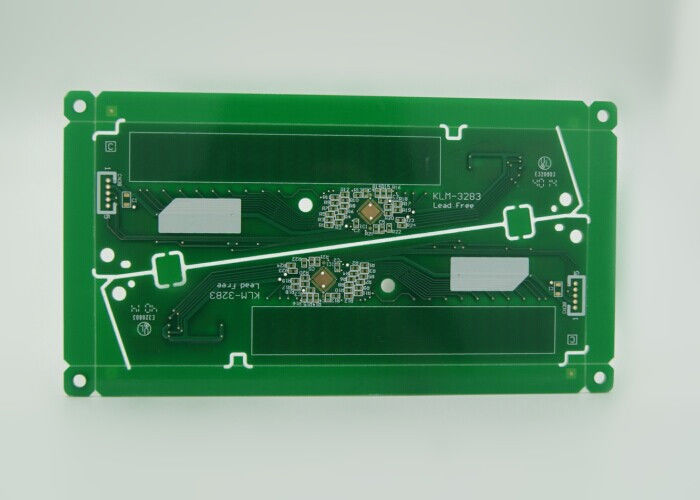

PCB สองชั้นแบบปราศจากสารตะกั่ว RoHS Green Solder Mask พิมพ์สีขาว
ใบสมัคร
ผลิตภัณฑ์นำมาประยุกต์ใช้กับอุตสาหกรรมที่มีเทคโนโลยีสูงเช่น LED การสื่อสารโทรคมนาคมแอพพลิเคชั่นคอมพิวเตอร์แสงเครื่องเกมการควบคุมอุตสาหกรรมไฟฟ้ารถยนต์และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคระดับไฮเอนด์ ฯลฯ โดยไม่หยุดทำงานและความพยายามในการตลาดการส่งออกผลิตภัณฑ์ไปยังอเมริกาแคนาดายุโรปมณฑลแอฟริกาและประเทศในเอเชียแปซิฟิกอื่น ๆ
"PCB 2L" มีชื่อว่า "Double Sided PCB" (D / S PCB) PTH (Via) เป็นสิ่งจำเป็น แต่ก็ไม่มีหลุมฝังหรือตาบอด ส่วนประกอบสามารถประกอบได้ทั้งด้านบนและด้านล่างดังนั้นคุณจึงไม่จำเป็นต้องกังวลว่าจะวางคอมโพเนนต์ไว้ที่บอร์ดและไม่จำเป็นต้องใช้ส่วนประกอบรูซึ่งแพงกว่า SMD เสมอไป
ปัจจุบันนี้เป็นหนึ่งใน PCB ที่ได้รับความนิยมมากที่สุดในโลกและเราสามารถให้บริการเปิดบริการด่วนได้ตลอด 24 ชั่วโมง
ความได้เปรียบ
1. โรงงาน PCB โดยตรง
2. PCB มีคุณภาพสูง
3. PCB ราคาดี
4. PCB รวดเร็วเวลา
5. การรับรอง PCB (ISO / UL E354810 / RoHS)
