บทนำ
ด้านวิธีแผงวงจรดับเบิลมีสองด้านทองแดงและหลุม metallized ที่เป็นทองแดงสองด้านและทองแดงหลุมภายใน
ทั้งสองฝ่ายจะมีบอร์ดการเดินสายคู่ แต่จะใช้ลวดทั้งสองข้าง ทั้งสองฝ่ายจะต้องอยู่ในห้องที่มีการเชื่อมต่อไฟฟ้าที่เหมาะสม "สะพาน" ระหว่างวงจรนี้เรียกว่า VIAS ให้คำแนะนำในหลุม PCB โลหะเต็มหรือเคลือบด้วยหลุมซึ่งสามารถเชื่อมต่อกับตัวนำทั้งสองด้าน เพราะพื้นที่แบบ dual-แผงละสองครั้งเป็นใหญ่กว่าแผงเดียวแผงคู่ที่จะแก้ปัญหาการเดินสายเดียวแผงถูกย้ายเพราะความยากลำบาก (สามารถหันไปอีกด้านหนึ่งของหลุม) มันจะเหมาะสำหรับการใช้งานในที่ซับซ้อนมากขึ้นกว่าเพียงครั้งเดียว วงจร -panel
ข้อดี
เมื่อเทียบกับซิงเกิ้ลบอร์ด: เดินสายสะดวกง่ายสายไฟที่ใช้แรงงานเข้มข้นขนาดเล็กความยาวสายสั้น
ขั้นตอนการออกแบบวงจรดับเบิล
1. เตรียมแผนงานวงจร
2. สร้างไฟล์ใหม่และเต็มไปห้องสมุดแพคเกจส่วนประกอบ PCB
3 การวางแผนคณะกรรมการ
4 ลงไปในตารางของเครือข่ายและส่วนประกอบ
5, ส่วนประกอบรูปแบบอัตโนมัติ
6 การปรับรูปแบบ
7 การวิเคราะห์ความหนาแน่นของเครือข่าย
8 กฎการเดินสายตั้ง
9 เส้นทางโดยอัตโนมัติ
10 ปรับสายไฟด้วยตนเอง
รายละเอียดสินค้า:
การชำระเงิน:
|
แสงสูง: | แผงวงจรสองด้านสองด้าน PCB,double side pcb |
---|

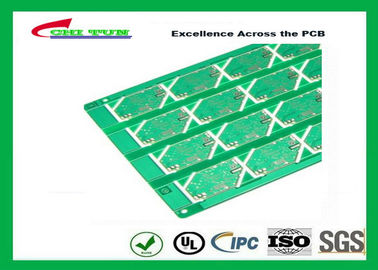

ชั้นสอง PCB, RoHS HASL ไม่มี X-ออกอนุญาต KB FR4 16mm SMT ประกอบวงจร
รายละเอียดสินค้า | |
หมายเลขรุ่น: | CTEL0210123 |
จำนวนชั้น: | 2Layer |
วัสดุ: | FR4 |
เสร็จสิ้นความหนา: | 1.6mm |
ทองแดง: | 35UM |
ขนาดแผ่นวงจรพิมพ์: | 1369 * 145.5mm |
สายกว้างพื้นที่ / บรรทัด | 10 / 10mil |
ขนาด Min.Hole: | 0.5mm |
พื้นผิว: | ทอง immerison |
หน้ากากประสานสีเขียว | |
ไม่มี sillkscreen | |
สีและชุบหลุมครึ่ง | |
CNC / แผงหนึ่งมี 8 ชนิดที่แตกต่างกัน | |
สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | CHITUN |
รับรอง: | UL, RoHS, ISO |
มาตรฐาน: | มาตรฐาน IPC |
