บทนำ
ด้านวิธีแผงวงจรดับเบิลมีสองด้านทองแดงและหลุม metallized ที่เป็นทองแดงสองด้านและทองแดงหลุมภายใน
ทั้งสองฝ่ายจะมีบอร์ดการเดินสายคู่ แต่จะใช้ลวดทั้งสองข้าง ทั้งสองฝ่ายจะต้องอยู่ในห้องที่มีการเชื่อมต่อไฟฟ้าที่เหมาะสม "สะพาน" ระหว่างวงจรนี้เรียกว่า VIAS ให้คำแนะนำในหลุม PCB โลหะเต็มหรือเคลือบด้วยหลุมซึ่งสามารถเชื่อมต่อกับตัวนำทั้งสองด้าน เพราะพื้นที่แบบ dual-แผงละสองครั้งเป็นใหญ่กว่าแผงเดียวแผงคู่ที่จะแก้ปัญหาการเดินสายเดียวแผงถูกย้ายเพราะความยากลำบาก (สามารถหันไปอีกด้านหนึ่งของหลุม) มันจะเหมาะสำหรับการใช้งานในที่ซับซ้อนมากขึ้นกว่าเพียงครั้งเดียว วงจร -panel
ข้อดี
เมื่อเทียบกับซิงเกิ้ลบอร์ด: เดินสายสะดวกง่ายสายไฟที่ใช้แรงงานเข้มข้นขนาดเล็กความยาวสายสั้น
ขั้นตอนการออกแบบวงจรดับเบิล
1. เตรียมแผนงานวงจร
2. สร้างไฟล์ใหม่และเต็มไปห้องสมุดแพคเกจส่วนประกอบ PCB
3 การวางแผนคณะกรรมการ
4 ลงไปในตารางของเครือข่ายและส่วนประกอบ
5, ส่วนประกอบรูปแบบอัตโนมัติ
6 การปรับรูปแบบ
7 การวิเคราะห์ความหนาแน่นของเครือข่าย
8 กฎการเดินสายตั้ง
9 เส้นทางโดยอัตโนมัติ
10 ปรับสายไฟด้วยตนเอง

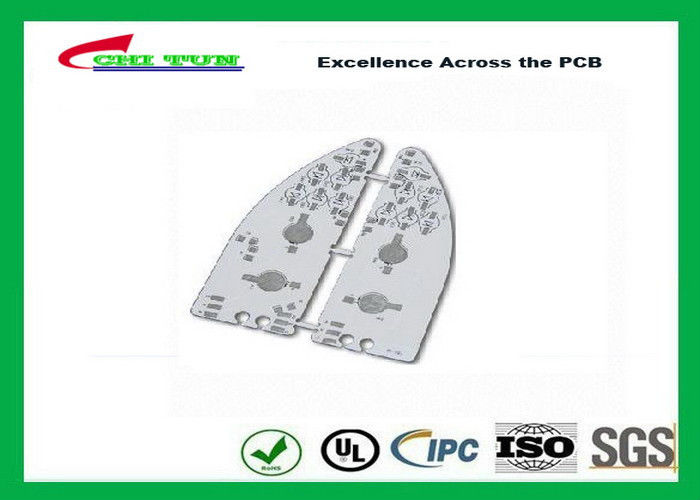

รายละเอียดสินค้า:
การชำระเงิน:
|
Material: | Aluminum | Layer: | 2 |
---|---|---|---|
Thickness: | 1.6mm | ||
เน้น: | สองชั้น pcb คู่ด้าน pcb,double side pcb |
รายละเอียดสินค้า | |
หมายเลขรุ่น: | CTEL0210124 |
จำนวนชั้น: | 2Layer |
วัสดุ: | อลาบาม่า |
เสร็จสิ้นความหนา: | 1.6mm |
ทองแดง: | 35UM |
ขนาดแผ่นวงจรพิมพ์: | 1369 * 145.5mm |
สายกว้างพื้นที่ / บรรทัด | 10 / 10mil |
ขนาด Min.Hole: | 0.5mm |
พื้นผิว: | HASL |
หน้ากากประสานสีเขียว | |
ไม่มี sillkscreen | |
สีและชุบหลุมครึ่ง | |
CNC / แผงหนึ่งมี 8 ชนิดที่แตกต่างกัน | |
สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | CHITUN |
รับรอง: | UL, RoHS, ISO |
มาตรฐาน: | มาตรฐาน IPC |
ตัวเลือกทางเทคนิคสำหรับบอร์ดแกนโลหะวงจร
1 ชั้น | หมายเหตุ | |
---|---|---|
วัสดุ | อลูมิเนียมแกน FR4 ครอบคลุม | |
แม็กซ์ ขนาด | 500mm x 500mm | |
ความหนาของอลูมิเนียม | 1.5mm, 2.0mm | |
ทองแดงเริ่มต้น | 35μm (สำหรับ 1.5mm) 140μm (สำหรับ 2.0mm) | |
พื้นผิว | HAL ตะกั่วแช่ทองแช่ดีบุก | |
ผ่าน RoHS | ใช่ | |
2 ชั้นชุบผ่าน | ||
วัสดุ | อลูมิเนียมแกน FR4 ครอบคลุม | |
แม็กซ์ ขนาด | 600mm x 600mm | |
ความหนาของอลูมิเนียม | 1.2mm, 1.5mm, 1.6mm | |
0.8mm, 1.0mm, 2.0mm | ||
ทองแดงพื้นฐาน | 18μm, 35μm, 70μm, 105μm, 140μm | |
พื้นผิว | HAL ตะกั่วแช่ทองแช่ดีบุก | |
ผ่าน RoHS | ใช่ | |
พารามิเตอร์การออกแบบ | ||
นาที. ความกว้างของตัวนำ | 200μm | |
นาที. ระยะห่างตัวนำ | 200μm | |
นาที. แหวนแหวน | 150μm | |
นาที. ผ่าน (PTH) | 0.3mm |
Q: 1. ฉันสามารถมีตัวอย่างหรือไม่?
A: ใช่เราสามารถส่งตัวอย่างของเราเพื่อตรวจสอบคุณภาพของเรา
Q: 2. เวลานำคืออะไร?
A: ตัวอย่างความต้องการ 1-3 วัน, การผลิตมวลต้องการ 7-10 วันนอกจากนี้ยังตามปริมาณการสั่งซื้อ
Q 3. คุณมีวงเงินขั้นต่ำ?
A: MOQ ของเราคือ 1pcs
Q: 4 วิธีการทำคุณจัดส่งสินค้าและนานเท่าไหร่มันจะใช้เวลาเดินทางมาถึง?
A: เรามักจะจัดส่งโดย DHL, UPS, FedEx หรือทีเอ็นที มันจะใช้เวลา 3-5 วันที่จะมาถึง
Q: สิ่งที่ 5. ไฟล์ที่เราควรนำเสนอ?
A: การทำ PCB ควรมีไฟล์ Gerber (Protel, PCB อำนาจไฟล์ PADs) PCBA ควรมีไฟล์ Gerber และรายชื่อ BOM
Q: 6. เราต้องการที่จะเยี่ยมชม บริษัท ของคุณหรือไม่
A: ไม่มีปัญหาเรามีการผลิตและการประมวลผลประกอบการหวังว่าจะเดินทางมาถึงและเราจะนำคุณไปเยี่ยมชมโรงงานและการประมวลผลโรงงานของเรา
