บทนำ
ด้านวิธีแผงวงจรดับเบิลมีสองด้านทองแดงและหลุม metallized ที่เป็นทองแดงสองด้านและทองแดงหลุมภายใน
ทั้งสองฝ่ายจะมีบอร์ดการเดินสายคู่ แต่จะใช้ลวดทั้งสองข้าง ทั้งสองฝ่ายจะต้องอยู่ในห้องที่มีการเชื่อมต่อไฟฟ้าที่เหมาะสม "สะพาน" ระหว่างวงจรนี้เรียกว่า VIAS ให้คำแนะนำในหลุม PCB โลหะเต็มหรือเคลือบด้วยหลุมซึ่งสามารถเชื่อมต่อกับตัวนำทั้งสองด้าน เพราะพื้นที่แบบ dual-แผงละสองครั้งเป็นใหญ่กว่าแผงเดียวแผงคู่ที่จะแก้ปัญหาการเดินสายเดียวแผงถูกย้ายเพราะความยากลำบาก (สามารถหันไปอีกด้านหนึ่งของหลุม) มันจะเหมาะสำหรับการใช้งานในที่ซับซ้อนมากขึ้นกว่าเพียงครั้งเดียว วงจร -panel
ข้อดี
เมื่อเทียบกับซิงเกิ้ลบอร์ด: เดินสายสะดวกง่ายสายไฟที่ใช้แรงงานเข้มข้นขนาดเล็กความยาวสายสั้น
ขั้นตอนการออกแบบวงจรดับเบิล
1. เตรียมแผนงานวงจร
2. สร้างไฟล์ใหม่และเต็มไปห้องสมุดแพคเกจส่วนประกอบ PCB
3 การวางแผนคณะกรรมการ
4 ลงไปในตารางของเครือข่ายและส่วนประกอบ
5, ส่วนประกอบรูปแบบอัตโนมัติ
6 การปรับรูปแบบ
7 การวิเคราะห์ความหนาแน่นของเครือข่าย
8 กฎการเดินสายตั้ง
9 เส้นทางโดยอัตโนมัติ
10 ปรับสายไฟด้วยตนเอง
รายละเอียดสินค้า:
การชำระเงิน:
|
| Service: | PCB, PCBA, ODM, OEM | Materia: | FR4/FR1/CEM-1/CEM-2/Metal Core |
|---|---|---|---|
| Solder Mask: | Green/Yellow/Red/Black | Surface Finish: | HAL, OSP, HASL, ENIG, Immersion Tin, Immersion Silver |
| Production: | Gerber File or Design Data Needed. | ||
| เน้น: | สองด้าน Printed Circuit บอร์ด PCB สองด้าน,double side pcb |
||

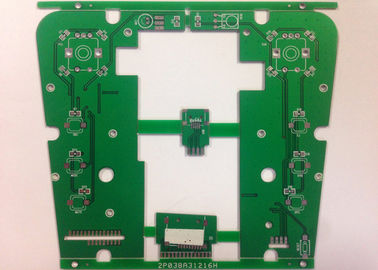

สีเขียวหน้ากากบัดกรี PCB สองด้านที่มีสีขาวสกรีนสำหรับการเชื่อม HASL เครื่อง
รายละเอียดโดยย่อ:
การผลิต PCB บอร์ดวงจรพิมพ์ | ||
วิศวกรรมกระบวนการ | รายการ | สามารถในการผลิต |
คณะกรรมการลามิเนต | คณะกรรมการความหนา | 0.2 ~ 3.2mm |
ประเภทสินค้า | ชั้น | 2L-16L |
การลอกเป็นแผ่น | แม็กซ์ ขนาดแผง | 500 × 600 มม |
ชั้นภายใน | ความหนาหลักภายใน | 0.1 ~ 2.0mm |
ติดตามภายใน | นาที: 4 / 4mil | |
ความหนาทองแดงภายใน | 1.0 ~ 3.0oz | |
ความคลาดเคลื่อนมิติ | ความอดทนความหนาของคณะกรรมการ | ± 10% |
การจัดชั้นอินเตอร์ | ± 3mil | |
ความอดทนขุดเจาะ | วัดค่าหน้าปัด | แม็กซ์: 660 × 600 มม |
เจาะมิติ | ≧ 0.25mm | |
หลุมเส้นผ่านศูนย์กลางความอดทน | ± 0.05mm | |
หลุมความคลาดเคลื่อนตำแหน่ง | 0.076mm ± | |
Min.Annular แหวน | 0.05mm | |
PTH + แผงเทคนิคการชุบ | ความหนาของผนังหลุมทองแดง | ≧ 20um |
เอกรูป | ≧ 90% | |
ชั้นนอก | ความกว้างของแทร็ค | นาที: 0.08mm |
ติดตามการเว้นวรรค | นาที: 0.08mm | |
แบบชุบ | เสร็จสิ้นทองแดงหนา | 1oz ~ 2oz |
Eing / Flash ทอง | นิกเกิลหนา | 2.5um ~ 5.0um |
ทองหนา | 0.03 ~ 0.05um | |
หน้ากากประสาน | ความหนา | 15 ~ 35um |
สะพานหน้ากากประสาน | 3mil | |
ความยาว | ความกว้างของเส้น / ช่องว่างระหว่างบรรทัด | 6 / 6mil |
ENIG | นิกเกิลหนา | ≧ 120u " |
ทองหนา | 1 ~ 50U " | |
beveling | beveling มิติ | 30 ~ 300mm |
สายงานการผลิต | ความอดทนของมิติ | ± 0.1mm |
ขนาดของช่อง | นาที: 0.4mm | |
เส้นผ่าศูนย์กลางตัด | 0.8 ~ 2.4mm | |
การไล่ | ความอดทนเป็น Outline | ± 0.1mm |
ขนาดของช่อง | นาที: 0.5mm | |
V-Cut | V-CUT ขนาด | นาที: 60mm |
มุม | 15 ° 30 ° 45 ° | |
ยังคงมีความอดทนความหนา | ± 0.1mm | |
ร้อนระดับแอร์ | ดีบุกความหนา | 100 ~ 300U " |
ทดสอบ | การทดสอบแรงดัน | 250V |
Max.Dimension | 680 × 600 มม | |
ควบคุมความต้านทาน | ความอดทน | ± 10% |
อัตราส่วนภาพที่ | 12: 1 | |
เลเซอร์เจาะขนาด | 4mil (0.1mm) | |
รายละเอียดของแผงวงจร | |
วัสดุพื้นฐาน | TG-180 FR4 |
คณะกรรมการความหนา | 1.6 มิลลิเมตร |
จำนวนชั้น | 2 -Layer |
ความหนาทองแดง | 2 ออนซ์ |
พื้นผิว | ตะกั่วฟรี HASL |
หน้ากากประสาน | สีเขียว |
หมึกผ่านผ้าไหม | ขาว |
ร่องรอยการเว้นวรรค | 0.075mm |
หลุมขนาด | 0.3mm |
หลุมทองแดงหนา | ≥20μm |
การวัด | 212 × 157mm |
แพคเกจ | ด้านนอก: กล่องกระดาษแข็งที่มีสายคู่ ภายใน: สูญญากาศบรรจุในก้อนพลาสติกอ่อน |
ได้รับการรับรอง | UL, ISO9001: 2008, RoHS, REACH, SGS |
เหนือกว่า | OEM และ ODM ราคาแข่งขันจัดส่งที่รวดเร็ว |
ความต้องการพิเศษ | BGA บัดกรีและนิ้วทองเป็นที่ยอมรับ ฝังคนตาบอด Via, การควบคุมความต้านทาน Via ปลั๊ก |
การประยุกต์ใช้งาน | การสื่อสารรถยนต์มือถือ, คอมพิวเตอร์, การแพทย์ |
