บทนำ
ด้านวิธีแผงวงจรดับเบิลมีสองด้านทองแดงและหลุม metallized ที่เป็นทองแดงสองด้านและทองแดงหลุมภายใน
ทั้งสองฝ่ายจะมีบอร์ดการเดินสายคู่ แต่จะใช้ลวดทั้งสองข้าง ทั้งสองฝ่ายจะต้องอยู่ในห้องที่มีการเชื่อมต่อไฟฟ้าที่เหมาะสม "สะพาน" ระหว่างวงจรนี้เรียกว่า VIAS ให้คำแนะนำในหลุม PCB โลหะเต็มหรือเคลือบด้วยหลุมซึ่งสามารถเชื่อมต่อกับตัวนำทั้งสองด้าน เพราะพื้นที่แบบ dual-แผงละสองครั้งเป็นใหญ่กว่าแผงเดียวแผงคู่ที่จะแก้ปัญหาการเดินสายเดียวแผงถูกย้ายเพราะความยากลำบาก (สามารถหันไปอีกด้านหนึ่งของหลุม) มันจะเหมาะสำหรับการใช้งานในที่ซับซ้อนมากขึ้นกว่าเพียงครั้งเดียว วงจร -panel
ข้อดี
เมื่อเทียบกับซิงเกิ้ลบอร์ด: เดินสายสะดวกง่ายสายไฟที่ใช้แรงงานเข้มข้นขนาดเล็กความยาวสายสั้น
ขั้นตอนการออกแบบวงจรดับเบิล
1. เตรียมแผนงานวงจร
2. สร้างไฟล์ใหม่และเต็มไปห้องสมุดแพคเกจส่วนประกอบ PCB
3 การวางแผนคณะกรรมการ
4 ลงไปในตารางของเครือข่ายและส่วนประกอบ
5, ส่วนประกอบรูปแบบอัตโนมัติ
6 การปรับรูปแบบ
7 การวิเคราะห์ความหนาแน่นของเครือข่าย
8 กฎการเดินสายตั้ง
9 เส้นทางโดยอัตโนมัติ
10 ปรับสายไฟด้วยตนเอง
รายละเอียดสินค้า:
การชำระเงิน:
|
| เวลา Delievery: | 3-5 วันหลังจากได้รับการชำระเงิน | ระบบ: | ชนิดอัตโนมัติพร้อมสายพานลำเลียง |
|---|---|---|---|
| ชื่อ: | ตัวแยก pcb พร้อมสายพานลำเลียง | MOQ: | 1 ชุด |
| ใช้: | ตัดพิมพ์วงกลมคณะกรรมการและสารส้มคณะกรรมการ ... | การประกัน: | ฟรี 1 ปี |
| เน้น: | depaneling PCB,PCB แยกต่างหาก |
||

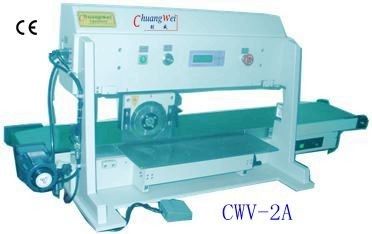

Pcb depaneling สายพานลำเลียงสองด้าน, เครื่องตัด Pcb ข้อดี:
หลังจากบัดกรีแผ่นของชิ้นส่วนเชื่อมต่อแล้วมันก็มักจะเจ็บเส้นหรือแตกชิ้นส่วนอิเล็กทรอนิกส์เมื่อแตก เครื่องนี้ตัดด้วยโหมดป้อนเพื่อลดความเครียดลงอย่างมากป้องกันรอยต่อประสานและชิ้นส่วนไม่ให้แตกร้าวและปรับปรุงประสิทธิภาพและคุณภาพ
ด้วยมีดวงกลมด้านบนและใบมีดทั่งด้านล่างเมื่อกระดานไหลไปที่ใบมีดทั่งเลื่อนสวิตช์และใบมีดทั่งย้ายไปด้านข้างจนเขาตั้งจุดจากนั้นบอร์ด PCB จะถูกตัดออกด้วยแผลที่เรียบและไม่มีครีบ
สามารถตั้งค่าไปข้างหน้าและจุดหยุดตามความยาวแผ่นเมื่อป้อนจุดหยุดสำหรับการตั้งค่าประดิษฐ์
ช่วงความลึกของรถกระบะ: ไม่ จำกัด ความกว้างของการตัดแผ่นที่ใหญ่ที่สุด: ไม่ จำกัด ความยาวตัดสูงสุด: 500 มม. ความหนาของแผ่น: 0.2-5.0 มม. ความหนาระหว่างร่อง V: 0.25-2.0 มม.
มีดบนและล่างทำจากวัสดุเหล็กความเร็วสูงนำเข้าซึ่งมีความทนทานและสามารถลับคมได้
เครื่องสามารถรองรับการใช้งานชุดสายพานลำเลียงที่สมบูรณ์ซึ่งสะดวกสำหรับการตัด PCB ที่จะส่งออกโดยอัตโนมัติ
ระยะป้อนของล้อมีดอยู่ระหว่าง 0 ถึง 500 มม. (ความยาวเครื่องมือสามารถปรับแต่งได้) ความสูงของล้อมีดปรับได้ตั้งแต่ 0 ถึง 2 มม. เพื่อให้เหมาะสำหรับ PCB ที่มีความหนาและความลึกของร่อง V-CUT ที่หลากหลาย ความสูงของสถานีงานสามารถควบคุมได้ตั้งแต่ 0 ถึง 50 มม.
ข้อมูลจำเพาะ
ขนาด: 880 มม. X 460 มม. X 560 มม
ย่อเล็กที่สุด: 460mm
ลดความเร็ว: 100/200/300 / 500mm / s
ลดความหนา: 0.6-3.5 มม
น้ำหนักเครื่อง: 185 กิโลกรัม
ทำไมถึงเลือกพวกเรา
1. CWV-2A Pcb depanelizer ผู้ผลิตเดิมสัมปทานราคา
2. บริการสนับสนุนทางเทคนิควันสัญญา
3. จำกัด การจัดการข้อร้องเรียนครึ่งชั่วโมงกลับสู่ลูกค้า
4. Depanel Experts, การจัดหาโปรแกรมย่อย PCB มืออาชีพ
5. ผู้ผลิตเครื่องที่เชื่อถือได้, เราได้รับผู้เชี่ยวชาญ - 15, แต่ละคนได้รับประสบการณ์มากกว่า 6 ปี, อุปกรณ์ที่มีคุณภาพจะได้รับความพึงพอใจของ
