| Levels: | Double levels | Wire Inlet: | Right angle wire inlet |
|---|---|---|---|
| Applications: | PCB, Frequency Converters, Server Site, Switch, Power Supply, Electric Lighting, Industry Control | Color: | Black |
| Number of Contacts: | 4*2P - 20*2P | Pitch: | 7.62mm |
| Rated Current: | 15A | Rated Voltage: | 300V |
| Type: | Barrier Terminal Block,Power terminal blocks, Electrical terminal Blocks | Wire Range: | 14-22 |
| เน้น: | ขั้วไฟฟ้าบล็อก terminal PCB,pcb terminal blocks |
||

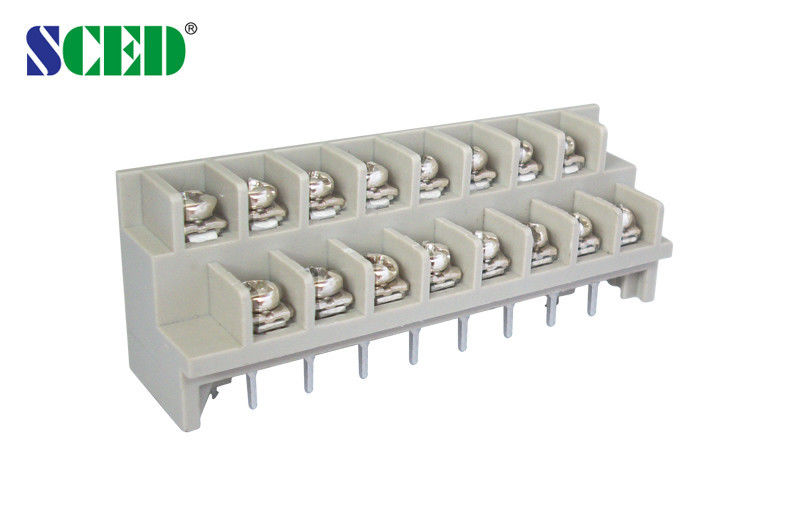

สีเทาดับเบิลระดับขั้ว Barrier เชื่อมต่อ 300V 7.62mm ทางลาด
การใช้งาน:
PCB แปลงความถี่ไซต์ Server, Switch, Power Supply, ไฟฟ้าแสงสว่าง, การควบคุมอุตสาหกรรม
Automation, การขนส่งทางรถไฟการสื่อสาร, พลังงานไฟฟ้า, การรักษาความปลอดภัย, การแพทย์, อุปกรณ์
ทหาร, ลิฟท์, ฯลฯ ..
ความได้เปรียบทางการแข่งขัน:
1. ที่มีคุณภาพดีมีเสถียรภาพ
2. ราคาที่แข่งขันได้
3. การตอบสนองได้อย่างรวดเร็ว
4. ผลิตภัณฑ์เต็มรูปแบบสำหรับการเลือก
5. มีความยืดหยุ่นในการออกแบบส่วนที่แน่นอนต่อความต้องการของลูกค้า
ระดับดับเบิลเชื่อมต่อสีเทา 7.62mm Barrier ขั้ว 4 * 2P - 20 * 2P 300V
■เข้าลวดมุมขวา; □เข้าลวดแนวตั้ง; □เข้าลวด 45 องศา
□ระดับเดียว; ■ระดับดับเบิล; □ระดับทริปเปิ
สีมาตรฐาน: สีเทา สีอื่น ๆ นอกจากนี้ยังมีโปรดดูที่ด้านล่างวิธีการสั่งซื้อและเลือก
สีที่คุณต้องการ
Barrier บล็อก terminal, บล็อก terminal พาวเวอร์, บล็อก terminal ไฟฟ้าซัพพลายเออร์บล็อก terminal

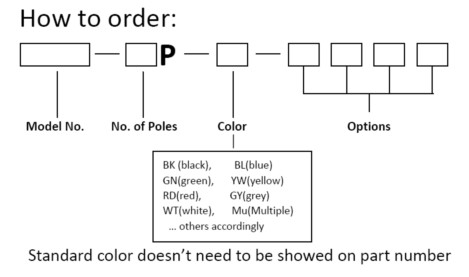

วิธีการสั่งซื้อ:

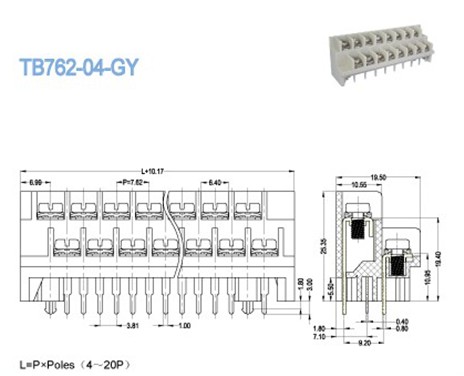

พารามิเตอร์และการวาดภาพข้อมูลจำเพาะ:
UL ข้อมูลทางเทคนิค | B C D |
แรงดันไฟฟ้า / V ปัจจุบัน / A | 300/15 300/10 |
ขอบเขตของสาย AWG | 14-22 14-22 |
IEC ข้อมูลทางเทคนิค | |
หมวดหมู่ overvoltage | ⅢⅢⅡ |
การปนเปื้อนชั้น | 3 2 2 |
แรงดันไฟฟ้า / V ปัจจุบัน / A | 250/24 320/24 400/24 |
จัดอันดับแรงดันไฟกระชาก KV | 4 4 4 |
จัดอันดับการเชื่อมต่อ mm2 ความจุ | 2.5 |
วัสดุ | |
วัสดุฉนวน / ลุกไหม้ชั้น | PBT / UL94 V-0 |
เทอร์มิ / เทคนิคการชุบ | ทองเหลือง / ดีบุกชุบ |
สกรู / เทคนิคการชุบ | เหล็ก / ชุบนิกเกิล |
ข้อมูลอื่น ๆ | |
PCB เส้นผ่าศูนย์กลางรูมม | φ1.5 |
ตัดเส้น MM ยาว | 7-8 |
สกรู / แรงบิด / lbf.in | M 3 / 5-7 |
