บทนำ
ด้านวิธีแผงวงจรดับเบิลมีสองด้านทองแดงและหลุม metallized ที่เป็นทองแดงสองด้านและทองแดงหลุมภายใน
ทั้งสองฝ่ายจะมีบอร์ดการเดินสายคู่ แต่จะใช้ลวดทั้งสองข้าง ทั้งสองฝ่ายจะต้องอยู่ในห้องที่มีการเชื่อมต่อไฟฟ้าที่เหมาะสม "สะพาน" ระหว่างวงจรนี้เรียกว่า VIAS ให้คำแนะนำในหลุม PCB โลหะเต็มหรือเคลือบด้วยหลุมซึ่งสามารถเชื่อมต่อกับตัวนำทั้งสองด้าน เพราะพื้นที่แบบ dual-แผงละสองครั้งเป็นใหญ่กว่าแผงเดียวแผงคู่ที่จะแก้ปัญหาการเดินสายเดียวแผงถูกย้ายเพราะความยากลำบาก (สามารถหันไปอีกด้านหนึ่งของหลุม) มันจะเหมาะสำหรับการใช้งานในที่ซับซ้อนมากขึ้นกว่าเพียงครั้งเดียว วงจร -panel
ข้อดี
เมื่อเทียบกับซิงเกิ้ลบอร์ด: เดินสายสะดวกง่ายสายไฟที่ใช้แรงงานเข้มข้นขนาดเล็กความยาวสายสั้น
ขั้นตอนการออกแบบวงจรดับเบิล
1. เตรียมแผนงานวงจร
2. สร้างไฟล์ใหม่และเต็มไปห้องสมุดแพคเกจส่วนประกอบ PCB
3 การวางแผนคณะกรรมการ
4 ลงไปในตารางของเครือข่ายและส่วนประกอบ
5, ส่วนประกอบรูปแบบอัตโนมัติ
6 การปรับรูปแบบ
7 การวิเคราะห์ความหนาแน่นของเครือข่าย
8 กฎการเดินสายตั้ง
9 เส้นทางโดยอัตโนมัติ
10 ปรับสายไฟด้วยตนเอง
รายละเอียดสินค้า:
การชำระเงิน:
|
| Gold-plated:: | Fu" , 1u" , 3u" , 6u" , 15u" , 30u" , 50u" | Application: | Rack-mount server, Router/Switch, Storage rack,PCB,PCBA,LED light,LED lamps |
|---|---|---|---|
| Gender: | Pin header | Pins: | 8-60PINS |
| Pitch: | 1.27 Pitch | OEM/ODM: | OEM Service Offered Design Service Offered Buyer Label Offered |
| Mounting Type: | SMT | Solid State Lighting: | Architectural lighting, Industrial lighting, Office lighting |
| เน้น: | หัวเข็มหมุด 10 หัว 40 หัว,40 Pin Header |
||

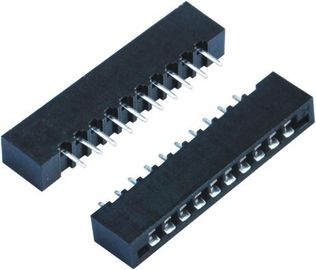

หัวต่อทรงกลม 1.27MM ตัวเชื่อมต่อ Pitch DIP 180 องศาสำหรับแผ่น PCB Insert Plate
ข้อมูลจำเพาะ
เพศ | Feamle |
หมุด | รอบ, ดีบุก / จานทอง |
ชั้น | คู่ / คู่ |
จำนวนแถว | เดี่ยว |
ปฐมนิเทศ | แนวตั้ง, มุมขวา |
การสิ้นสุด | ผ่านรู, DIP, SMT |
วัสดุ:
1. วัสดุของที่อยู่อาศัย: โพลีเอสเตอร์ที่ทำด้วยแก้ว (UL94V-0), NYLON, LCP
2. วัสดุที่ติดต่อ: Phosphor Bronze
ชุบ: Contact Area-Selectine Gold Plating
4. ฝาครอบ: โพลีเอสเตอร์ที่ทำด้วยแก้ว (UL94V-0) , NYLON, LCP
ไฟฟ้า:
คะแนนปัจจุบัน 1 AMP
อัตราส่วนแรงดันไฟฟ้า 1.25 VAC
ความต้านทานฉนวน1000MΩMin
ทนทานต่อแรงต้าน 500VAC
ความต้านทานต่อการติดต่อ20mΩMax
สิ่งแวดล้อม:
1. อุณหภูมิในการเก็บรักษา -40 ° C ~ 105 ° C ความชื้นสัมพัทธ์ <80%
2. อุณหภูมิการใช้งาน (Opration Temperature) -40 ° C ~ + 105 ° C
กระบวนการปราศจากสารตะกั่ว, RoHS เป็นไปตามข้อกำหนด
ทำไมต้องเลือก PengHui
คุณภาพ:
ยกเว้นการชุบ, จากการออกแบบเครื่องมือ, ปั๊ม, ฉีด, ประกอบ, การทดสอบ, การบรรจุ. ขั้นตอนทั้งหมดจะทำโดยเราเอง เพื่อให้เราสามารถควบคุมคุณภาพ
ผลิตภายใต้การควบคุมที่เข้มงวด | การปฏิบัติตาม RoHS |
ISO 9001: 2008 | OEM สำหรับ PULSE |
การรับรอง UL | นโยบายสิ่งแวดล้อมที่ใช้งาน |
เข้าถึง Cetitifaction | ทุกโมดูลได้รับการทดสอบ 3 ครั้ง (ไม่ใช่แค่การทดสอบตามแบทช์) |
ราคาต่อหน่วย
ชาร์จเพียง 35% ~ 60% ของ Pulse, Wurth (Midcom), Bothhand Belfuse, Tyco, Halo, .... ฯลฯ
ขั้นตอนทั้งหมดทำโดยเราเอง เพื่อให้เราสามารถควบคุมต้นทุนได้
PHC มีอุปกรณ์อัตโนมัติมากกว่า 30 เครื่องให้แก่ผลิตภัณฑ์มากที่สุด
PHC ประกอบด้วย 3 เขตปกครองที่ตั้งอยู่ใน Hunan, Hubei, Guangdong
ด้วยสายการผลิตที่มีขนาดใหญ่เราสามารถลดต้นทุนได้มากที่สุด
บริการ
PHC เสนอบริการหลังการขายและบริการหลังการขายที่ดีและสนับสนุนด้านเทคนิคที่แข็งแกร่ง
1. โครงการใหม่: สนับสนุนด้านเทคนิคและการออกแบบอันยอดเยี่ยมของคุณ
2. โครงการที่มีอยู่: พยายามช่วยลูกค้าประหยัดต้นทุนเพื่อเสนอผลิตภัณฑ์ที่มีคุณภาพและประหยัดเวลา
3. ตัวอย่างฟรี: 3-5 PCS ของแต่ละหมายเลข
4. ค่าจัดส่ง: เราสามารถรับส่วนลด 80% จาก DHL / UPS / TNT / FedEx เพื่อรักษาความปลอดภัยและรวดเร็ว
5. การร้องเรียนของลูกค้า: ตอบ 24-48 ชั่วโมงตอบ 8D
6. การรับประกัน: 24 เดือน (สินค้าจะถูกส่งกลับทันทีเปลี่ยนหรือชุดซ่อมถ้า
ลูกค้าไม่พอใจ)
เวลานำ
ด้วยความนิยมอย่างมากจาก 450 คนที่กระจายอยู่ใน บริษัท ย่อย 4 แห่ง PHC สามารถให้บริการได้เร็วที่สุด
เวลานำและกรณีเฉพาะจะขึ้นอยู่กับสถานการณ์
Case.1 | หุ้น | 25% |
Case.2 | 3-4 สัปดาห์ | 70% |
Case.3 | 5-6 สัปดาห์ | 5% |
การออกแบบและความแข็งแรงทางเทคนิค
เรามีประสบการณ์มากกว่า 20 ปีในวิศวกรอุตสาหกรรมเชื่อมต่อสามารถสนับสนุนผลิตภัณฑ์ใหม่ของคุณได้
project.Design เวลาเครื่องมือใหม่: 30-45 วันทำงาน
ชุดแม่พิมพ์
ส่วนของเทอร์มินัล
ต้องการเป็นผู้จัดจำหน่ายและผู้สนับสนุนที่ดีที่สุดในโซลูชันการเชื่อมต่อของคุณ
