รายละเอียดสินค้า:
การชำระเงิน:
|
| Type: | Offline | Output Power Factor: | 0.8 |
|---|---|---|---|
| Phase: | Single Phase | Protection: | Over Load/Current/Voltage, Short Circuit etc |
| Display: | Digital LCD Display | H.S. Code: | 8504402000 |
| เน้น: | ซัพพลายเออร์ออนไลน์ UPS,UPS ระบบอุตสาหกรรม |
||

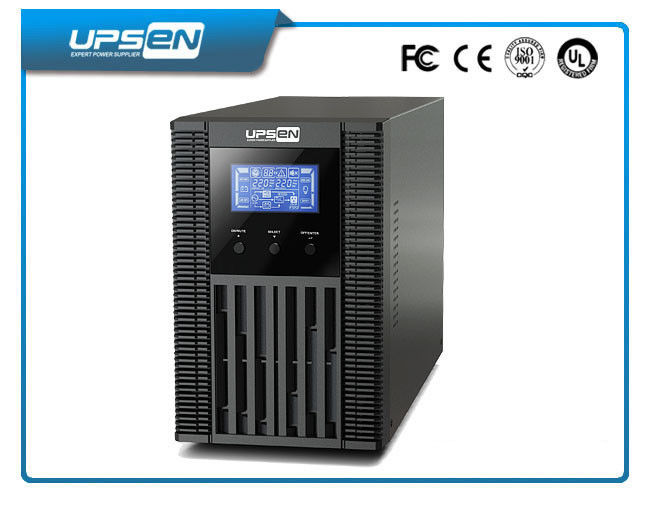

ทรูแปลงดับเบิลความถี่สูงออนไลน์ UPS 1000VA / 800W 6 IEC Outlets
คุณสมบัติที่สำคัญ
• Ture ออนไลน์และเทคโนโลยีการแปลงดับเบิล
• 2pcs 1000VA UPS ของ inbuilt แบตเตอรี่ 12V 9Ah
•สัญญาณ output คลื่นไซน์บริสุทธิ์
•การควบคุมไมโครโปรเซสเซอร์เพิ่มประสิทธิภาพความน่าเชื่อถือ
•การแก้ไขปัจจัยอำนาจ
•ปัจจัยอำนาจเอาท์พุท 0.8
•แรงดันไฟฟ้าอินพุตกว้าง (110 V - 300 V)
•โหมดแปลงใช้ได้
•โหมด ECO สำหรับการประหยัดพลังงาน
•เครื่องปั่นไฟเข้ากันได้
•ขยายกำลังการผลิตเพื่อชาร์จ 6A สำหรับรูปแบบระยะยาว
•สมาร์ท SNMP ทำงานได้ดีกับทั้ง USB หรือ RS-232 เข้าด้วยกัน
•จอแสดงผลที่ครอบคลุมช่วยตรวจสอบได้ง่ายและเข้าถึงสถานะของยูพีเอส
การประยุกต์ใช้:
คอมพิวเตอร์พีซีเซิร์ฟเวอร์ข้อมูลห้องพัก, โทรคมนาคม, การสื่อสาร, การจราจร, ระบบธนาคาร, เอทีเอ็ม
สำนักงานภาษี, โรงเรียน ฯลฯ
ข้อมูลจำเพาะทางเทคนิค
| Green Star ออนไลน์ UPS คู่มือการเลือก | ||||
| MODEL | G1K (L) | G2K (L) | G3K (L) | |
| PHASE | เฟสเดียวกับพื้นดิน | |||
| กำลังการผลิต | 1000 VA / 800 W | 2000 VA / 1600 W | 3000 VA / 2400 W | |
| INPUT | ||||
| แรงดัน | 100/110/115/120 / 127VAC หรือ 200/208/220/230 / 240VAC | |||
| แรงดันไฟฟ้าขา | 55-145 VAC หรือ 110-300 VAC | |||
| ช่วงความถี่ | 40Hz ~ 70 เฮิร์ตซ์ | |||
| ปัจจัยอำนาจ | ≧ 0.99 @ แรงดัน (100% โหลด) | |||
| เอาท์พุท | ||||
| แรงดันขาออก | 100/110/115/120 / 127VAC หรือ 200/208/220/230 / 240VAC | |||
| การควบคุมแรงดัน | ± 1% | |||
| ช่วงความถี่ (Synchronized ช่วง) | 47 ~ 53 Hz หรือ 57 ~ 63 เฮิร์ตซ์ | |||
| ช่วงความถี่ (Batt. MODE) | 50 เฮิร์ตซ์หรือ 60Hz ± 0.1 เฮิร์ตซ์ | |||
| อัตราส่วน Crest ปัจจุบัน | 3: 1 | |||
| เพี้ยน | ≦ 3% THD (เชิงเส้นโหลด); ≦ 6% THD (Non-linear load) | |||
| โอนเวลา | AC ไป DC | ศูนย์ | ||
| อินเวอร์เตอร์ที่จะหลีกเลี่ยง | 4 MS (ทั่วไป) | |||
| รูปแบบของคลื่น (Batt. MODE) | Sinewave บริสุทธิ์ | |||
| ประสิทธิภาพ | ||||
| ไปที่โหมด AC | 88% | 89% | 90% | |
| ไปที่โหมดแบตเตอรี่ | 83% | 87% | 88% | |
| แบตเตอรี่ | ||||
| รุ่นมาตรฐาน | ประเภทแบตเตอรี่ | 12 V / 9 AH | 12 V / 7AH | 12 V / 7 AH |
| เบอร์ | 2 | 6 | 6 | |
| โดยทั่วไปใช้เวลาในการเติมเงิน | 4 ชั่วโมงในการกู้คืนความจุ 90% | |||
| การชาร์จกระแสไฟ (สูงสุด). | 1.0 | |||
| ชาร์จแรงดันไฟฟ้า | 27.4VDC ± 1% | 82.1 VDC ± 1% | 82.1 VDC ± 1% | |
| ระยะยาวรุ่น * | ประเภทแบตเตอรี่ | ทั้งนี้ขึ้นอยู่กับความจุของแบตเตอรี่ภายนอก | ||
| เบอร์ | 3 | 6 | 8 | |
| การชาร์จกระแสไฟ (สูงสุด). | 1.0A / 2.0A / 4.0A / 6.0 | |||
| ชาร์จแรงดันไฟฟ้า | 41.0VDC ± 1% | 82.1 VDC ± 1% | 109.4VDC ± 1% | |
| ตัวบ่งชี้ | ||||
| จอแอลซีดี | ระดับโหลดระดับแบตเตอรี่โหมด AC, โหมดแบตเตอรี่โหมดบายพาสและตัวชี้วัดความผิดพลาด | |||
| ปลุก | ||||
| โหมดแบตเตอรี่ | ทำให้เกิดเสียงทุกๆ 4 วินาที | |||
| แบตเตอร์รี่ต่ำ | ทำให้เกิดเสียงทุกวินาที | |||
| เกินพิกัด | ทำให้เกิดเสียงสองครั้งทุกวินาที | |||
| ความผิด | อย่างต่อเนื่องทำให้เกิดเสียง | |||
| ทางกายภาพ | ||||
| รุ่นมาตรฐาน | มิติ, D x กว้าง x สูง (mm) | 397 X 145 X 220 | 419X190X318 | |
| น้ำหนักสุทธิ (กิโลกรัม) | 13 | 26 | 28 | |
| ระยะยาวรุ่น * | มิติ, D x กว้าง x สูง (mm) | 282 x 145 x 220 | 397 X 145 X 220 | |
| น้ำหนักสุทธิ (กิโลกรัม) | 4.6 | 6.8 | 7.4 | |
| สิ่งแวดล้อม | ||||
| ความชื้น | 20-90% RH @ 0- 40 ° C (ไม่กลั่นตัว) | |||
| ระดับเสียง | น้อยกว่า 50dBA @ 1 เมตร | |||
| การจัดการ | ||||
| สมาร์ท RS-232 / USB | รองรับ Windows 2000/2003 / XP / Vista / 2008/7/8, Linux, Unix, และ MAC | |||
| ตัวเลือก SNMP | การจัดการพลังงานจากผู้จัดการ SNMP และเว็บเบราว์เซอร์ | |||
* รูปแบบระยะยาวจะใช้ได้เฉพาะใน 200/208/220/230 / ระบบ 240VAC
ความได้เปรียบในการแข่งขัน:
1: การรับประกันสามปีสำหรับออนไลน์ UPS, และ 1% UPS ฟรีหรือ 2% ฟรีบอร์ด PCB
3: ดีบริการหลังการขายเราจะเต็มไปด้วยความรับผิดชอบสำหรับความผิดพลาดที่เกิดจากด้านข้างของเรา
4: ประสบการณ์ระดับมืออาชีพในสาขาพลังงานมากกว่า 10 ปี
ที่ 5: การสนับสนุนทางเทคนิคระดับมืออาชีพทั้งก่อนและหลังการขาย
6: การตอบสนองเวลาจัดส่งที่รวดเร็วและการดำเนินงานที่มีความยืดหยุ่นเพื่อตอบสนองความต้องการพิเศษของลูกค้าใด ๆ '
7: ฟรี OEM และ ODM บริการ
8: ราคาที่แข่งขันที่มีคุณภาพและเป็นผู้ใหญ่ผลิตภัณฑ์
