บทนำ
ด้านวิธีแผงวงจรดับเบิลมีสองด้านทองแดงและหลุม metallized ที่เป็นทองแดงสองด้านและทองแดงหลุมภายใน
ทั้งสองฝ่ายจะมีบอร์ดการเดินสายคู่ แต่จะใช้ลวดทั้งสองข้าง ทั้งสองฝ่ายจะต้องอยู่ในห้องที่มีการเชื่อมต่อไฟฟ้าที่เหมาะสม "สะพาน" ระหว่างวงจรนี้เรียกว่า VIAS ให้คำแนะนำในหลุม PCB โลหะเต็มหรือเคลือบด้วยหลุมซึ่งสามารถเชื่อมต่อกับตัวนำทั้งสองด้าน เพราะพื้นที่แบบ dual-แผงละสองครั้งเป็นใหญ่กว่าแผงเดียวแผงคู่ที่จะแก้ปัญหาการเดินสายเดียวแผงถูกย้ายเพราะความยากลำบาก (สามารถหันไปอีกด้านหนึ่งของหลุม) มันจะเหมาะสำหรับการใช้งานในที่ซับซ้อนมากขึ้นกว่าเพียงครั้งเดียว วงจร -panel
ข้อดี
เมื่อเทียบกับซิงเกิ้ลบอร์ด: เดินสายสะดวกง่ายสายไฟที่ใช้แรงงานเข้มข้นขนาดเล็กความยาวสายสั้น
ขั้นตอนการออกแบบวงจรดับเบิล
1. เตรียมแผนงานวงจร
2. สร้างไฟล์ใหม่และเต็มไปห้องสมุดแพคเกจส่วนประกอบ PCB
3 การวางแผนคณะกรรมการ
4 ลงไปในตารางของเครือข่ายและส่วนประกอบ
5, ส่วนประกอบรูปแบบอัตโนมัติ
6 การปรับรูปแบบ
7 การวิเคราะห์ความหนาแน่นของเครือข่าย
8 กฎการเดินสายตั้ง
9 เส้นทางโดยอัตโนมัติ
10 ปรับสายไฟด้วยตนเอง
รายละเอียดสินค้า:
การชำระเงิน:
|
| แสงสูง: | HDI 2Layers PCB สองด้านแผงวงจรพิมพ์,HDI PCB Board สำหรับมือถือ,HDI PCB Board for Mobile |
||
|---|---|---|---|

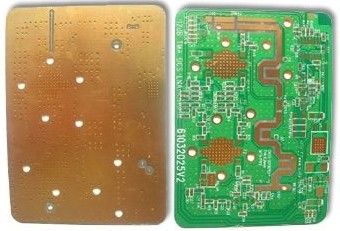

ความถี่สูงสองด้าน PCB ที่มีสองชั้น HDI ทองแดงบรรจุสำหรับมือถือทำจากอาร์:
วัสดุ: Arlon
ชั้นคณะกรรมการ: 2
ไมโครผ่าน: 100Ωm
ความหนาของคณะกรรมการ: 1.6mm
เทคนิคพื้นผิว: ENIG และ OSP
ขนาดรูขั้นต่ำ: 0.5mm
แอพลิเคชัน: บอร์ดเครื่องใช้ไฟฟ้า
ทองแช่และหมึกพิมพ์สีขาว
หน้ากากประสาน: LPI (ภาพยนตร์เปียก)
พิมพ์อื่น ๆ : พิมพ์คาร์บอนหน้ากากประสาน peelable / ประสาน maskplugged หลุม
การประยุกต์ใช้: เหมาะสำหรับโทรศัพท์มือถือ
วัสดุฐาน: อุณหภูมิสูง FR4 อลูมิเนียมตาม ธ เธเธฃ, royers, Arlon และเทฟลอนอื่น ๆ
ชั้น: 1-26 ชั้น PCB มาตรฐานตาบอดผ่านและฝังผ่านทางคณะกรรมการ
พื้นที่ขั้นต่ำติดตาม: 4 และ 3 ล้านบาทบางส่วนได้รับอนุญาต
ความหนาของคณะกรรมการสูงสุด: 6mm
เสร็จสิ้น: HAL นำฟรี HAL, OSP อินทรีย์อย่างหนักและดีบุกชุบทองอ่อนแช่เงินแช่ดีบุกและไฟฟ้าน้อยนิกเกิลแช่ทอง
เซินเจิ้น Meidear จะมีการพัฒนาหลายปีที่เรามุ่งมั่นเสมอที่จะนำเสนอบริการแบบครบวงจรที่ดีเยี่ยมให้กับลูกค้าที่เคารพนับถือของเรา
เรายินดีต้อนรับ PCB อลูมิเนียม PCB, FPC, PCB ยาวและ CEM-3, แข็งและบอร์ด PCB Flex RFQ ของคุณไม่ว่าปริมาณขนาดเล็กหรือใหญ่
หากท่านแรกจะพิจารณาในการเลือกเซินเจิ้น Meidear ของเราจะเป็นคู่ของคุณที่จัดส่งที่รวดเร็วและการควบคุมคุณภาพดีราคาแข่งขันทีมงานมืออาชีพและการบริการส่วนบุคคลวีไอพีที่เรานำเสนอจะพิสูจน์ทางเลือกที่ฉลาดของคุณ
สำหรับข้อมูลเพิ่มเติมกรุณาอย่าลังเลที่จะติดต่อเรา นอกจากนี้คุณยังสามารถเข้าถึงเว็บไซต์ของเรา: www.me-pcb.com
หรือคุณสามารถส่งคำถามของคุณเพื่อ MKT ที่ me-pcb.com
