บทนำ
ด้านวิธีแผงวงจรดับเบิลมีสองด้านทองแดงและหลุม metallized ที่เป็นทองแดงสองด้านและทองแดงหลุมภายใน
ทั้งสองฝ่ายจะมีบอร์ดการเดินสายคู่ แต่จะใช้ลวดทั้งสองข้าง ทั้งสองฝ่ายจะต้องอยู่ในห้องที่มีการเชื่อมต่อไฟฟ้าที่เหมาะสม "สะพาน" ระหว่างวงจรนี้เรียกว่า VIAS ให้คำแนะนำในหลุม PCB โลหะเต็มหรือเคลือบด้วยหลุมซึ่งสามารถเชื่อมต่อกับตัวนำทั้งสองด้าน เพราะพื้นที่แบบ dual-แผงละสองครั้งเป็นใหญ่กว่าแผงเดียวแผงคู่ที่จะแก้ปัญหาการเดินสายเดียวแผงถูกย้ายเพราะความยากลำบาก (สามารถหันไปอีกด้านหนึ่งของหลุม) มันจะเหมาะสำหรับการใช้งานในที่ซับซ้อนมากขึ้นกว่าเพียงครั้งเดียว วงจร -panel
ข้อดี
เมื่อเทียบกับซิงเกิ้ลบอร์ด: เดินสายสะดวกง่ายสายไฟที่ใช้แรงงานเข้มข้นขนาดเล็กความยาวสายสั้น
ขั้นตอนการออกแบบวงจรดับเบิล
1. เตรียมแผนงานวงจร
2. สร้างไฟล์ใหม่และเต็มไปห้องสมุดแพคเกจส่วนประกอบ PCB
3 การวางแผนคณะกรรมการ
4 ลงไปในตารางของเครือข่ายและส่วนประกอบ
5, ส่วนประกอบรูปแบบอัตโนมัติ
6 การปรับรูปแบบ
7 การวิเคราะห์ความหนาแน่นของเครือข่าย
8 กฎการเดินสายตั้ง
9 เส้นทางโดยอัตโนมัติ
10 ปรับสายไฟด้วยตนเอง
รายละเอียดสินค้า: |

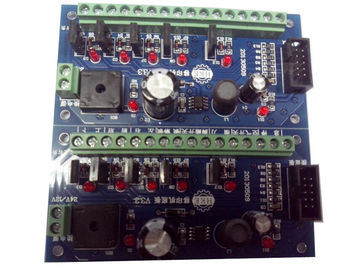

ชื่อผลิตภัณฑ์: | ต้นแบบการประกอบแผงวงจร | นาทีอะไหล่ขนาด | 0603 |
สมัชชาประเภท | THT & SMT ประกอบ | ขนาด PCB Board | 190mm x105mm |
ประเภทการผลิต | OEM และ ODM | เสร็จสิ้นพื้นผิว: | สมัชชา LEADFREE |
ปริมาณการชุมนุม | ต้นแบบเพื่อมวลชน | ใบสมัคร | การควบคุมการเข้าถึง |
รายละเอียด:
เปรียววงจร จำกัด ได้รับการเป็นมืออาชีพและ PCB PCB Assembly C เป็นเวลาประมาณ 10 ปี เรามีการเจริญเติบโตที่มีความพยายามทั้งหมดของพนักงานของเราและการสนับสนุนลูกค้า จากครั้งแรกที่สร้างขึ้นโดยวิศวกรมืออาชีพหลายวันนี้มีหลายโรงงานร่วมเป็นหุ้นส่วนของเราเองเราเป็นสักขีพยานในอำนาจของความร่วมมือและ win-win ความสัมพันธ์
รายละเอียด:
การผลิตต้นแบบ PCB เป็นบริการทั่วไปเรามีให้ทั้งต้นแบบการผลิต PCB หรือแผงวงจรต้นแบบการชุมนุม เรามีวิศวกรผู้เชี่ยวชาญด้านการตรวจสอบและทดสอบรูปแบบของคุณที่จะช่วยให้คุณพบปัญหาของการออกแบบ PCB ของคุณและประหยัดเวลาและเงินในการผลิตต้นแบบ PCB ของคุณและ asssembly ซึ่งยังเป็นสิ่งสำคัญในการแนะนำการผลิตใหม่ (NPI) ด้านล่างเป็น PCB ต้นแบบผลิตข้อมูลจำเพาะของเรา ผลิตภัณฑ์ PCB ของเราประกอบด้วย:
ชั้นชั้นเดียวสองชั้นและหลายชั้นถึง 26 ชั้น |
วัสดุ FR-4, CEM-3, TG สูงอลูมิเนียมหุ้มเกราะทองแดง |
ความหนา 0.20mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 2.0mm, 2.4mm 4.0mm ไป |
ทองแดง 1 / 2oz, 1oz, 2oz, 3oz, 4oz, 5oz, 6oz |
จบ HASL ตะกั่วฟรี HASL แช่ทอง, Immersion เงิน / กระป๋อง OSP / Entek, |
สั่งตัวอย่างต้นแบบปริมาณขนาดเล็กจำนวนการผลิต PCB |
จีน Turnkey สองด้านการประกอบวงจรต้นแบบวงจรบริการชุดบอร์ด
เราให้แผงวงจรต้นแบบการผลิตเดียวกันกับการประกอบวงจรจาก SMT ด้านเดียว, THT จะเป็นสองเท่าชุมนุมผสมด้านเทิร์นคีย์บริการสำหรับบัดกรีอย่างเต็มที่และประกอบต้นแบบถึงปานกลาง เราสามารถสั่งซื้อชิ้นส่วนสำหรับคุณเช่นกันเราคุณให้ชิ้นส่วน บริการที่สำคัญทางกลับกันจะช่วยให้คุณสามารถจัดการกับ PCB เปลือยและการประกอบวงจรร่วมกันเพื่อจัดจำหน่ายอย่างใดอย่างหนึ่ง เราสามารถให้การผลิตต้นแบบเปิด PCB อย่างรวดเร็วและการชุมนุมที่ราคาเทิร์นคีย์ก้าวร้าว
จีน Turnkey สองด้านการประกอบวงจรต้นแบบวงจรบริการชุดบอร์ด
Surface Mount Technology 0603, 0402, BGA, UBGA |
ธรรมดา Leaded เทคนิค, พนักงาน CEM กับประสบการณ์เพียงพอสำหรับการประกอบช่างฝีมือที่มีมาตรฐานสูง |
ใช้จุดหลอมเหลวบัดกรีจุดสูงล่วงล้ำ Reflow และเติม RoHS / ไม่เป็นไปตามมาตรฐาน |
การประกอบวงจรล้าง Selective คลื่นบัดกรีอุปกรณ์ปราศจากสารตะกั่วและการควบคุมกระบวนการ |
กล้องส่องทางไกลกล้องจุลทรรศน์ตรวจสอบรถยนต์, X-ray, AOL ทดสอบหน้าที่ |
เคลือบมาตราส่วน |
สนับสนุน DFM วิศวกรรมการสนับสนุน |
การใช้งาน:
submetering, เซนเซอร์และผลิตภัณฑ์ควบคุมขนส่งออฟติคัลระบบ Radio Frequency (RF) ระบบ Switched วิดีโอดิจิตอลและ IPTV, หม้อแปลงห้องปฏิบัติการเครื่องมือวัดและจัดเก็บข้อมูล / วิเคราะห์ระบบซอฟแวร์การควบคุมการเข้าถึงโทรทัศน์และเคเบิ้ลทีวี, วิเคราะห์ InstrumentsNetwork อุปกรณ์เครื่องเรดาร์ ทหารสื่อสารทหารเรือระบบสงครามอิเล็กทรอนิกส์ระบบ, การสื่อสาร, ภาพและเสียงกระจายเสียงออปโตอิเล็กทรอนิกส์, ถังเครื่องใช้ไฟฟ้า, ระบบพลังงานแสงอาทิตย์โซลาร์เซลล์, ซอฟต์แวร์ฝังตัว, ระบบอัตโนมัติทางอุตสาหกรรมและการควบคุมการวัด, การแพทย์, โทรคมนาคม, UPS, ยานยนต์, การเข้าถึงสื่อและ Infomobility , การบิน, Disk Drive ระบบการทำสำเนาข้อมูลแบบไร้สายวิทยุดิจิตอลโมเด็ม ect
จีน Turnkey สองด้านการประกอบวงจรต้นแบบวงจรบริการชุดบอร์ด
ทำไมเรา?
