PCB สองด้าน

  • ความแม่นยำสูง PCB สองด้าน ซัพพลายเออร์
  • ความแม่นยำสูง PCB สองด้าน ซัพพลายเออร์

บทนำ


ด้านวิธีแผงวงจรดับเบิลมีสองด้านทองแดงและหลุม metallized ที่เป็นทองแดงสองด้านและทองแดงหลุมภายใน

ทั้งสองฝ่ายจะมีบอร์ดการเดินสายคู่ แต่จะใช้ลวดทั้งสองข้าง ทั้งสองฝ่ายจะต้องอยู่ในห้องที่มีการเชื่อมต่อไฟฟ้าที่เหมาะสม "สะพาน" ระหว่างวงจรนี้เรียกว่า VIAS ให้คำแนะนำในหลุม PCB โลหะเต็มหรือเคลือบด้วยหลุมซึ่งสามารถเชื่อมต่อกับตัวนำทั้งสองด้าน เพราะพื้นที่แบบ dual-แผงละสองครั้งเป็นใหญ่กว่าแผงเดียวแผงคู่ที่จะแก้ปัญหาการเดินสายเดียวแผงถูกย้ายเพราะความยากลำบาก (สามารถหันไปอีกด้านหนึ่งของหลุม) มันจะเหมาะสำหรับการใช้งานในที่ซับซ้อนมากขึ้นกว่าเพียงครั้งเดียว วงจร -panel

ข้อดี


เมื่อเทียบกับซิงเกิ้ลบอร์ด: เดินสายสะดวกง่ายสายไฟที่ใช้แรงงานเข้มข้นขนาดเล็กความยาวสายสั้น

ขั้นตอนการออกแบบวงจรดับเบิล

1. เตรียมแผนงานวงจร

2. สร้างไฟล์ใหม่และเต็มไปห้องสมุดแพคเกจส่วนประกอบ PCB

3 การวางแผนคณะกรรมการ

4 ลงไปในตารางของเครือข่ายและส่วนประกอบ

5, ส่วนประกอบรูปแบบอัตโนมัติ

6 การปรับรูปแบบ

7 การวิเคราะห์ความหนาแน่นของเครือข่าย

8 กฎการเดินสายตั้ง

9 เส้นทางโดยอัตโนมัติ

10 ปรับสายไฟด้วยตนเอง

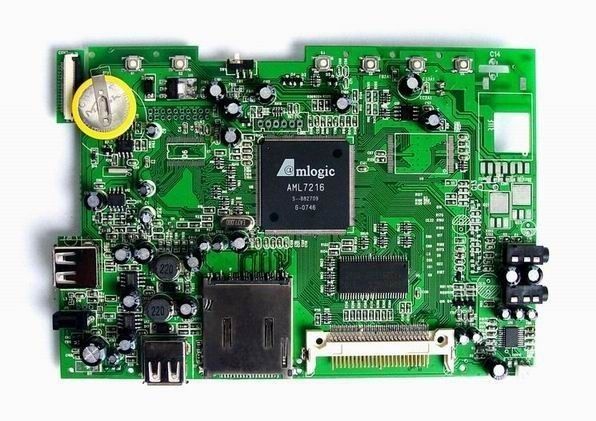

บอร์ด PCB สองด้านสำหรับเมนบอร์ดประกอบแผงวงจรพิมพ์

Double sided pcb board for motherboard , printed circuit board assembly
Double sided pcb board for motherboard , printed circuit board assembly

ภาพใหญ่ :  บอร์ด PCB สองด้านสำหรับเมนบอร์ดประกอบแผงวงจรพิมพ์

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: Pacific PCB
ได้รับการรับรอง: UL,SONY GP,TSO9001:2000,ISO14000,TS16949,QC080000,OHSAS 18001,
หมายเลขรุ่น: แปซิฟิก 001
วัสดุฐาน: FR-4
ความหนาของทองแดง: 1 ออนซ์
ความหนาของคณะกรรมการ: 1.2mm
ลักษณะพื้นผิว: HASL

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negociation
รายละเอียดการบรรจุ: บรรจุภัณฑ์สูญญากาศ
เวลาการส่งมอบ: 5-7 วันทำ
เงื่อนไขการชำระเงิน: T / T, บัตรเครดิต, เงินฝากโดยตรง PayPal
สามารถในการผลิต: 1,000,000 ตารางฟุต / เดือน
รายละเอียดสินค้า

บอร์ด PCB สองด้านสำหรับเมนบอร์ดประกอบแผงวงจรพิมพ์

ข้อมูลจำเพาะ

บอร์ด PCB 1.Double ด้าน
2.HASL การตกแต่งพื้นผิว
เวลาการส่งมอบ 3.short
เพื่อ 4.small มี vailabe
5.OEM มีให้

วิธีการได้รับใบเสนอราคาจากฉัน?
เพื่อที่จะช่วยให้ฉันเพื่อให้คุณใบเสนอราคาโปรดให้ฉันตรวจสอบข้อมูล
1. ไฟล์ PCB
กรุณาส่งฉัน PCB ไฟล์ของคุณในไฟล์ Gerber, .pcb หรือแฟ้ม .pcbdoc ทางอีเมล (sales@pcb-pacific.com)
2. สามารถใช้บริการ PCB วัสดุฐาน:
FR4 1.6mm, 1.2mm FR4, FR4 1.0mm, 0.8mm FR4 อลูมิเนียม 1.6mm
3. มีจำหน่ายทองแดงหนา:
0.5oz, 1oz, 2oz, 3oz, 4oz
4. การรักษาพื้นผิว
Immersion Gold over นิกเกิ้ล, HASL ตะกั่วฟรี, OSP
5. สีที่มีจำหน่ายสำหรับหน้ากากประสานและ Top ซ้อนทับ (ตัวแทนตำนาน)
สีเขียว, สีฟ้า, สีแดง, สีดำ, สีขาว
ตัวอย่างหนึ่งของข้อกำหนดทั่วไปสำหรับ PCB เป็นดังต่อไปนี้:
FR4 1.6mm, RoHS, 1 / 1oz, Immersion Gold over นิกเกิ้ล, กรีนบัดกรีหน้ากากสีขาวซ้อนทับด้านบน
เวลานำ:
สำหรับต้นแบบปริมาณขนาดเล็กจะใช้เวลาประมาณ 3 ~ 4 วันที่เราจะจัดส่งสินค้าออก
สำหรับบาง PCB และผลิตชุดยากที่จะใช้เวลาประมาณ 7 วันสำหรับการจัดส่ง
สำหรับการประกอบวงจรก็จะใช้เวลาประมาณ 10 วันสำหรับการจัดส่ง
ติดต่อเรา:
กังวลหรือคำถามใด ๆ โปรดอย่าลังเลที่จะติดต่อผมทางอีเมล
ใด ๆ ของอีเมลของคุณจะได้รับการอ่านอย่างละเอียด, ฉันกำลังมองไปข้างหน้ากับข้อความของคุณ

•แผงวงจรพิมพ์ HDI
แปซิฟิก PCB เป็น บริษัท ผลิตชั้นนำผู้เชี่ยวชาญในการผลิตปริมาณขนาดเล็กและต้นแบบ PCB ที่มีความหลากหลาย เราจัดการเวลาอย่างรวดเร็วตลาดให้กับมาตรฐานการประกันคุณภาพ

•ความสามารถในการผลิตทั่วไป

ประเภท ลักษณะ ความสามารถ
รูปแบบไฟล์ Gerber files- แนะนำ 274-X 274-D, DPF, ODB ++
แฟ้มเจาะ X & Y พิกัดที่มีขนาดรวมเครื่องมือ
ขนาด แม็กซ์ มิติสำเร็จรูป 580mm x 800mm - เดี่ยว / สองด้าน
550mm x 800mm - Multilayer
คณะกรรมการความหนา มาตรฐาน 1.6mm ± 10%
นาที. เดี่ยว / สองด้าน: 0.2mm ± 0.1mm
4 ชั้น: 0.4mm ± 0.1mm
6 ชั้น: 0.6mm ± 0.1mm
8 ชั้น: 1.0mm ± 0.1mm
10 ชั้น: 1.0mm ± 0.12mm
12 ชั้น: 1.2mm ± 0.12mm
...
32 ชั้น: 4.0mm ± 0.4mm และเหนือ
แม็กซ์ 6.3mm ± 10%
โบว์และบิด <7/1000
ทองแดง น้ำหนักนอก Cu 1oz ~ 10oz
น้ำหนัก ภายในแสง Cu 1 / 3oz ~ 6oz
วัสดุลามิเนต FR4 (High TG ฮาโลเจนฟรี), FR5, ISOLA (FR408,370HR) เทฟลอน ธ เธเธฃโรเจอร์ส (RO4003, RO4350, RO4450), แผ่นอลูมิเนียม (เดี่ยวสองด้าน)
FR4 ความหนา 1.6mm
สูง TG FR4 (170 องศาเซลเซียส) 1.6mm
คณะกรรมการตัด แม็กซ์ จำนวนชั้น 32
นาที. ความหนาชั้นด้าน (ความหนาทองแดงได้รับการยกเว้น) 0.07mm
ขุดเจาะ นาที. ขนาด 0.1mm
แม็กซ์ ขนาด 6.0mm
สว่านเบี่ยงเบน ± 0.002 "(0.050mm)
ความอดทนหลุม PTH ± 0.003 "(0.075mm)
ความอดทนหลุม NPTH ± 0.002 "(0.050mm)
มุมของ Countersink 80 °, 90 °, 100 °, 120 °
การชุบ นาที. ขนาดรู 0.0008 "
อัตราส่วน 20
การแกะสลัก ติดตามความอดทนความกว้าง ± 20%
นาที. ร่องรอยความกว้าง / พื้นที่ (น้ำหนัก Cu 1oz เสร็จแล้วตั้งแต่วันที่ 1 / 3oz) 0.003 "/ 0.003" (0.08mm)
นาที. ร่องรอยความกว้าง / พื้นที่ (น้ำหนัก Cu 1oz เสร็จแล้วตั้งแต่วันที่ 1 / 2oz) 0.004 "/ 0.004" (0.1mm)
นาที. ร่องรอยความกว้าง / พื้นที่ (2oz สำเร็จรูปน้ำหนัก Cu) 0.005 "/ 0.005" (0.127mm)
นาที. ร่องรอยความกว้าง / พื้นที่ (3oz สำเร็จรูปน้ำหนัก Cu) 0.008 "/ 0.008" (0.2mm)
นาที. ร่องรอยความกว้าง / พื้นที่ (4oz สำเร็จรูปน้ำหนัก Cu) 0.012 "/ 0.012" (0.3mm)
ชั้นด้าน นาที. พื้นที่จากการขุดเจาะกับรูปแบบภายใน 0.1mm
นาที. พื้นที่จากแหวนแหวนกับรูปแบบภายใน 0.1mm
ชั้นต่อชั้นการลงทะเบียน ± 0.003 "(0.08mm)
หน้ากากประสาน สี สีเขียว, สีเขียวอ่อน, สีเขียวเคลือบสีขาวมากสีขาว, สีดำ, สีดำ, สีน้ำตาลเข้ม, สีเหลือง, สีแดง, สีฟ้า, สีโปร่งใส
นาที. ประสานกวาดล้างหน้ากาก 0.003 "
ความหนา 0.0004 "
หมึกผ่านผ้าไหม สี สีขาว, สีดำ, สีเหลือง, สีแดง, สีฟ้า, สีเขียว
นาที. ความกว้างร่องรอย 0.005 "
นาที. ขนาด 0.028 "/ 0.028"
ทดสอบไฟฟ้า AOI Y
บิน Probe Tester Y
ความต้านทานการควบคุม ความอดทน ± 10%
เครื่องทดสอบความต้านทาน Tektronix TDS8200
สายงานการผลิต End Mills ทดสอบ ± 0.15mm (0.006 ")
ความอดทน CNC ± 0.15mm (0.006 ")
V-Cut ลึก ± 0.1mm (0.004 ")
V-ตัดเบี่ยงเบนมุม ± 0.1mm (0.004 ")
กึ่งหลุม Y
พื้นผิว HASL, HASL PB ฟรีแช่ทองแช่เงินแช่ดีบุก OSP (Entek), S / G, ชุบ ENEPIG, G / F, ชุบคาร์บอน ...
Vias คนตาบอดและฝัง 3 + N + 3 Y
เรซิ่น, หมึกเติมหลุม, PTH Y
คนอื่น ๆ UL Cert Y
ISO Cert ISO9001 / ISO14001 / RoHS

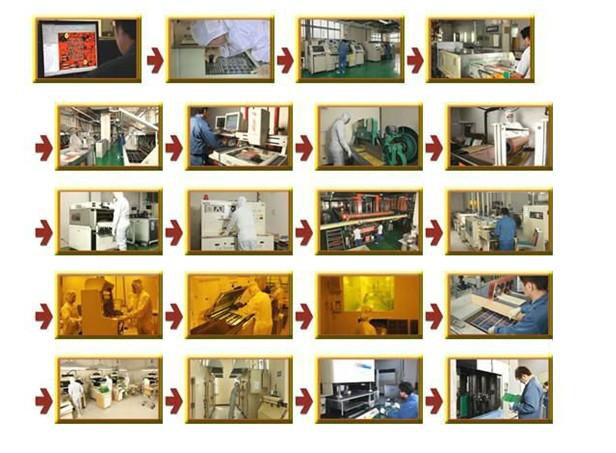

โรงงานโปร่งใสแปซิฟิก PCB ช่วยให้ลูกค้าของเราเพื่อเป็นสักขีพยานในกระบวนการที่น่าสนใจของการผลิต PCB!
