บทนำ:
มุ่งเน้นไปที่พื้นฐานที่สุดของ PCB, ส่วนประกอบที่มุ่งเน้นในด้านหนึ่งด้านอื่น ๆ ของสายคือสาย concentrated.Because ปรากฏเฉพาะในด้านหนึ่งเพื่อให้ชนิดของ PCB นี้เรียกว่า PCB ด้านเดียว
โสดแผนภาพการเดินสายไฟแบนให้ความสำคัญกับเครือข่ายการพิมพ์, ที่อยู่ในพื้นผิวทองแดงพิมพ์บนตัวแทนต้านทานเพื่อป้องกันการเชื่อมต้านทานหลังจากแกะสลักพิมพ์บนเครื่องหมายและจากนั้นไล่วิธีการประมวลผลเสร็จสมบูรณ์หลุมคู่มือชิ้นส่วนและลักษณะที่ปรากฏ นอกจากนี้ยังเป็นส่วนหนึ่งของจำนวนเล็ก ๆ ของผลิตภัณฑ์ที่หลากหลายมีการใช้ตัวแทนต้านทานแสงการสร้างรูปแบบของวิธีการถ่ายภาพ
อุณหภูมิขณะใช้งานในช่วงตั้งแต่ 130 ถึง 230 ซีซีบอร์ดด้านเดียวที่สามารถใช้ได้กับพื้นผิวเสร็จสิ้นรวมทั้ง protectant ผิวอินทรีย์ (OSP) Immersion เงิน, ดีบุกชุบทองพร้อมกับทั้งสารตะกั่วหรือตะกั่วอากาศร้อนระดับบัดกรี (HASL)
วัสดุ:
วัสดุฐาน PCB ด้านเดียวในฟีนอลกระดาษทองแดงบอร์ดลามิเนต, อีพ็อกซี่เรซิ่นทองแดงแผ่นลามิเนตจะได้รับความสำคัญกับ
โครงสร้าง:
ครั้งแรก, ฟอยล์ทองแดงที่จะแกะสลักกระบวนการอื่น ๆ ที่จะได้รับวงจรจำเป็นฟิล์มป้องกันที่จะเจาะเพื่อแสดงแผ่นที่สอดคล้องกัน หลังจากทำความสะอาดแล้ววิธีการกลิ้งไปรวมทั้งสอง แล้วส่วนแผ่นสัมผัสชุบทองหรือการคุ้มครองดีบุก
กระบวนการผลิต:
โสดทองแดงหุ้มแผ่น - blanking - วิธีการ / จอการถ่ายโอนภาพพิมพ์แสง - ลบกัดกร่อนพิมพ์ - ทำความสะอาดแห้ง - เครื่องเจาะรู - รูปร่าง - ซักแห้ง - พิมพ์เชื่อมความต้านทานเคลือบ - การรักษา - พิมพ์สัญลักษณ์เครื่องหมาย - การรักษา - ทำความสะอาดอบแห้งแห้ง - ฟลักซ์เคลือบก่อน - ผลิตภัณฑ์สำเร็จรูป
ใบสมัคร
ด้านเดียว PCB การใช้งานมากที่สุดในวิทยุเครื่องทำความร้อน, เย็น, เครื่องซักผ้าและอื่น ๆ สินค้าเครื่องใช้ไฟฟ้าเช่นเดียวกับเครื่องพิมพ์, ตู้หยอดเหรียญ, ไฟ LED, ชิ้นส่วนอิเล็กทรอนิกส์เช่นวงจรเครื่องเชิงพาณิชย์
รายละเอียดสินค้า:
การชำระเงิน:
|
| เน้น: | สวิทช์เมมเบรนเดียวสวิทช์เมมเบรนที่กำหนดเอง,custom membrane switch |
||
|---|---|---|---|

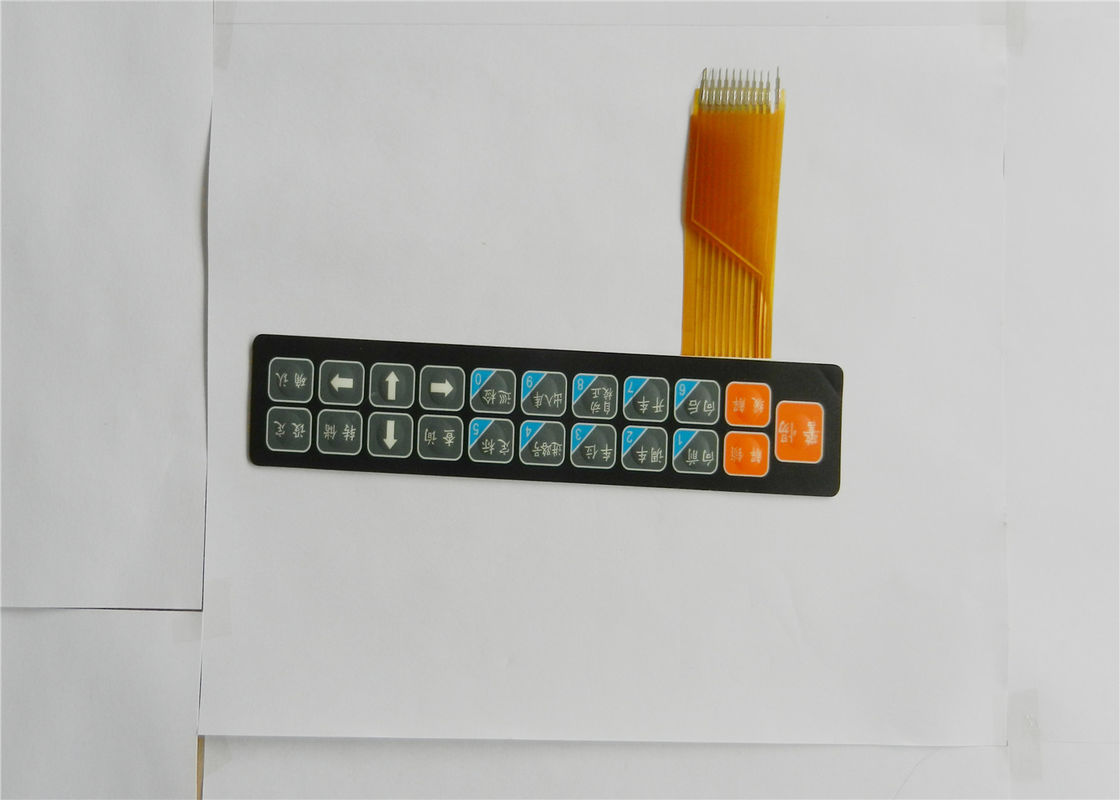

ที่กำหนดเอง FR4 ด้านเดียว PCB เมมเบรนสวิทช์แป้นพิมพ์ด้วยโลหะโดม
รายละเอียดอย่างรวดเร็ว:
> กราฟิกซ้อนทับ: พื้นผิว
> ชั้นที่สอง: กาว DT 6100
> กาว: 3M 467
> ชั้นวงจร: FR4 เดี่ยว - ด้าน PCB FR4 คู่ - ด้าน PCB
> ปุ่ม: นูนแบนโพลีโดมโดมโลหะ
> LED สี: สีเขียว, สีแดง, สีเหลืองและสีเดียวสีขาว
> สนาม: 1.0 มิลลิเมตร
> แรงดัน: 280 กรัม
> compents อิเล็กทรอนิกส์หลัก: LED, เชื่อมต่อโลหะโดม
> เงื่อนไขการใช้งาน: 40 ° C, 90% ~ 95% สำหรับ 240 ชั่วโมง
> ช่วงชีวิต: 5000000 ครั้ง
รายละเอียด:
> พื้นผิว: เคลือบมันวาว
> ปุ่มซ้อนทับ: นูน 0.35 มิลลิเมตร
> ขนาดโลหะโดม: Φ 8 มมโลหะโดม
> หน้าต่าง: ไม่มี
> หน้าต่างนำ: ไม่มีโปร่งแสงเคลือบสี
> ทอง PCB ล้าง: ใช่ไม่
> ความอดทน: 0.05 มม
> น้ำระดับหลักฐาน: IP 67
> ช่องเสียบ: ด้วย
> การจับคู่สี: Pantone และ RAL ระบบการจับคู่สี
การใช้งาน:
1. A. สำหรับการวัดอุปกรณ์เช่นเครื่องมือวิเคราะห์ Intrument ทะเล, อุปกรณ์ทางการแพทย์และอื่น ๆ
บีสำหรับผลิตภัณฑ์เครื่องกลและไฟฟ้าเช่นไฟฟ้าเครื่อง CNC เครื่องชั่งน้ำหนัก, หุ่นยนต์, เครื่องการพิมพ์แป้นพิมพ์ฟังก์ชั่นจอภาพเครื่องพิมพ์ plolter กราฟิกและอื่น ๆ
C. ระบบสำนักงาน OS เช่นชุดโทรศัพท์เครื่องแฟกซ์สำเนาแมวเคาน์เตอร์และอื่น ๆ
บันทึก:
ฟุตโดมโลหะไม่สามารถพับเก็บได้ 90 องศาไปทางด้านบนของมันเมื่อใช้งานก็จะลดช่วงชีวิตของโดมโลหะ
ข้อมูลจำเพาะ
1. ไฟฟ้า | ||
สูงสุดวงจรการให้คะแนน: 35V (DC), 100mA, 1W | 35V DC, 100mA, 1W | |
ความต้านทานการติดต่อ: 10Ω ~ 500Ω (แตกต่างกันจากระยะเวลาในการติดตามและวัสดุ) | 10Ω ~ 500Ω | |
ความต้านทานของฉนวน: 100MΩ 100V | 100MΩที่ 100V DC | |
อิเล็กทริก: 250 Vrms (50 ~ 60Hz 1min) | 250V Rms (50-60Hz 1min) | |
ติดต่อตีกลับ: <5ms | 5ms หรือน้อยกว่า | |
ชีวิต: แบน: ≥ครั้ง 5million | ||
สัมผัส: ≥ 1,000,000 ครั้ง Duraswitch: เวลา≥ 10million | ประเภท 60g แบน ~ 300g (2 ~ 10oz) | |
สัมผัสประเภท 150g ~ 400g (6 ~ 14oz) | ||
2. วิศวกรรม | ประเภทจอ 0.1 ~ 0.5mm | |
สัมผัสประเภท 0.6 ~ 1.5mm | ||
การขับเคลื่อนกองทัพ: แบน: 57 ~ 284g (2 ~ 10oz) สัมผัส: 170 ~ 397g (6 ~ 14oz) | จอชนิดห้าล้านปิดหรือชนิดสัมผัสได้มากขึ้นหนึ่งล้านการปิดหรือมากกว่า | |
สวิทช์ความสูง: จอ: 0.1 ~ 0.5mm | ||
สัมผัส: 0.6 ~ 1.5mm | -40 ° C ~ + 80 ° C | |
ทำไมต้องเลือกเซินเจิ้น boerzhuo สวิทช์เมมเบรน?
1. ไม่จำเป็นต้องกังวลเกี่ยวกับคุณภาพ (เราใช้เวลาการตอบสนองถ้าเหตุผลความล้มเหลวนำของเรา)
2. ผลิตภัณฑ์ใด ๆ ในโรงงานของเราได้ทดสอบช่วงชีวิตการทดสอบวงจรทุกขั้นตอนอยู่ในการควบคุมคุณภาพดีเรายืนยันในคุณภาพเป็นขึ้นอยู่กับขั้นตอนการทำไม่ได้คนงาน QC ..
3. เรามีความเชี่ยวชาญสามารถช่วยในการออกแบบและให้คำแนะนำที่ดี
4. ยกเว้นสวิทช์เมมเบรนและหน้าจอสัมผัสนอกจากนี้เรายังสามารถทำอะไรที่แตกต่างกันของการชุมนุมเช่นสวิทช์เมมเบรนและหน้าจอสัมผัสกับ FPC, PCB, ยางซิลิโคน, สปอนเซอร์โลหะฝาพลาสติกและอื่น ๆ
5. เราสามารถยอมรับคำสั่งปริมาณขนาดเล็กและมีราคาที่แข่งขัน
6. ตรวจสอบอย่างเข้มงวดคุณภาพการทดสอบฟังก์ชั่น 100% และเรายังสามารถทำระบุการทดสอบเช่นการทดสอบความอ่อนน้อมถ่อมตนทดสอบอายุขัยการทดสอบแรงกระตุ้นการทำงาน
A: มีอะไรเวลานำตัวอย่างและสั่งซื้อมวล?
B: 7 วันเอาล่ะหลังจากวาดยืนยันตัวอย่างเพื่อมวลมัก 15-20 วันขึ้นอยู่กับผลิตภัณฑ์ ..
A: นานแค่ไหนระยะเวลาการรับประกันคุณภาพของคุณ
B: ในปกติ 3 เดือน
A: ที่ดี TKS ทำมัน.
