บทนำ:
มุ่งเน้นไปที่พื้นฐานที่สุดของ PCB, ส่วนประกอบที่มุ่งเน้นในด้านหนึ่งด้านอื่น ๆ ของสายคือสาย concentrated.Because ปรากฏเฉพาะในด้านหนึ่งเพื่อให้ชนิดของ PCB นี้เรียกว่า PCB ด้านเดียว
โสดแผนภาพการเดินสายไฟแบนให้ความสำคัญกับเครือข่ายการพิมพ์, ที่อยู่ในพื้นผิวทองแดงพิมพ์บนตัวแทนต้านทานเพื่อป้องกันการเชื่อมต้านทานหลังจากแกะสลักพิมพ์บนเครื่องหมายและจากนั้นไล่วิธีการประมวลผลเสร็จสมบูรณ์หลุมคู่มือชิ้นส่วนและลักษณะที่ปรากฏ นอกจากนี้ยังเป็นส่วนหนึ่งของจำนวนเล็ก ๆ ของผลิตภัณฑ์ที่หลากหลายมีการใช้ตัวแทนต้านทานแสงการสร้างรูปแบบของวิธีการถ่ายภาพ
อุณหภูมิขณะใช้งานในช่วงตั้งแต่ 130 ถึง 230 ซีซีบอร์ดด้านเดียวที่สามารถใช้ได้กับพื้นผิวเสร็จสิ้นรวมทั้ง protectant ผิวอินทรีย์ (OSP) Immersion เงิน, ดีบุกชุบทองพร้อมกับทั้งสารตะกั่วหรือตะกั่วอากาศร้อนระดับบัดกรี (HASL)
วัสดุ:
วัสดุฐาน PCB ด้านเดียวในฟีนอลกระดาษทองแดงบอร์ดลามิเนต, อีพ็อกซี่เรซิ่นทองแดงแผ่นลามิเนตจะได้รับความสำคัญกับ
โครงสร้าง:
ครั้งแรก, ฟอยล์ทองแดงที่จะแกะสลักกระบวนการอื่น ๆ ที่จะได้รับวงจรจำเป็นฟิล์มป้องกันที่จะเจาะเพื่อแสดงแผ่นที่สอดคล้องกัน หลังจากทำความสะอาดแล้ววิธีการกลิ้งไปรวมทั้งสอง แล้วส่วนแผ่นสัมผัสชุบทองหรือการคุ้มครองดีบุก
กระบวนการผลิต:
โสดทองแดงหุ้มแผ่น - blanking - วิธีการ / จอการถ่ายโอนภาพพิมพ์แสง - ลบกัดกร่อนพิมพ์ - ทำความสะอาดแห้ง - เครื่องเจาะรู - รูปร่าง - ซักแห้ง - พิมพ์เชื่อมความต้านทานเคลือบ - การรักษา - พิมพ์สัญลักษณ์เครื่องหมาย - การรักษา - ทำความสะอาดอบแห้งแห้ง - ฟลักซ์เคลือบก่อน - ผลิตภัณฑ์สำเร็จรูป
ใบสมัคร
ด้านเดียว PCB การใช้งานมากที่สุดในวิทยุเครื่องทำความร้อน, เย็น, เครื่องซักผ้าและอื่น ๆ สินค้าเครื่องใช้ไฟฟ้าเช่นเดียวกับเครื่องพิมพ์, ตู้หยอดเหรียญ, ไฟ LED, ชิ้นส่วนอิเล็กทรอนิกส์เช่นวงจรเครื่องเชิงพาณิชย์
รายละเอียดสินค้า:
การชำระเงิน:
|
| ชุบทอง:: | Fu ", 1u", 3u ", 6u", 15u ", 30u", 50u " | แอพลิเคชัน: | PCB |
|---|---|---|---|
| NO จดสิทธิบัตร: | 201520126620.x | ผลิตภัณฑ์หลัก: | Magjack, RJ45 แจ็ค, RJ45 Connector, RJ45, ซ็อกเก็ต rj45 |
| การสมัครโครงการ: | โซลูชันระบบเครือข่าย | OEM/ODM: | บริการออกแบบ OEM เสนอบริการเสนอป้ายชื่อผู้ซื้อที่นำเสนอ |
| สี: | สีดำ, สีเหลือง, ตัวเลือก bule | ชนิด: | ตัวเชื่อมต่อ SMD |
| เน้น: | แจ็คข้อมูล Rj45,แจ็คโทรศัพท์แบบโมดูลาร์ |
||
ขั้วต่อ RJ45 หญิง 4P4C + 6P6C พอร์ตคู่ SMT แจ็คโมดูลาร์และพลาสติกเต็มรูปแบบ
Spectifications
ชุด | แจ็คหญิง SMD RJ11 |
| ประเภทตัวเชื่อมต่อ | ปลั๊กตัวเมีย RJ11 |
ประเภทการติดตั้ง | Thru-หลุม |
ปฐมนิเทศ | ป้อนด้านบน |
การสิ้นสุด | ประสาน |
สี LED | ไม่มี |
การป้องกัน | ไม่มีโล่ |
หมายเหตุ:
ไฟฟ้า:
1. แรงดันไฟฟ้า: 125 VAC RMS
2. อัตราปัจจุบัน: 1.5 AMP
3. ความต้านทานต่อการติดต่อ: สูงสุด 50 มิลลิกรัม
ความต้านทานต่อการฉนวน: 500 megohms นาทีที่ 500V DC
5. DIETRICING WITHSTANDING
ความต้านทาน: 1000V AC RMS 50Hz 1 นาที.
mechnical:
1. วัสดุตกแต่ง: โพลีเอสเตอร์ที่เติมแก้ว (UL94V-0)
2. วัสดุติดต่อ: ฟอสเฟอร์บรอนซ์ T = 0.46mm (C5 100)
3. PLATING: เคลือบผิวด้วยเกล็ดนิกเกิล
4 DURRABILITY: 750 รอบต่อนาที
5. ความคงตัว PCB PRE-SOLDER: 1 LB min
6. PCB RETENTION POST-SOLDER: 10 LB min.
สิ่งแวดล้อม:
1. การเก็บรักษา: -40 ℃ TO + 85 ℃
2. การทำงาน: 0 ℃ถึง 70 ℃
3. อุณหภูมิตู้เย็น WAVE: 230-250 ℃ (5-10 วินาที)
MATES กับปลั๊ก MODULAR สอดคล้องกับ FCC ส่วน F.
การวาดภาพ

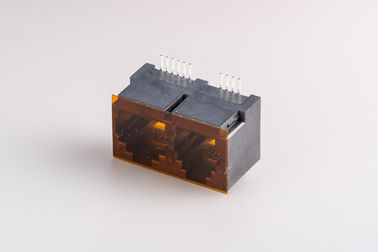

4P4C + 6P6C พอร์ทคู่ SMT แจ็ค RJ11, ตัวเชื่อมต่อ PCB RJ11 แบบเต็มรูปแบบพลาสติก
(PHC)
ทำไมต้องเลือก PengHui
คุณภาพ:
ผู้จัดจำหน่ายตัวเชื่อมต่อและขั้วต่อ RJ45 Integrated RJ45 ของโลก
ยกเว้นการชุบ, จากการออกแบบเครื่องมือ, ปั๊ม, ฉีดขึ้นรูป, ประกอบ,
การทดสอบบรรจุภัณฑ์ขั้นตอนทั้งหมดทำโดยเราเอง เพื่อให้เราสามารถควบคุมคุณภาพ
ผลิตภายใต้การควบคุมที่เข้มงวด | การปฏิบัติตาม RoHS |
ISO 9001: 2008 | OEM สำหรับ PULSE |
การรับรอง UL | นโยบายสิ่งแวดล้อมที่ใช้งาน |
เข้าถึง Cetitifaction | ทุกโมดูลได้รับการทดสอบ 3 ครั้ง (ไม่ใช่แค่การทดสอบตามแบทช์) |
ราคาต่อหน่วย
ชาร์จเพียง 35% ~ 60% ของ Pulse, Wurth (Midcom), Bothhand Belfuse, Tyco, Halo, .... เป็นต้น
ขั้นตอนทั้งหมดทำโดยเราเอง เพื่อให้เราสามารถควบคุมต้นทุนได้
PHC มีอุปกรณ์อัตโนมัติมากกว่า 30 เครื่องให้แก่ผลิตภัณฑ์มากที่สุด
PHC ประกอบด้วย 3 เขตปกครองที่ตั้งอยู่ใน Hunan, Hubei, Guangdong
ด้วยสายการผลิตที่มีขนาดใหญ่เราสามารถลดต้นทุนได้มากที่สุด
การผลิตและทดสอบ
PHC มีอุปกรณ์อัตโนมัติมากกว่า 30 เครื่องให้แก่ผลิตภัณฑ์มากที่สุด
PHC ทุกแม่เหล็ก RJ45 ทดสอบ 3 ครั้ง (ไม่ใช่แค่การทดสอบเป็นแบทช์)
PHC ทุกส่วนของ SMT ใช้การทดสอบและบรรจุภัณฑ์อัตโนมัติ
บริการ
PHC เสนอบริการหลังการขายและบริการหลังการขายที่ดีและสนับสนุนด้านเทคนิคที่แข็งแกร่ง
1. โครงการใหม่: สนับสนุนด้านเทคนิคและการออกแบบอันยอดเยี่ยมของคุณ
2. โครงการที่มีอยู่: พยายามช่วยลูกค้าประหยัดต้นทุนเพื่อเสนอผลิตภัณฑ์ที่มีคุณภาพดี
และประหยัดเวลา
3. ตัวอย่างฟรี: 3-5 PCS ของแต่ละหมายเลข
4. ค่าจัดส่ง: เราสามารถรับส่วนลด 80% จาก DHL / UPS / TNT / FedEx เพื่อรักษาความปลอดภัยและรวดเร็ว
5. การร้องเรียนของลูกค้า: ตอบ 24-48 ชั่วโมงตอบ 8D
6. การรับประกัน: 24 เดือน (สินค้าจะถูกส่งกลับทันที,
หรือชุดซ่อมถ้าลูกค้าไม่พอใจ)
เวลานำ
ด้วยความนิยมอย่างมากจาก 450 คนที่กระจายอยู่ใน บริษัท ย่อย 4 แห่ง PHC สามารถเสนอขายได้
ที่เร็วที่สุด
ระยะเวลาในการขายและกรณีเฉพาะจะขึ้นอยู่กับสถานการณ์
Case.1 | หุ้น | 25% |
Case.2 | 3-4 สัปดาห์ | 70% |
Case.3 | 5-6 สัปดาห์ | 5% |
การออกแบบและความแข็งแรงทางเทคนิค
เรามีประสบการณ์มากกว่า 20 ปีในวิศวกรเชื่อมต่ออุตสาหกรรมสามารถให้การสนับสนุน
โครงการใหม่ของคุณ ออกแบบเวลาเครื่องมือใหม่: 30-45 วันทำงาน
PHC สิทธิบัตรผลิตภัณฑ์ในประเทศจีน
ต้องการเป็นผู้จัดจำหน่ายและผู้สนับสนุนที่ดีที่สุดในโซลูชัน Lan connector ของคุณ
