ต้นแบบบอร์ด PCB

ประเภทวัสดุ:

FR4, วัสดุที่ไม่ฮาโลเจน, อลูมิเนียมฐานคูเปอร์ฐานวัสดุความถี่สูง, ฟอยล์ทองแดงหนา 94 V0 (HB) PI วัสดุสูง TG: SL S1000-2, ITEQ: IT180

รักษาพื้นผิว: ฮาลแช่ทองแช่ดีบุก, เงินแช่ทองลายนิ้วมือ, OSP ฮาล (Immersion ทอง, OSP, เงินแช่แช่ TIN) + ลายนิ้วมือทอง

ใบสมัคร

ซีบีเอสจะนำไปใช้ช่วงกว้างของอุตสาหกรรมเทคโนโลยีขั้นสูงเช่น LED, การสื่อสารโทรคมนาคม, การใช้คอมพิวเตอร์, ไฟ, เครื่องเกม, การควบคุมอุตสาหกรรมไฟฟ้ารถยนต์และระดับ high-end อิเล็กทรอนิกส์สำหรับผู้บริโภค ฯลฯ โดยการทำงานต่อเนื่องและความพยายามในการตลาดการส่งออกสินค้าไปยังสหรัฐอเมริกาแคนาดามณฑลยุโรปแอฟริกาและประเทศในภูมิภาคเอเชียแปซิฟิกอื่น ๆ

คำถามที่พบบ่อย

สิ่งที่เป็นอยู่ขนาดหลุม?

14 mils 150 mils - 1 ล้านบาทเพิ่มขึ้นทีละ
150 mils 200 mils - เพิ่มทีละ 5 ล้านบาท
สูงกว่า 200 mils - หลุมจะถูกส่งออก
เราจะใช้การฝึกซ้อมในหน่วยอิมพีเรียล ไฟล์ที่ส่งในหน่วยเมตริก (mm) จะถูกแปลงเป็นหน่วยอิมพีเรียล (mils) และโค้งมนได้ถึงล้านบาทต่อไป

ฉันกำลังที่ใช้ในการออกแบบในหน่วยเมตริกในขณะที่เว็บไซต์ที่มีการระบุไว้ในหน่วยอิมพีเรียล มีแผนภูมิการแปลงฉันสามารถดู?

เมื่อขออ้างออนไลน์แบบฟอร์มใบเสนอราคาสามารถจัดการมิลลิเมตรหน่วยเช่นเดียวกับนิ้วสำหรับมิติ

ฉันจะระบุพิลึกภายใน / มิลลิ่งในการออกแบบของฉันได้อย่างไร

ทั้งหมดภายในพิลึก / ช่อง / Milling ควรมีการระบุในชั้นเดียวกันคือร่างที่คณะกรรมการ ที่ต่ำสุดที่ขนาดของช่อง routable เป็น 32 mils ในช่วงเวลาที่สั่งซื้อโปรดระบุความต้องการนี้ใน "คำขอพิเศษ" ส่วนเพื่อให้วิศวกร CAM ของเราคือการตระหนักถึงมัน นี้ไม่ได้เป็นสิ่งที่เรามักจะพบ - เพื่อให้มีโอกาสที่เราอาจจะมองข้ามมัน ให้แน่ใจว่าเป็นที่เรารู้จักกัน

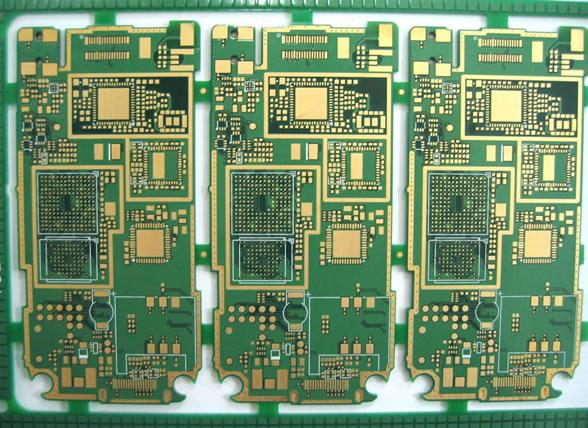

เปิดอย่างรวดเร็วต้นแบบวงจรพิมพ์บอร์ด ENIG / BGA, PCB สองด้าน

Quick Turn Prototype Printed Circuit Boards ENIG / BGA , Double Sided PCB

ภาพใหญ่ : เปิดอย่างรวดเร็วต้นแบบวงจรพิมพ์บอร์ด ENIG / BGA, PCB สองด้าน

รายละเอียดสินค้า:

Place of Origin:	China
ชื่อแบรนด์:	SYF
ได้รับการรับรอง:	UL,ISO9001:2008,ROHS,REACH, HALOGEN FREE,SGS
Model Number:	SYF-067

การชำระเงิน:

Minimum Order Quantity:	10PCS
ราคา:	Negotiation
Packaging Details:	INNER VACCUM-PACKED WITH OUTER CARDBOARD CARTON
Delivery Time:	6-8 DAYS
Payment Terms:	O/A,D/P,L/C,T/T,PAYPAL, WEST UNION
Supply Ability:	1 MILLION PIECES PER MONTH
Characteristic Service:	ODM/OEM/PCBA
Features 1:	Gerber file needed
Features 2:	100% E-test
Features 3:	Quality guarantee and professional after-sale service

ติดต่อ

รายละเอียดสินค้า

แสงสูง:

พิมพ์ต้นแบบ แผงวงจร pcb ต้นแบบการผลิต

pcb fabrication prototype

เปิดอย่างรวดเร็วต้นแบบวงจรพิมพ์บอร์ด ENIG / BGA, PCB สองด้าน

รายละเอียดของผลิตภัณฑ์
วัตถุดิบ	FR-4
จำนวนชั้น	6 ชั้น
คณะกรรมการความหนา	2.0mm
ความหนาทองแดง	2.0oz
พื้นผิว	ENIG (ไฟฟ้านิกเกิลแช่ทอง)
หน้ากากประสาน	สีเขียว
หมึกผ่านผ้าไหม	ขาว
นาที. ติดตามความกว้าง / การเว้นวรรค	0.075 / 0.075mm
นาที. หลุมขนาด	0.25mm
หลุมผนังทองแดงหนา	≥20μm
การวัด	300 × 400mm
บรรจุภัณฑ์	ภายใน: สูญญากาศบรรจุในก้อนพลาสติกอ่อน ด้านนอก: กล่องกระดาษแข็งที่มีสายคู่
ใบสมัคร	การสื่อสารรถยนต์มือถือ, คอมพิวเตอร์, การแพทย์
ความได้เปรียบ	ราคาที่แข่งขันจัดส่งที่รวดเร็ว OEM และ ODM, ตัวอย่างฟรี
ความต้องการพิเศษ	ฝังคนตาบอด Via, การควบคุมความต้านทาน Via ปลั๊ก BGA บัดกรีและนิ้วทองเป็นที่ยอมรับ
ได้รับการรับรอง	UL, ISO9001: 2008, RoHS, ไฟฟ้า, SGS, ปราศจากฮาโลเจน

ความสามารถในการผลิต PCB
Process Engineer	ตัวเล่มรายการ	ความสามารถในการผลิตสามารถในการผลิต
ตกสะเก็ด	ชนิด	FR-1, FR-5, FR-4 สูง Tg โรเจอร์ส, อีโซลา ITEQ, อลูมิเนียม, CEM-1, CEM-3, TACONIC, อาร์เทฟลอน
ตกสะเก็ด	ความหนา	0.2 ~ 3.2mm
ชนิดการผลิต	จำนวนชั้น	2L-16L
ชนิดการผลิต	การรักษาพื้นผิว	HAL, ชุบทอง, Immersion ทอง, OSP, เงินแช่แช่ตะกั่วดีบุกฟรี HAL
เคลือบตัด	แม็กซ์ ขนาดทำงานแผง	1000 × 1200
ชั้นใน	ความหนาหลักภายใน	0.1 ~ 2.0mm
	ความกว้างภายใน / ระยะห่าง	นาที: 4 / 4mil
	ความหนาทองแดงภายใน	1.0 ~ 3.0oz
มิติ	คณะกรรมการความอดทนความหนา	± 10%
มิติ	การจัด interlayer	± 3mil
ขุดเจาะ	ผลิตแผงขนาด	แม็กซ์: 650 × 560mm
	เส้นผ่าศูนย์กลางเจาะ	≧ 0.25mm
	หลุมขนาดเส้นผ่าศูนย์กลางความอดทน	± 0.05mm
	หลุมความคลาดเคลื่อนตำแหน่ง	0.076mm ±
	Min.Annular แหวน	0.05mm
PTH + แผงเทคนิคการชุบ	หลุมความหนาของผนังทองแดง	≧ 20um
PTH + แผงเทคนิคการชุบ	เอกรูป	≧ 90%
ชั้นนอก	ความกว้างของแทร็ค	นาที: 0.08mm
ชั้นนอก	ติดตามการเว้นวรรค	นาที: 0.08mm
รูปแบบเทคนิคการชุบ	เสร็จสิ้นทองแดงหนา	1oz ~ 3oz
Eing / Flash ทอง	นิกเกิลหนา	2.5um ~ 5.0um
Eing / Flash ทอง	ทองหนา	0.03 ~ 0.05um
หน้ากากประสาน	ความหนา	15 ~ 35um
หน้ากากประสาน	สะพานหน้ากากประสาน	3mil
ตำนาน	ความกว้างของเส้น / ช่องว่างระหว่างบรรทัด	6 / 6mil
นิ้วทอง	นิกเกิลหนา	≧ 120u "
นิ้วทอง	ทองหนา	1 ~ 50U "
ร้อนระดับแอร์	ดีบุกความหนา	100 ~ 300U "
สายงานการผลิต	ความอดทนของมิติ	± 0.1mm
	ขนาดของช่อง	นาที: 0.4mm
	เส้นผ่าศูนย์กลางตัด	0.8 ~ 2.4mm
การไล่	ความอดทนเป็น Outline	± 0.1mm
การไล่	ขนาดของช่อง	นาที: 0.5mm
V-Cut	V-CUT ขนาด	นาที: 60mm
	มุม	15 ° 30 ° 45 °
	ยังคงมีความอดทนความหนา	± 0.1mm
beveling	beveling มิติ	30 ~ 300mm
ทดสอบ	การทดสอบแรงดัน	250V
ทดสอบ	Max.Dimension	540 × 400mm
ควบคุมความต้านทาน	ความอดทน	± 10%
อัตราส่วนภาพที่		12: 1
เลเซอร์เจาะขนาด		4mil (0.1mm)
ความต้องการพิเศษ		ฝังคนตาบอด Via, การควบคุมความต้านทาน Via ปลั๊ก BGA บัดกรีและลายนิ้วมือทองเป็นที่ยอมรับ
บริการ OEM และ ODM		ใช่

รายละเอียดโดยย่อ

หนึ่งในผู้ผลิตที่ใหญ่ที่สุด PCB (Printed Circuit Board) ในประเทศจีนที่มีมากกว่า 500 พนักงาน
หนึ่งในผู้ผลิต PCB มืออาชีพในประเทศจีนที่มีประสบการณ์ 20 ปี
การรับรองมาตรฐาน ISO9001: 2008, UL, CE, RoHS, ไฟฟ้า, ปราศจากฮาโลเจนคือตอบสนอง
ที่มีคุณภาพดีด้วยราคาที่แข่งขันสำหรับทุกชนิดของ PCB ที่ผลิตโดย SYF
บริการแบบครบวงจรของ PCB ที่มีการชุมนุมจะถูกส่งให้กับลูกค้าของเรา
บริการที่ดีที่สุดกับการตอบสนองอย่างรวดเร็วให้เสมอสำหรับลูกค้าของเรา
ทุกชนิดของพื้นผิวที่ได้รับการยอมรับเช่น ENIG, OSP.Immersion ซิลเวอร์ Immersion กระป๋องแช่ทอง, HASL ตะกั่วฮาล
อุปกรณ์การผลิตขั้นสูงนำเข้าจากญี่ปุ่นและเยอรมนีเช่นเครื่องเคลือบ PCB เครื่องเจาะ CNC สายอัตโนมัติ PTH อาโออิ (ตรวจสอบอัตโนมัติ Optic) Probe บินเครื่องและอื่น ๆ
BGA ตาบอดและ Vias ฝังและการควบคุมความต้านทานเป็นที่ยอมรับ
