วัสดุ
FR4, วัสดุที่ไม่ฮาโลเจน, อลูมิเนียมฐานคูเปอร์ฐานวัสดุความถี่สูง, ฟอยล์ทองแดงหนา 94 V0 (HB) PI วัสดุสูง TG: SL S1000-2, ITEQ: IT180
การรักษาพื้นผิว
HAL แช่ทอง, Immersion กระป๋องแช่เงินทองลายนิ้วมือ, OSP ฮาล (Immersion ทอง, OSP, เงินแช่แช่ TIN) + ลายนิ้วมือทอง
ความได้เปรียบ
โรงงาน 1.PCB โดยตรง
2.PCB ที่มีคุณภาพสูง
3.PCB ราคาที่ดี
เวลาที่รวดเร็ว 4.PCB
รับรอง 5.PCB (ISO / UL E354810 / RoHS)
ความสามารถ:
ความถี่สูง (วัสดุ TACONIC) / TG / ความหนาแน่น / แม่นยำต้านทานควบคุมบอร์ด
หนัก copper PCB โลหะตาม PCB ฮาร์ดทอง PCB ตาบอดและฝังบอร์ด VIAS,
ฮาโลเจนฟรี PCB อลูมิเนียมได้รับการสนับสนุนบอร์ด
นิ้ว -Gold + HAL & LEADFREE HASL PCB, PCB LEADFREE เข้ากันได้
รายละเอียดสินค้า:
การชำระเงิน:
|
| แสงสูง: | คณะกรรมการสากล pcb,แผงวงจร HDI |
||
|---|---|---|---|

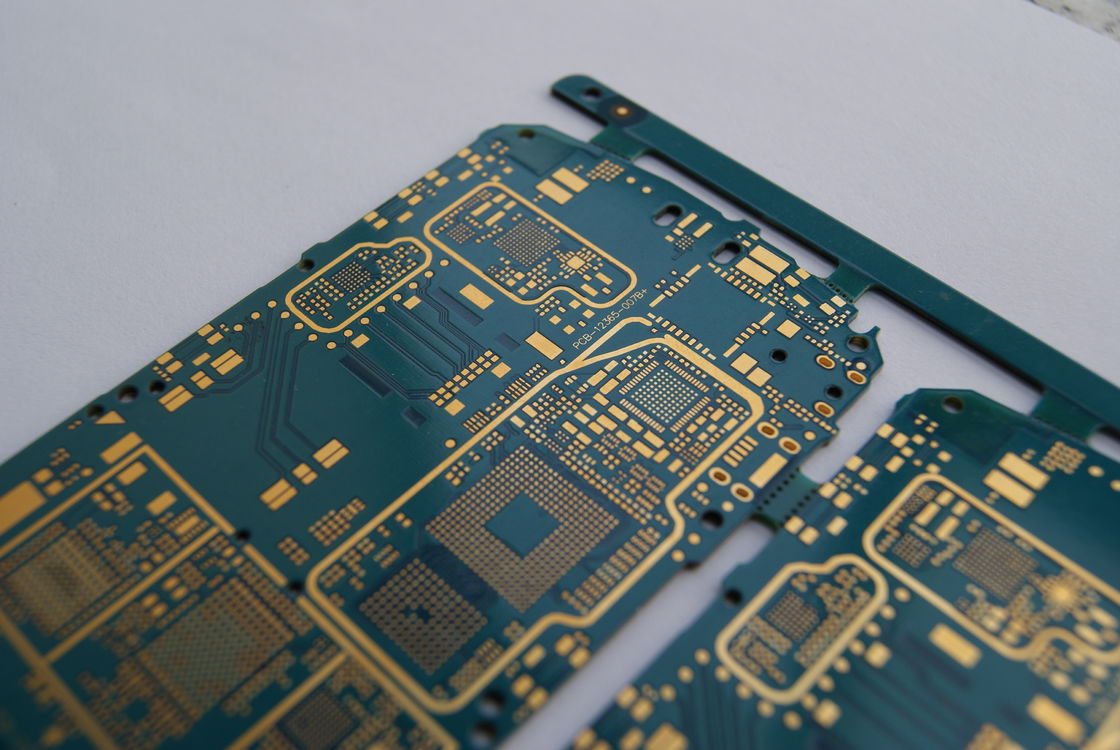

บลู Solder สมาร์ทโฟน HDI PCB ผู้ผลิตแผงวงจรพิมพ์
ลักษณะ
1. ผู้ผลิต PCB และ PCB มืออาชีพที่เชี่ยวชาญด้าน PCB แบบด้านเดียว PCB แบบสองด้าน PCB หลายชั้น PCB layout และการออกแบบและการประกอบ PCB
2. ชนิดวัสดุ: FR4, วัสดุที่ไม่ใช่ฮาโลเจน, ฐานอลูมิเนียม, ฐาน Cooper, วัสดุความถี่สูง, ฟอยล์ทองแดงหนา, 94-V0 (HB), วัสดุ PI, HIGH TG: SL S1000-2, ITEQ: IT180
3. การรักษาพื้นผิว: HASL, Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger, OSP, HASL (Immersion Gold, OSP, Immersion เงิน, Immersion Tin) + Gold Finger
ข้อมูลจำเพาะ:
| ต้นแบบความแม่นยำสูง | การผลิตจำนวนมากของ PCB | |
Max Layers | 1-28 ชั้น | 1-14 ชั้น | |
MIN Line width (mil) | 3mil | 4mil | |
พื้นที่ MIN Line (ล้าน) | 3mil | 4mil | |
Min ผ่าน (เจาะกล) | ความหนาของแผ่นหนา 1.2 มิลลิเมตร | 0.15mm | 0.2mm |
ความหนาของกระดาน 2.5 มิลลิเมตร | 0.2mm | 0.3mm | |
ความหนาของบอร์ด> 2.5 มม | อัตราส่วนRation≤13: 1 | อัตราส่วนRation≤13: 1 | |
อัตราส่วนมุมมอง | อัตราส่วนRation≤13: 1 | อัตราส่วนRation≤13: 1 | |
ความหนาของบอร์ด | MAX | 8mm | 7mm |
นาที | 2 ชั้น: 0.2 มม. 4 ชั้น: 0.35 มม. 6 ชั้น: 0.55 มม. 8 ชั้น: 0.7 มม. 10 ชั้น: 0.9 มม. | 2 ชั้น: 0.2 มม. 4 ชั้น: 0.4 มม. 6 ชั้น: 0.6 มม. 8 ชั้น: 0.8 มม | |
ขนาดบอร์ด MAX | 610 * 1200 | 610 * 1200 | |
ความหนาของทองแดงสูงสุด | 0.5-6oz | 0.5-6oz | |
Immersion Gold / ความหนาของแผ่นทองคำ | Immersion Gold: Au, 1-8u " |
| |
รูหนาทองแดง | 25um 1mil | 25um 1mil | |
ความอดทน | ความหนาของบอร์ด | ความหนาของกระดาน 0.11 มม.: +/- 0.1 มม | ความหนาของกระดาน 0.11 มม.: +/- 0.1 มม |
กำหนดความคลาดเคลื่อน | ≤100mm +/- 0.1mm | ≤100mm +/- 0.13mm | |
ความต้านทาน | ± 10% | ± 10% | |
สะพานหน้ากากประสาน MIN | 0.08mm | 0.10 | |
การเชื่อมต่อ Vias ความสามารถ | 0.25mm - 0.60mm | 0.70mm - 1.00mm | |
ใบสมัคร
ผลิตภัณฑ์นำมาประยุกต์ใช้กับอุตสาหกรรมที่มีเทคโนโลยีสูงเช่น LED การสื่อสารโทรคมนาคมแอพพลิเคชั่นคอมพิวเตอร์แสงเครื่องเกมการควบคุมอุตสาหกรรมไฟฟ้ารถยนต์และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคระดับไฮเอนด์ ฯลฯ โดยไม่หยุดทำงานและความพยายามในการตลาดการส่งออกผลิตภัณฑ์ไปยังอเมริกาแคนาดายุโรปมณฑลแอฟริกาและประเทศในเอเชียแปซิฟิกอื่น ๆ
ความได้เปรียบ
1. โรงงาน PCB โดยตรง
2. ระบบการควบคุมคุณภาพที่ครบถ้วน
3. ราคาที่แข่งขันได้
4. เปิดเวลาการจัดส่งด่วนจาก 48 ชั่วโมง
5. ใบรับรอง (ISO / UL E354810 / RoHS)
6. ประสบการณ์ในการบริการส่งออก 9 ปี
7. ไม่มี MOQ / MOV
8. คุณภาพสูง เข้มงวดผ่าน AOI (Automated Optical Inspection), QA / QC, porbe บิน Etesting ฯลฯ
