วัสดุ
FR4, วัสดุที่ไม่ฮาโลเจน, อลูมิเนียมฐานคูเปอร์ฐานวัสดุความถี่สูง, ฟอยล์ทองแดงหนา 94 V0 (HB) PI วัสดุสูง TG: SL S1000-2, ITEQ: IT180
การรักษาพื้นผิว
HAL แช่ทอง, Immersion กระป๋องแช่เงินทองลายนิ้วมือ, OSP ฮาล (Immersion ทอง, OSP, เงินแช่แช่ TIN) + ลายนิ้วมือทอง
ความได้เปรียบ
โรงงาน 1.PCB โดยตรง
2.PCB ที่มีคุณภาพสูง
3.PCB ราคาที่ดี
เวลาที่รวดเร็ว 4.PCB
รับรอง 5.PCB (ISO / UL E354810 / RoHS)
ความสามารถ:
ความถี่สูง (วัสดุ TACONIC) / TG / ความหนาแน่น / แม่นยำต้านทานควบคุมบอร์ด
หนัก copper PCB โลหะตาม PCB ฮาร์ดทอง PCB ตาบอดและฝังบอร์ด VIAS,
ฮาโลเจนฟรี PCB อลูมิเนียมได้รับการสนับสนุนบอร์ด
นิ้ว -Gold + HAL & LEADFREE HASL PCB, PCB LEADFREE เข้ากันได้
รายละเอียดสินค้า:
การชำระเงิน:
|
| Base Material: | FR-4 | Copper Thickness: | 1 oz,As your request |
|---|---|---|---|
| Board Thickness: | 1.6 mm | Min. Hole Size: | 0.25mm |
| Min. Line Width: | 0.12mm | Min. Line Spacing: | 0.12mm |
| Surface Finishing: | HSAL lead free | Produc Name: | multilayer pcb prototype making machine |
| แสงสูง: | หลาย pcb ความหนาแน่นสูง pcb,high density pcb |
||

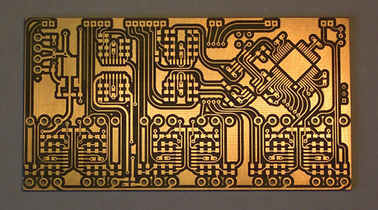

สองด้าน Multilayer PCB ต้นแบบคณะกรรมการสี่ชั้น 1.6 มิลลิเมตรความหนาบริการ OEM
ยินดีต้อนรับสู่ Rigao อิเล็กทรอนิกส์ .co., Ltd
- การผลิตตามสัญญา
- บริการด้านวิศวกรรม
- การออกแบบ PCB และการประกอบและบริการสำเนา
- การสร้างต้นแบบ
- การจัดซื้อส่วนประกอบ
- เคเบิ้ลและสายไฟประกอบ
- พลาสติกและแม่พิมพ์
- Fast หันไปรอบ ๆ
1. สองด้านวัสดุ FR4 1 ออนซ์คณะกรรมการ copper PCB
2. หน้ากากประสานสีเขียว, สีทองแช่
3. มีการแข่งขันราคา
ความสามารถทั่วไปข้อมูลจำเพาะ
ความต้องการวัสดุ:
| ขนาด | Max.Finshed ขนาด | 20.9 "x24.4" (530mm x 620mm) |
| คณะกรรมการความหนา | มาตรฐาน | 0.004 "to0.16" ± 10% (0.1mmto4.0mm ± 10%) |
| นาที. | เดี่ยว / สองด้าน: 0.008 "± 0.004" (0.2mm ± 0.1mm) | |
| 4 ชั้น: 0.01 "± 0.008" (0.4mm ± 0.1mm) | ||
| 8 ชั้น: 0.01 "± 0.008" (0.4mm ± 0.1mm) | ||
| โบว์และบิด | <7/1000 | |
| ทองแดงน้ำหนัก | น้ำหนักนอก Cu | 3.0oz 0.5oz ~ |
| ภายในแสง Cu | 3.0oz 0.5oz ~ | |
| วัสดุลามิเนต | FR-4, FR-1, FR-2, CEM-1, CEM-3 | |
ความต้องการของกระบวนการ:
| หน้ากากประสาน | สี | สีเขียว, สีเขียวอ่อน, สีขาว, สีดำ, สีน้ำตาลเข้ม, สีเหลือง, สีแดง, สีฟ้า |
| นาที. ประสานกวาดล้างหน้ากาก | 0.003 "(0.07mm) | |
| ความหนา | 0.0005 "-0.0007" (0.012mm-0.017mm) | |
| หมึกผ่านผ้าไหม | สี | สีขาว, สีดำ, สีเหลือง, สีแดง, สีฟ้า, สีเขียว |
| นาที. ขนาด | 0.006 "(0.15 มม) | |
| พื้นผิว | HASL, HASL PB ฟรีแช่ทองแช่เงินแช่ดีบุก OSP (Entek), S / G, ชุบ ENEPIG, G / F, ชุบคาร์บอน | |
ควบคุมคุณภาพ:
| การทดสอบระบบไฟฟ้า | บิน Probe Tester | Y |
| ความต้านทานการควบคุม | ความอดทน | ± 10% |
| เครื่องทดสอบความต้านทาน | Tektronix TDS8200 | |
| สายงานการผลิต | End Mills ทดสอบ | ± 0.006 "(0.15 มม) |
| ความอดทน CNC | ± 0.004 "(0.1mm) | |
| V-Cut ลึก V-ตัด | FR-4 (1/3 + -0.1mm); FR-1, FR-2, CEM-1, CEM-3 (1/2 + -0.1mm) | |
| V-ตัดมุม V-Cut | 15 °, 18 °, 30 ° | |
| V-Cut | สายหลุม V-รูปร่าง |
สามารถในการผลิตสำหรับ PCB คณะกรรมการ
1) ประเภทวัสดุ: CEM-3, FR-4, FR-4-TG170 / TG180, ฮาโลเจนฟรี, โรเจอร์ส, อาร์, Taconic, Isola, PTFE, Bergquist
2) รักษาพื้นผิว: HASL, HASL ตะกั่ว HAL ทองแฟลชแช่ทอง OSP ทองนิ้ว Palting, Selective ชุบทองหนาแช่เงินแช่ดีบุกหมึกคาร์บอนหน้ากาก peelable
3) หน้ากากประสานสี: เขียว / MATT เขียว / น้ำเงิน / เยลโล / ขาว / สีดำ / สีแดง
4) คณะกรรมการขนาด: 650mm * 1000mm
5) ชั้นคณะกรรมการ: 1L-26L
6) ความหนาของคณะกรรมการ: 0.2mm 6.0mm ไป
7) ความหนาทองแดงสำเร็จรูป: 0.5 ออนซ์ 6 ออนซ์
8) นาที. ขนาดเจาะหลุม: 3mil (0.075mm)
9) นาที. ความกว้างของเส้น / ระยะห่างระหว่างบรรทัด: 3mil / 3mil
10) ความหนาทองแดงในหลุม:> 20um
11) คณะกรรมการความอดทนความหนา: ± 10%
12) ร่างความอดทน: เส้นทาง: ± 0.1mm เจาะ: ± 0.1mm
13) ความอดทนหลุม: PTH: ± 0.076mm, NPTH: ± 0.05mm
14) ความอดทนการควบคุมความต้านทาน: ± 10%
15) วิปริตและบิด: <0.75%
16) ผ่านการทดสอบโดย: Flying-Probe Tester โคมทดสอบ, การตรวจสอบภาพ
17) ความต้องการพิเศษ: ฝังและตาบอด VIAS ควบคุมความต้านทานหนา Cu PCB หัวกะทิชุบทอง 30 microinch
18) Profiling: เจาะเส้นทาง V-CUT, Beveling
19) รับรอง: UL, ISO 9001, ISO 14001, RoHS
20) เรามีระบบการจัดการที่มีคุณภาพเสียงที่มั่นใจในคุณภาพของผลิตภัณฑ์ทั้งหมด
การผลิตที่มีความแม่นยำสูง
หลักการของเราคือง่าย "การกระทำด้วยหัวใจทำให้ดีที่สุด."
strengthis ของเราที่แตกต่างกัน "ปีของประสบการณ์ใน PCB และ PCBA ฟิลด์"
เป้าหมายของเราคือทำได้ "เป็นผู้จัดจำหน่ายที่น่าเชื่อถือที่สุดของ PCB และ PCBA."
การวางแนวทางของเราเป็นที่ชัดเจน "มุ่งเน้นที่ต้นแบบและต่ำกับธุรกิจของปริมาณกลาง"
