แกนโลหะเดี่ยวด้านพลังงานสูง LED PCB เส้นทาง / เจาะ / ตัด V, Customized

วัสดุ

วัสดุฐานอลูมิเนียม ของเรา : bergquist (usa), Polytronics (ไต้หวัน), totking (จีน) ฯลฯ ค่าการนำความร้อนตั้งแต่ 1W / mK ถึง 8 W / mK ทนแรงดันไฟฟ้าในช่วง 2KV ถึง 8KV ซึ่งสามารถช่วยให้เราสามารถตอบสนองความต้องการของลูกค้าของเรายังช่วยลดต้นทุนการจัดซื้อ

ความสามารถ

• ชั้น: 1-4layers
• วัสดุหลัก: อลูมิเนียม / ทองแดง / โลหะผสมเหล็ก
• การนำความร้อน (ชั้น dielectrial): 0.8, 1.5, 2.0, 3.0 W / mK
• แรงดันไฟฟ้าทนได้: 2000-8000V
• ความหนาของบอร์ด: 0.5 มม. ~ 3.0 มม. (0.02 "~ 0.12")
• ความหนาของทองแดง: 0.5 OZ, 1.0 OZ, 2.0 OZ, 3.0 OZ ถึง 6 OZ
• เค้าร่าง: การกำหนดเส้นทาง, เจาะรู, V-Cut
• เครื่องเชื่อม: สีขาว / ดำ / น้ำเงิน / เขียว / แดง Taiyo PSR4000 สีขาว
• Legend / Silkscreen สี: ดำ / ขาว
• การตกแต่งพื้นผิว: Immersion Gold, HASL, OSP
• ขนาดแผงสูงสุด: 600 * 1200 มม. (23.62 "* 47.24")
• บรรจุ: ถุงสูญญากาศ / พลาสติก
• ตัวอย่าง L / T: 4 ~ 6 วัน

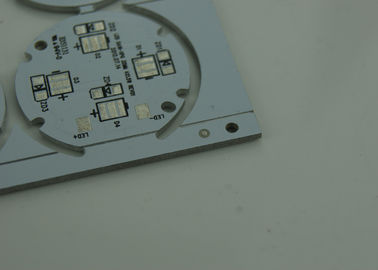

PCB ชั้นเดียวชั้นแกน

(โดยปกติคืออลูมิเนียมหรือโลหะผสมทองแดง) ชั้นฉนวน (ไม่นำไฟฟ้า), ชั้นของวงจรทองแดงชิ้นส่วน IC และหน้ากากประสาน

วัสดุอิเล็กทริกของ prepreg ช่วยให้สามารถถ่ายเทความร้อนได้ดีเยี่ยมจากฟอยล์และส่วนประกอบไปยังแผ่นฐานในขณะที่ยังคงแยกไฟฟ้าได้ดีเยี่ยม ฐานอลูมิเนียม / ทองแดงทำให้พื้นผิวด้านเดียวมีความสมบูรณ์เชิงกลและกระจายและถ่ายเทความร้อนไปยังอ่างรับความร้อนพื้นผิวติดตั้งหรือโดยตรงไปยังอากาศแวดล้อม

Single-Layer MCPCB สามารถใช้ได้กับชิ้นส่วนผิวและชิ้นส่วนของชิปและสายไฟและมีความต้านทานความร้อนต่ำกว่า FR4 PWB แกนโลหะมีต้นทุนต่ำกว่าพื้นผิวเซรามิคและช่วยให้พื้นที่มีขนาดใหญ่กว่าพื้นผิวเซรามิค

การใช้ MCPCB

ไฟ LED: ไฟ LED กระแสไฟสูง, Spotlight, PCB กระแสสูง

อุปกรณ์ไฟฟ้าอุตสาหกรรม: ทรานซิสเตอร์กำลังสูง, อาร์เรย์ของทรานซิสเตอร์, วงจรเอาท์พุทแบบ push-pull หรือ totem ซึ่งเป็นขั้วแม่เหล็ก, รีเลย์สถานะของแข็ง, ไดรเวอร์มอเตอร์พัลส์, เครื่องขยายเสียงคอมพิวเตอร์ (เครื่องขยายเสียงการทำงานสำหรับ serro-motor) อุปกรณ์เปลี่ยน (อินเวอร์เตอร์)

รถยนต์: อุปกรณ์ยิง, ตัวควบคุมกำลัง, เครื่องแปลงกระแสไฟฟ้า, ตัวควบคุมกำลัง, ระบบออพติคอลตัวแปร

ชุดควบคุมแรงดันไฟฟ้า, ตัวควบคุมการสลับ, ตัวแปลงไฟ DC-DC

OA: ไดรเวอร์เครื่องพิมพ์, พื้นผิวจอแสดงผลขนาดใหญ่อิเล็กทรอนิกส์, หัวพิมพ์ความร้อน

เสียง: เครื่องขยายเสียงอินพุท - เอาท์พุท, เครื่องขยายเสียงที่สมดุล, เครื่องขยายเสียงก่อนเครื่องขยายเสียง, เครื่องขยายเสียง, เครื่องขยายเสียง

อื่น ๆ : คณะกรรมการฉนวนความร้อนของเซมิคอนดักเตอร์, อาร์เรย์ IC, อาร์เรย์ของตัวต้านทาน, ชิป Ics ผู้ให้บริการ, อ่างความร้อน, ฐานเซลล์แสงอาทิตย์, อุปกรณ์ทำความเย็นกึ่งตัวนำ

ความได้เปรียบ:

1. โรงงานผลิตอลูมิเนียม PCB และ LED PCB โดยตรง

2. PCB อลูมิเนียมและ LED PCB มีระบบการควบคุมคุณภาพที่ครอบคลุม

อลูมิเนียม PCB และ LED PCB ราคาดี

4 อลูมิเนียม PCB และ LED PCB รวดเร็วเปลี่ยนเวลาการจัดส่งสินค้าจาก 48hours

5. อะลูมิเนียม PCB และ LED PCBcertification (ISO / UL E354810 / RoHS)

6. ประสบการณ์ในการบริการส่งออก 8 ปี

7. PCB อลูมิเนียมและ LED PCB ไม่มี MOQ

8. PCB มีคุณภาพสูงจัดส่งผ่าน theAOI (Automated Optical Inspection), QA / QC, บินรูเบิล, Etesting
