ขั้นตอนการทดสอบสำหรับ PCB คณะกรรมการ
--- เราดำเนินการที่มีคุณภาพหลายขั้นตอนมั่นใจก่อนที่จะส่งออกบอร์ด PCB ใด ๆ เหล่านี้รวมถึง:
* การตรวจสอบภาพ
* สอบสวนบิน
* เตียงของเล็บ
· * ควบคุมความต้านทาน
· * การตรวจสอบความสามารถในการประสาน
* กล้องจุลทรรศน์ metallograghic ดิจิตอล
· * AOI (อัตโนมัติตรวจสอบแสง)
ข้อกำหนดรายละเอียดสำหรับการผลิต PCB
--- ข้อกำหนดทางเทคนิคสำหรับการประกอบวงจร:
* เทคโนโลยีบัดกรีพื้นผิวติดตั้งและผ่านหลุมมืออาชีพ
* ขนาดต่างๆเช่นเทคโนโลยี SMT 1206,0805,0603 ส่วนประกอบ
* ไอซีที (ในการทดสอบวงจร) FCT (Functional ทดสอบวงจร) เทคโนโลยี
* การประกอบวงจรด้วยมาตรฐาน UL, CE, FCC, Rohs อนุมัติ
* ไนโตรเจนก๊าซ reflow เทคโนโลยีสำหรับการบัดกรี SMT
* มาตรฐานสูง SMT และบัดกรีสายการประกอบ
* คณะกรรมการความหนาแน่นสูงที่เชื่อมต่อกำลังการผลิตเทคโนโลยีตำแหน่ง
การรักษาพื้นผิว
HAL ปราศจากสารตะกั่ว
ชุบทอง (1-30 ไมโครนิ้ว)
OSP
เทคนิคการชุบสีเงิน
บริสุทธิ์ดีบุกชุบจุดเชื่อม
แช่ดีบุก
ทองแช่
นิ้วทอง
บริการอื่น ๆ :
A) เรามีวัสดุพิเศษมากที่สุดเท่าที่โรเจอร์ส, เทฟลอน Taconic, FR-4 TG สูงเซรามิกในสต็อก ยินดีต้อนรับสู่ส่งคำถามของคุณ
B) เรายังมีส่วนประกอบจัดหาออกแบบ PCB, PCB สำเนาภาพวาด PCB แผงวงจร PCB และอื่น ๆ
รายละเอียดสินค้า:
การชำระเงิน:
|
เน้น: | ชุดไฟ LED,ชุดไฟ LED |
---|

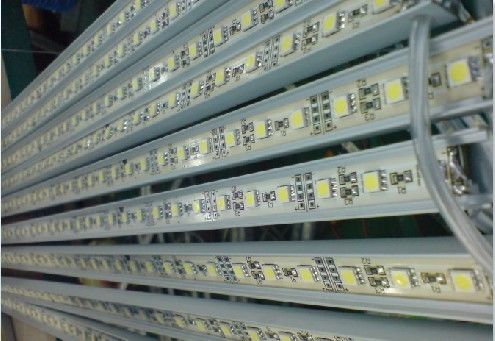

ที่มีคุณภาพสูงทำให้การชุมนุม pcb นำ pcba กับไฟ LED (วัสดุอลูมิเนียมและ FR4
ข้อมูลจำเพาะ
นำ pcb ประกอบ
1. รูปแบบ PCB และการประดิษฐ์
2. การจัดซื้อส่วนประกอบ
3. PCB ประกอบ SMT และ DIP
4. โปรแกรมเตรียมการ IC / การเผาไหม้บนบรรทัด
5. ความแม่นยำสูง E-Testing ได้แก่ : AOI, ICT, functional test,
6. การทดสอบอายุของ LED PCBA
เราสามารถมั่นใจได้ในราคาที่ดีที่สุดคุณภาพดีจัดส่งที่รวดเร็วและบริการหลังการขายที่ดีที่สุด!
ยินดีต้อนรับสู่ Huaswin!
Huaswin Electronics เป็นมืออาชีพ PCB และผู้ผลิตประกอบ PCB ตั้งอยู่ในเซินเจิ้นประเทศจีน
เราจัดหาบริการสิ่งอำนวยความสะดวกแบบครบวงจร: ออกแบบ PCB, ผลิต PCB, จัดซื้อส่วนประกอบ SMT และ DIP
การประกอบ, การเขียนโปรแกรมล่วงหน้าของ IC / การเขียนแบบ on-line, การทดสอบ, การป้องกันไฟฟ้าสถิต
ความสามารถและบริการ PCB:
1. แบบด้านเดียวสองด้านและหลายชั้น PCB (ไม่เกิน 30 ชั้น)
2. PCB ยืดหยุ่น (ไม่เกิน 10 ชั้น)
3. แบบแข็ง (PCB) (ไม่เกิน 8 ชั้น)
4. CEM-1, CEM-3 FR-4, FR-4 High TG, Polyimide, วัสดุอลูมิเนียม
5. HAL, HAL ไม่มีสารตะกั่ว, Immersion Gold / Silver / Tin, Hard Gold, OSP การรักษาพื้นผิว
6. แผงวงจรพิมพ์มีความสอดคล้องตามมาตรฐาน 94V0 และเป็นไปตามมาตรฐานสากลของ IPC610 Class 2 international PCB
7. ปริมาณตั้งแต่ต้นถึงปริมาณการผลิต
8. ทดสอบ E-100%
รายละเอียดของการผลิต PCB
1 | ชั้น | 1-30 ชั้น |
2 | วัสดุ | CEM-1, CEM-3 FR-4, FR-4 High TG, Polyimide, วัสดุอลูมิเนียม |
3 | ความหนาของบอร์ด | 0.2mm-6mm |
4 | ขนาดของบอร์ด Max.finished | 800 * 508mm |
5 | ขนาดรูเจาะ Min.drilled | 0.25mm |
6 | ความกว้าง min.line | 0.075mm (3mil) |
7 | ระยะห่าง min.line | 0.075mm (3mil) |
8 | ผิวหน้า | HAL, HAL ตะกั่วฟรี Immersion ทอง / เงิน / ดีบุก, Hard Gold, OSP |
9 | ความหนาของทองแดง | 0.5-4.0oz |
10 | สีหน้ากากประสาน | สีเขียว / สีดำ / สีขาว / สีแดง / สีฟ้า / สีเหลือง |
11 | บรรจุภายใน | บรรจุภัณฑ์สูญญากาศ, ถุงพลาสติก |
12 | ด้านนอกบรรจุ | กล่องบรรจุมาตรฐาน |
13 | ความอดทนหลุม | PTH: ± 0.076, NTPH: ± 0.05 |
14 | ใบรับรอง | UL, ISO9001, ISO14001, RoHS, TS16949 |
15 | โปรไฟล์เจาะ | เส้นทาง, V-CUT, Beveling |
บริการประกอบ PCB:
SMT Assembly
Pick & Place แบบอัตโนมัติ
ตำแหน่งของชิ้นส่วนมีขนาดเล็กเท่ากับ 0201
Fine Pitch QEP - BGA
การตรวจสอบออปติคัลอัตโนมัติ
การเจาะรู
Wave Soldering
การประกอบมือและการบัดกรี
จัดหาวัสดุ
IC pre-programming / Burning on-line
ทดสอบฟังก์ชั่นตามที่ต้องการ
การทดสอบผู้สูงอายุสำหรับแผง LED และพาวเวอร์
ประกอบชิ้นส่วนที่สมบูรณ์ (ซึ่งรวมถึงพลาสติก, กล่องโลหะ, ม้วน, ประกอบสายเคเบิล ฯลฯ )
การออกแบบบรรจุภัณฑ์
เคลือบผิวด้านนอก
สามารถเคลือบผิวเคลือบด้วยจุ่มและเคลือบผิวแบบแนวตั้งได้ การป้องกันชั้นอิเล็กทริกที่ไม่เป็นสื่อกระแสไฟฟ้านั่นคือ
นำไปประยุกต์ใช้กับชุดแผงวงจรพิมพ์เพื่อป้องกันชิ้นส่วนอิเล็กทรอนิกส์จากความเสียหายเนื่องจาก
การปนเปื้อนเกลือพ่นความชื้นเชื้อราฝุ่นและการกัดกร่อนที่เกิดจากสภาพแวดล้อมที่รุนแรงหรือรุนแรง
เมื่อเคลือบมันจะมองเห็นได้ชัดเจนเป็นวัสดุที่ชัดเจนและเงางาม
สร้างกล่องเสร็จสมบูรณ์
โซลูชั่นการสร้างกล่อง (Box Build) รวมถึงการจัดการวัสดุชิ้นส่วนยานยนต์ (electromechanical parts)
พลาสติก, ปลอกและพิมพ์และวัสดุบรรจุภัณฑ์
วิธีการทดสอบ
การทดสอบ AOI
·ตรวจสอบการวางประสาน
·ตรวจสอบคอมโพเนนต์ลงไปที่ 0201 "
·ตรวจสอบส่วนประกอบที่ขาดหายไป, ชดเชย, ชิ้นส่วนที่ไม่ถูกต้อง, ขั้ว
การตรวจสอบรังสีเอ็กซ์
X-Ray ให้การตรวจสอบความละเอียดสูงของ:
· BGAs
·กระดานเปลือย
การทดสอบในวงจร
การทดสอบในวงจรมักใช้ร่วมกับ AOI เพื่อลดข้อบกพร่องในการทำงานที่เกิดจาก
ปัญหาคอมโพเนนต์
·การทดสอบ Power-up
·การทดสอบฟังก์ชันขั้นสูง
·การเขียนโปรแกรมอุปกรณ์ Flash
·การทดสอบสมรรถนะ
รายละเอียดของแอสเซมบลีของ Pcb
1 | ประเภทของแอสเซมบลี | SMT และ Thru-hole |
2 | ชนิดบัดกรี | บัดกรีละลายน้ำได้ตะกั่วและปราศจากสารตะกั่ว |
3 | ส่วนประกอบ | Passives ลงไปที่ 0201 Size |
BGA และ VFBGA | ||
Chip นำทาง / CSP | ||
สมัชต์ SMT แบบสองด้าน | ||
Fine Pitch ถึง 08 Mils | ||
ซ่อม BGA และ Reball | ||
บริการกำจัดและเปลี่ยนอะไหล่ - ในวันเดียวกัน | ||
3 | ขนาดกระดานเปลือย | ขนาดเล็กที่สุด: 0.25x0.25 นิ้ว |
ใหญ่ที่สุด: 20x20 นิ้ว | ||
4 | รูปแบบไฟล์ | บิลวัสดุ |
ไฟล์ Gerber | ||
ไฟล์ Pick-N-Place (XYRS) | ||
5 | ประเภทบริการ | Turn Key, Turn-Key ส่วนหนึ่งหรือสินค้าฝากขาย |
6 | บรรจุภัณฑ์ชิ้นส่วน | ตัดเทป |
หลอด | ||
ม้วน | ||
ชิ้นส่วนหลวม | ||
7 | เปิดเวลา | 15 ถึง 20 วัน |
8 | การทดสอบ | การตรวจสอบ AOI |
การตรวจสอบรังสีเอ็กซ์ | ||
การทดสอบในวงจร | ||
การทดสอบสมรรถนะ |
