ขั้นตอนการทดสอบสำหรับ PCB คณะกรรมการ
--- เราดำเนินการที่มีคุณภาพหลายขั้นตอนมั่นใจก่อนที่จะส่งออกบอร์ด PCB ใด ๆ เหล่านี้รวมถึง:
* การตรวจสอบภาพ
* สอบสวนบิน
* เตียงของเล็บ
· * ควบคุมความต้านทาน
· * การตรวจสอบความสามารถในการประสาน
* กล้องจุลทรรศน์ metallograghic ดิจิตอล
· * AOI (อัตโนมัติตรวจสอบแสง)
ข้อกำหนดรายละเอียดสำหรับการผลิต PCB
--- ข้อกำหนดทางเทคนิคสำหรับการประกอบวงจร:
* เทคโนโลยีบัดกรีพื้นผิวติดตั้งและผ่านหลุมมืออาชีพ
* ขนาดต่างๆเช่นเทคโนโลยี SMT 1206,0805,0603 ส่วนประกอบ
* ไอซีที (ในการทดสอบวงจร) FCT (Functional ทดสอบวงจร) เทคโนโลยี
* การประกอบวงจรด้วยมาตรฐาน UL, CE, FCC, Rohs อนุมัติ
* ไนโตรเจนก๊าซ reflow เทคโนโลยีสำหรับการบัดกรี SMT
* มาตรฐานสูง SMT และบัดกรีสายการประกอบ
* คณะกรรมการความหนาแน่นสูงที่เชื่อมต่อกำลังการผลิตเทคโนโลยีตำแหน่ง
การรักษาพื้นผิว
HAL ปราศจากสารตะกั่ว
ชุบทอง (1-30 ไมโครนิ้ว)
OSP
เทคนิคการชุบสีเงิน
บริสุทธิ์ดีบุกชุบจุดเชื่อม
แช่ดีบุก
ทองแช่
นิ้วทอง
บริการอื่น ๆ :
A) เรามีวัสดุพิเศษมากที่สุดเท่าที่โรเจอร์ส, เทฟลอน Taconic, FR-4 TG สูงเซรามิกในสต็อก ยินดีต้อนรับสู่ส่งคำถามของคุณ
B) เรายังมีส่วนประกอบจัดหาออกแบบ PCB, PCB สำเนาภาพวาด PCB แผงวงจร PCB และอื่น ๆ
รายละเอียดสินค้า:
การชำระเงิน:
|
| แสงสูง: | ชุดไฟ LED,ชุดไฟ LED |
||
|---|---|---|---|

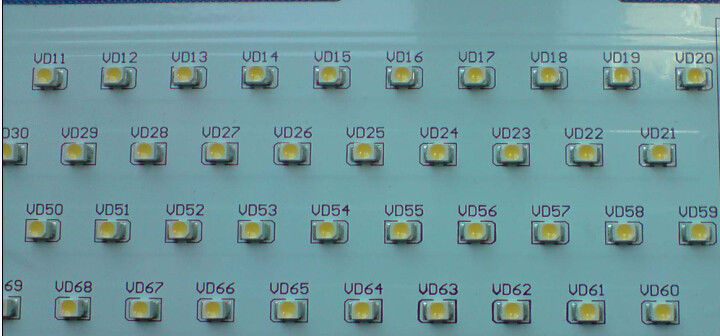

อะลูมิเนียม High Power LED PCB แอสเซมบลี / แอสเซมบลี HASL 1.6 มม. Aluminum LED PCBA
ข้อมูลจำเพาะ
1. ความยาวสูงสุด: 1.8 ม. สำหรับ FR4, 1.5 ม. สำหรับอลูมิเนียม
2. ความหนาของบอร์ด: 0.2mm-5.0 mm (8mil-197mil)
3. พื้นผิวเสร็จสิ้น: HASL, ENIG, เงินฝังตัว, OSP
4. สารหน่วงไฟ: 94V-0
5. Shaping; V-cut, เจาะรูเครื่องมือ, CNC routing,
ความสามารถและบริการ PCB:
1. แบบด้านเดียวสองด้านและหลายชั้น PCB (ไม่เกิน 30 ชั้น)
2. PCB ยืดหยุ่น (ไม่เกิน 10 ชั้น)
3. แบบแข็ง (PCB) (ไม่เกิน 8 ชั้น)
4. CEM-1, CEM-3 FR-4, FR-4 High TG, Polyimide, วัสดุอลูมิเนียม
5. HAL, HAL ไม่มีสารตะกั่ว, Immersion Gold / Silver / Tin, Hard Gold, OSP การรักษาพื้นผิว
6. แผงวงจรพิมพ์มีความสอดคล้องตามมาตรฐาน 94V0 และเป็นไปตามมาตรฐานสากลของ IPC610 Class 2 international PCB
7. ปริมาณตั้งแต่ต้นถึงปริมาณการผลิต
8. ทดสอบ E-100%
รายละเอียดของการผลิต PCB
1 | ชั้น | 1-30 ชั้น |
2 | วัสดุ | CEM-1, CEM-3 FR-4, FR-4 High TG, Polyimide, |
3 | ความหนาของบอร์ด | 0.2mm-6mm |
4 | ขนาดของบอร์ด Max.finished | 800 * 508mm |
5 | ขนาดรูเจาะ Min.drilled | 0.25mm |
6 | ความกว้าง min.line | 0.075mm (3mil) |
7 | ระยะห่าง min.line | 0.075mm (3mil) |
8 | ผิวหน้า | HAL, HAL ตะกั่วฟรี Immersion ทอง / เงิน / ดีบุก, Hard Gold, |
9 | ความหนาของทองแดง | 0.5-4.0oz |
10 | สีหน้ากากประสาน | สีเขียว / สีดำ / สีขาว / สีแดง / สีฟ้า / สีเหลือง |
11 | บรรจุภายใน | บรรจุภัณฑ์สูญญากาศ, ถุงพลาสติก |
12 | ด้านนอกบรรจุ | กล่องบรรจุมาตรฐาน |
13 | ความอดทนหลุม | PTH: ± 0.076, NTPH: ± 0.05 |
14 | ใบรับรอง | UL, ISO9001, ISO14001, RoHS, TS16949 |
15 | โปรไฟล์เจาะ | เส้นทาง, V-CUT, Beveling |
การใช้ผลิตภัณฑ์ของเรา:
1. เครื่องคอมพิวเตอร์และผลิตภัณฑ์ที่เกี่ยวข้อง : บอร์ดพลังงานเคลื่อนที่, ดิสก์ U, อินเทอร์เฟซเครือข่าย, แผงควบคุม
คอมพิวเตอร์, กล้องถ่ายรูป, เมาส์แบบมีสาย
2. เครื่องใช้ในบ้าน : โปรเจคเตอร์สมาร์ท / กล้องดิจิตอลบอร์ดความถี่สูง เครื่องบันทึกและเครื่องทำซ้ำ
board, เครื่องเสียงอัตโนมัติบอร์ดหลักและคณะกรรมการควบคุม
3. สื่อสารไร้สาย : กระดานเคลื่อนที่ บอร์ดบันทึก GPS / ทิศทาง, โทรศัพท์ไร้สายหลัก
บอร์ด, เมนอินเตอร์คอมเมนบอร์ด
4. ไฟ LED: ไฟ LED ไดรฟ์, แผงไฟ LED, ไฟ LED เข็มขัด
5. เรามีผู้เชี่ยวชาญในการผลิตหน่วยควบคุม อุปกรณ์เชิงพาณิชย์ เช่น
อุปกรณ์วัดและทดสอบอุตสาหกรรมระบบตรวจสอบและการตรวจสอบคอมพิวเตอร์บ้าน
อุปกรณ์เครื่องใช้เช่นเครื่องปรับอากาศตู้เย็นระบบพลังงานแสงอาทิตย์น้ำความร้อนและรถยนต์
