บริการ:
1) PCB ได้อย่างรวดเร็วด้วยใน 12 ชั่วโมง, 24 ชั่วโมงและ 48 ชั่วโมงที่มีอยู่
2) ไม่มีขั้นต่ำสำหรับ PCB, PCBA, FPC และ Alu PCB
3) บอร์ดจะเป็นไปตามมาตรฐานสอดคล้องกับมาตรฐาน UL
4) วิศวกรที่มีมากกว่า 10 ปีของประสบการณ์การทำงานสามารถนำเสนอข้อเสนอแนะที่เป็นมืออาชีพ
5) ความสามารถในการผลิตจากโรงงานของ 15000 ตารางเมตร / เดือน
6) การตรวจสอบมาตรฐานคุณภาพ: IPC-6012 Class II
7) วัสดุฐาน: FR4, Hi-TG FR4 อลูมิเนียมความถี่สูง (โรเจอร์ส Taconic, F4B, Arlon ฯลฯ ), PI, PET
พื้นผิว
ฮาล HASL ตะกั่วฟรี, ทอง Immersion, ชุบทอง, นิ้วทอง, เงินแช่แช่กระป๋อง OSP หมึกคาร์บอน
ข้อดี
1.Embedded ประสิทธิภาพสูงเมนบอร์ดอุตสาหกรรม (2.0cm บางเฉียบ)
2.DDR3 1066/1333 หน่วยความจำ / 1600MHz, SO-DIMM สูงสุดซ็อกเก็ตได้ถึง 4GB
WIFI 3.Support, 3G ซิมการ์ดแบบ dual พอร์ต RJ45 LAN 1000M สนับสนุนมินิ SATA SSD ที่มีประสิทธิภาพมากขึ้น
4.Support อำนาจบูต / Plug and Play, ตั้งเวลาเปิดเครื่อง
5.Support 1080P HDMI ความละเอียดสูงสุดถึง: 1920 * 1200 สนับสนุน 24bit LVDS แบบ Dual Channel; VGA ความละเอียดสูงสุดถึง: 2048 * 1536
6.Reliable เสถียรภาพสูงเสียงต่ำพลังงานต่ำ consumption.Perfectly เหมาะสำหรับเครื่องเครื่องเล่น AD / AIO / IPC / VOD / รถ PC / HTPC ฯลฯ
การควบคุมอุตสาหกรรมจำเพาะ PCB
ตัวประมวลผล CPU
• ATMEL AT91SAM9G45, ARM926EJ-S หลัก
• 400MHz
หน่วยความจำ DDR RAM
• 128MB DDR2 RAM, 133MHz, บัสข้อมูล 32bit
การจัดเก็บแฟลช
•ออนบอร์ด 512K DataFlash (DB45041D)
•ออนบอร์ด 128M * 8bits NANDFLASH (K9F1G08U0B) สามารถเปลี่ยนความจุขนาดใหญ่หรือชิปอุตสาหกรรมตามความต้องการของลูกค้า
อินเตอร์เฟซ
• 2 * 100 ขา 0.8mm ระยะห่างบีบี (การเชื่อมต่อที่มี 350 ° C อุณหภูมิสูงที่ผ่านการทดสอบและผ่านการทดสอบการสั่นสะเทือน)
ทรัพยากร Onboard อื่น ๆ
• DM9161 ชิปสุทธิสนับสนุน 10M / 100M Ethernet ด้วยโหมด MII, เข้ากันได้มากขึ้นกว่า RMII;
• 1.8V, 3.3V, 5.0V แรงดันไฟฟ้าอินพุต
PCB ข้อมูลจำเพาะและขนาด
•การใช้หกชั้นของ PCB กระบวนการความแม่นยำสูงและมีคุณสมบัติทางไฟฟ้าที่ดีที่สุดและการป้องกันการรบกวนการปฏิบัติงาน
• 74 x 53 x 1.5 มม
ทำงานพารามิเตอร์
•อุณหภูมิในการทำงาน: -20 ° C ~ 70 ° C (ผู้ใช้สามารถปรับแต่งชุด -40 ° C ~ 85 ° C)
•ระยะความชื้น: 5% ~ 95% ไม่กลั่นตัว
การใช้พลังงานต่ำ
•แหล่งจ่ายไฟ DC 5V, การใช้พลังงานต่ำ <1W
รายละเอียดสินค้า:
การชำระเงิน:
|
| เน้น: | PCB Routing Machine,PCB Router Machine |
||
|---|---|---|---|

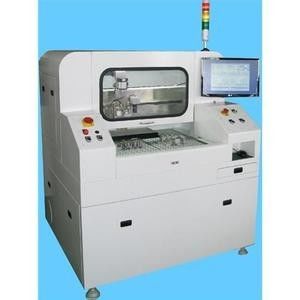

Windows XP Professional PCB Depaneling Router Machine 400W
รายการอะไหล่เครื่องจักร
| I. ฮาร์ดแวร์ | |
| สปินเดิล | แกนหมุนและอินเวอร์เตอร์ของ Morning Star |
| CCD | กล้องอุตสาหกรรม Sony 520 line |
| เลนส์ | คอมพิวเตอร์ EX2C |
| สกรู | นำเข้าบอลสกรูดินแม่นยำ TBI |
| แนะนำ | HIWIN ขยับขยายรางนำเชิงเส้นที่นำเข้า |
| เครื่องยนต์ | JiaBao LCF Series |
| การ์ดควบคุม I/O | HFC PCI-9074 |
| การ์ดควบคุมคนขับ | HFC PCI-9074 |
| การ์ด I/O | PCI-9074-64 ชิ้น/-38 ชิ้น |
| การล้างข้อมูลแบบคงที่ | STATIC-ST401A ซีรีส์ |
| คอมพิวเตอร์ | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| อินเทอร์เฟซเครื่อง | AOC LCD17", เมาส์โลจิเทค |
| 2.ซอฟต์แวร์ | |
| ระบบควบคุม | Windows XP Professional (Service3,v.3244) |
| การดำเนินงาน GUI | Windows XP ภาษาจีน |
| โปรแกรมแก้ไข | อินไลน์ |
| ระบบการมองเห็น | CCD AOTU ชดเชย |
| ระบบควบคุม | เวอร์ชัน F 1.0.2 |
MLF-F01 พารามิเตอร์ประสิทธิภาพ
| โดยรวม | |
| ขนาด (กว้าง * ลึก * สูง) | 1220mm*1450mm*1420mm |
| น้ำหนัก | 550KG |
| ชดเชยความสูง | 60~110mm |
| ผู้ปลุกปั่น | |
| ประเภทมอเตอร์ | JiaBao ซีรีส์ |
| ความสามารถในการทำซ้ำตำแหน่ง | 0.001mm |
| พื้นที่ทำงานของแกน (สูงสุด) | 680mm*360mm*50mm |
| สถานีงาน | |
| การตรึง PCB | มาตรฐานความเชี่ยวชาญ |
| PCB กำลังโหลด / ขนถ่าย | คู่มือ |
| ขนาด PCB (สูงสุด) | 322mm*322mm |
| PCB หนา (สูงสุด) | 5mm |
| Fixturing | |
| การตรึงความแข็งแกร่ง | มาตรฐาน |
| ฟิกซ์เจอร์ ฟิกซ์ติ้ง | เครื่องจักร |
| มอเตอร์แกนหมุน | |
| พลัง | 400W |
| แกนหมุน | 50000 รอบต่อนาที/นาที |
| ปกป้อง | ระบายความร้อนด้วยตนเอง / ลม |
| เปลี่ยนเครื่องตัด | ความเชี่ยวชาญ |
| ความสามารถในการกำหนดเส้นทาง | |
| ความเร็วในการตัด (สูงสุด) | 100 มม. / วินาที |
| ความเร็วในการขับขี่ (สูงสุด) | 3000mm/วินาที |
| ความแม่นยำในการตัด | 0.01mm |
| ระบบสูญญากาศ | |
| พลังสูญญากาศ | 2.2KW AC 380V |
| เครื่องดูดฝุ่น | ลูกดิ่ง |
| สาธารณูปโภค | |
| พลัง | 2.2KW AC380V |
| การจ่ายอากาศ | 2~5KG/cm2 |
| การเขียนโปรแกรม | |
| โปรแกรมแก้ไข | อินไลน์ |
| แก้ไขฟังก์ชัน | เส้น โค้ง วงกลม U-curve |
| การจัดเก็บโปรแกรม | HDD |
| ระบบการมองเห็น | CCD สี SONE |
| ออฟเซ็ตหัวกัด | AUTO |
| การตั้งค่าสูญญากาศ | AUTO |
| จอภาพการทำงาน | |
| ตัวบ่งชี้ | ตัวบ่งชี้สถานะเครื่อง |
| ตรวจสอบเครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ ใช้เวลาในการทดสอบ |
| ป้องกันมอเตอร์ | มีฟังก์ชั่นป้องกันความร้อนสูงเกินไป, โอเวอร์โหลด, แรงดันต่ำ |
| มอเตอร์โอเวอร์โหลดเช็ค | มีโอเวอร์โหลด, สายปกติ, ฟังก์ชั่นป้องกันแรงดันต่ำ |
| เวลาที่ใช้เครื่องมือ | อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ |
| สถิติข้อมูล | รูปแบบกระดานแบบแยกส่วน การนับแบบแยก วิธีการนับแบบต่างๆ |
| บันทึกข้อผิดพลาด | ซอฟต์แวร์บันทึกหน่วยความจำการเตือนทั้งหมดของเครื่องจักรโดยอัตโนมัติ |
| สาม.ความแม่นยำ | |
| ความแม่นยำของแกน | 0.001mm |
| ความแม่นยำในการตัด | 0.1mm |
| IV.ความปลอดภัย | |
| ปกป้องพื้นที่ทำงาน | มีสี่ปิดผนึกป้องกัน |
| เซ็นเซอร์ประตู | ไมโครสวิตช์เซ็นเซอร์ประตูนิรภัยด้านหน้าและด้านหลัง (อุปกรณ์เสริม) |
| ปุ่มหยุดฉุกเฉิน |
คำอธิบายฟังก์ชัน
1. ภาพซูมเข้า X10 ทำให้การเขียนโปรแกรมง่ายขึ้น & เพิ่มความแม่นยำในการตั้งค่าจุด
2. โต๊ะเลื่อนสองตัวช่วยให้สามารถเคลื่อนย้ายเข้าและออกได้พร้อมกันเพื่อลดเวลาการยึดเกาะเพื่อผลผลิตที่ดีขึ้น
3. ระบบออฟเซ็ต AUTO MARK ภาพ CCD สามารถตรวจสอบและจำลองเส้นทางหรือเส้นทางเพื่อลดข้อผิดพลาดที่ไม่จำเป็นก่อนตัด
4. บิต routng ยกและเลื่อนไปยังจุดที่ตั้งโปรแกรมไว้ถัดไปโดยอัตโนมัติ จากนั้นตัดเพื่อยืดอายุของบิตกำหนดเส้นทาง
5. การออกแบบอุตสาหกรรมประตูนิรภัย
6. ภาพ CCD สามารถตรวจสอบและจำลองเส้นทางหรือเส้นทางเพื่อลดข้อผิดพลาดที่ไม่จำเป็นก่อนตัด
