บทนำ
PCB Assembly เป็นกระบวนการที่ต้องใช้ความรู้ไม่ได้เป็นเพียงส่วนประกอบของ PCB และการชุมนุม แต่ยังของการออกแบบแผงวงจรพิมพ์การผลิต PCB และความเข้าใจที่ดีของผลิตภัณฑ์สุดท้าย การประกอบแผงวงจรเป็นเพียงหนึ่งชิ้นส่วนของปริศนาที่จะส่งมอบผลิตภัณฑ์ที่สมบูรณ์แบบเป็นครั้งแรก
ซานฟรานซิสวงจรเป็นโซลูชั่นแบบครบวงจรสำหรับการให้บริการวงจรทั้งหมดดังนั้นเราจึงมักจะยึดติดกับกระบวนการผลิต PCB จากการออกแบบเพื่อการชุมนุม ผ่านเครือข่ายที่แข็งแกร่งของเราดีพิสูจน์ประกอบวงจรและการผลิตคู่ค้าเราสามารถให้ความสามารถในการที่ทันสมัยที่สุดและเกือบไร้ขีด จำกัด สำหรับต้นแบบหรือ PCB ผลิตโปรแกรมประยุกต์ของคุณ ช่วยตัวเองปัญหาที่มาพร้อมกับขั้นตอนการจัดซื้อจัดจ้างและการจัดการกับผู้ขายหลายองค์ประกอบ ผู้เชี่ยวชาญของเราจะพบคุณส่วนที่ดีที่สุดสำหรับผลิตภัณฑ์ขั้นสุดท้ายของคุณ
PCB บริการสมัชชา:
ประกอบต้นแบบอย่างรวดเร็วเลี้ยว
ประกอบเทิร์นคีย์
ประกอบเทิร์นคีย์บางส่วน
ประกอบสินค้าฝากขาย
ประกอบตะกั่วมาตรฐาน RoHS
แบบไม่เป็นไปตามมาตรฐานการชุมนุม
เคลือบมาตราส่วน
รอบชิงชนะเลิศกล่องสร้างและบรรจุภัณฑ์
กระบวนการ PCB Assembly
เจาะ ----- ----- ที่ได้รับการชุบจุดเชื่อม ----- Etaching & การปอก ----- ----- เจาะทดสอบระบบไฟฟ้า ----- ----- SMT บัดกรีคลื่น --- --Assembling ----- ----- ICT ทดสอบฟังก์ชั่น ----- อุณหภูมิความชื้นและทดสอบ
บริการทดสอบ
X-Ray (2-D และ 3-D)
BGA X-Ray ตรวจสอบ
AOI ทดสอบ (อัตโนมัติตรวจสอบแสง)
การทดสอบการใช้ไอซีที (In-Circuit Testing)
ฟังก์ชั่นการทดสอบ (ที่คณะกรรมการและระบบระดับ)
บิน Probe
ความสามารถในการ
Surface Mount Technology / อะไหล่ (SMT ประกอบ)
ผ่านหลุมอุปกรณ์ / อะไหล่ (THD)
อะไหล่ผสม: SMT และ THD ชุมนุม
BGA / Micro BGA / uBGA
QFN, POP และนำไปสู่น้อยชิป
2800 ขานับ BGA
0201/1005 ส่วนประกอบแบบ Passive
0.3 / 0.4 ลาด
PoP แพคเกจ
พลิกชิปภายใต้เต็มไปด้วย CCGA
BGA interposer / กองขึ้น
และอื่น ๆ…
|
รายละเอียดสินค้า:
|
| เน้น: | pcb prototype assembly,prototype pcb assembly |
||
|---|---|---|---|

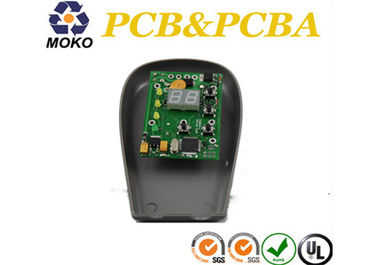

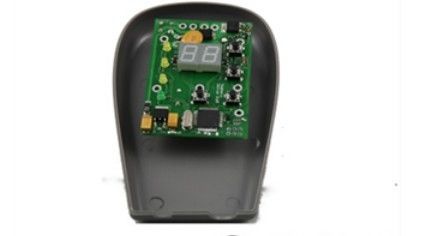

PCB Board Assembly Service
1.PCB Board with HASL finished, PCB Board Assembly Service
2.UL, SGS, Rohs Certificate
3.Competitive Price, High Quality, Fast delivery
4.Certain Testing service for free. Reply within 2hours
5.OEM Service are welcome
your single point of contact for all of your raw materials, parts, and pcb assembly, also offers:
- Contract Manufacturing
- Engineering Services
- PCB Design & Assembly
- Product Design
- Prototyping
- Cable and Wire Assemblies
- Plastics and Molds
1.Detailed Specification of PCB Manufacturing
| 1 | Layer | 1-30 layer |
| 2 | Material | FR-4, CEM-1, CEM-3, Hight TG, FR4 Halogen Free, FR-1, FR-2, Aluminum |
| 3 | Board thickness | 0.2mm-7mm |
| 4 | Max.finished board side | 500mm*500mm |
| 5 | Min.drilled hole size | 0.25mm |
| 6 | Min.line width | 0.075mm(3mil) |
| 7 | Min.line spaceing | 0.075mm(3mil) |
| 8 | Surface finish/treatment | HALS/HALS lead free, Chemical tin, Chemical Gold, Immersion gold Inmersion Silver/Gold, Osp, Gold Plating |
| 9 | Copper thickness | 0.5-4.0oz |
| 10 | Solder mask color | green/black/white/red/blue/yellow |
| 11 | Inner packing | Vacuum packing, Plastic bag |
| 12 | Outer packing | Standard carton packing |
| 13 | Hole tolerance | PTH:±0.076, NTPH:±0.05 |
| 14 | Certificate | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Profiling Punching | Routing, V-CUT, Beveling |
| 16 | Assembly Service | Providing OEM service to all sorts of printed circuit board assembly |
2.Detailed Terms for Pcb Assembly
Technical requirement:
1) Professional Surface-mounting and Through-hole soldering Technology
2) Various sizes like 1206, 0805, 0603 components SMT technology
3) ICT(In Circuit Test), FCT(Functional Circuit Test) technology.
4) PCB Assembly With UL, CE, FCC, Rohs Approval
5) Nitrogen gas reflow soldering technology for SMT.
6) High Standard SMT&Solder Assembly Line
7) High density interconnected board placement technology capacity.
